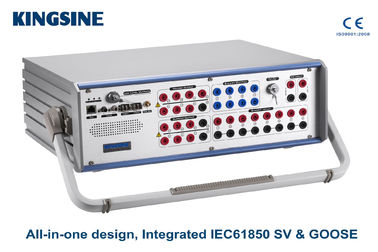

K3166i Thiết bị kiểm tra rơle bảo vệ / Thiết bị kiểm tra rơle bảo vệ

K3166i Thiết bị kiểm tra rơle bảo vệ / Thiết bị kiểm tra rơle bảo vệ
K3166i Thiết bị kiểm tra rơle bảo vệ / Thiết bị kiểm tra rơle bảo vệ

Hình ảnh lớn :  K3166i Thiết bị kiểm tra rơle bảo vệ / Thiết bị kiểm tra rơle bảo vệ

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: KINGSINE
Chứng nhận: ISO9001,CE
Số mô hình: K3166i
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tập
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: T / T nâng cao, L / C
Khả năng cung cấp: 50 bộ/tháng
Chi tiết sản phẩm
Điểm nổi bật:

thử nghiệm rơle bảo vệ

,

thử nghiệm bảo vệ rơle

  Bộ kiểm tra rơle phổ K3166i

(Thiết kế tất cả trong một, tuân thủ tiêu chuẩn IEC61850 SV & GOOSE)



Sản lượng hiện tại: tối đa 6 × 35A @ 450VA .

Tối đa 3 × 70A @ 850VA .

Điện áp đầu ra: tối đa 7 × 310V @ 90VA.

Tính năng, đặc điểm

Thiết kế tất cả trong một, tích hợp IEC61850 SV & GOOSE, đầu ra kênh tương tự 6I + 7V, GPS sẵn có và IRIG-B, và các chức năng nâng cao khác.

1. Tuân thủ theo tiêu chuẩn IEC61850-9-1, IEC61850-9-2, IEC60044-7 / 8, v.v.

2. Cổng sợi 100 / 1000Mbit cho mô phỏng SMV và GOOSE.

3. Kênh đầu ra gánh nặng độc lập cao 6 × 35A & 7 × 310V.

4. 13 kênh đầu ra tín hiệu mức thấp độc lập.

5. Đo AC / DC (đầu vào 8 kênh, loại 0,1,0-600V / 0-5A, phạm vi tự động).

6. Calibartion đầu dò (lớp 0,02).

7. Hiệu chuẩn máy đo năng lượng (Máy đo cơ & điện tử).

8. Bản ghi tạm thời tương tự và nhị phân.

9. Chơi tạm thời lên tới 3KHZ.

10. Trọng lượng nhẹ < 18kg

11. Các mô-đun kiểm thử phần mềm KRT đầy đủ chức năng.

12. Bảo hành 3 năm miễn phí sửa chữa và bảo trì trọn đời.

13. Nâng cấp phần mềm miễn phí.

Đặt hàng tham khảo

Mô hình Đầu ra hiện tại Đầu ra điện áp
K3166i Tối đa 6 × 35A @ 450VA / 3 × 70A @ 850VA tối đa Tối đa 7 × 310V @ 90VA
K3163i Tối đa 6 × 35A @ 450VA / 3 × 70A @ 850VA tối đa Tối đa 4 × 310V @ 124VA
K3130i Tối đa 3 × 35A @ 450VA Tối đa 4 × 310V @ 124VA
K3166 Tối đa 6 × 35A @ 450VA / 3 × 70A @ 850VA tối đa Tối đa 7 × 130V @ 75VA
K3163 Tối đa 6 × 35A @ 450VA / 3 × 70A @ 850VA tối đa Tối đa 4 × 130V @ 75VA
K3130 Tối đa 3 × 35A @ 450VA Tối đa 4 × 130V @ 75VA

Ứng dụng

Các mục kiểm tra ANSI® số

Bộ chuyển tiếp và hợp nhất IED số IEC61850 -

Rơle bảo vệ khoảng cách 21

Đồng bộ hóa hoặc đồng bộ hóa kiểm tra rơle 25

Rơle điện áp 27

Rơle công suất định hướng 32

Rơle không đủ nguồn hoặc thiếu năng lượng 37

Trình tự phủ định rơle quá dòng 46

Rơle quá dòng / chạm đất 50

Đảo ngược thời gian quá dòng / rơle lỗi mặt đất 51

Hệ số công suất rơle 55

Rơle quá áp 59

Rơle cân bằng điện áp hoặc hiện tại 60

Rơle quá dòng định hướng 67

Chuyển hướng sự cố chạm đất 67N

Rơle quá dòng DC 76

Đo góc pha hoặc rơle bảo vệ ngoài bước 78

Thiết bị đóng lại tự động 79

Rơle tần số 81

Rơle bảo vệ quá tải động cơ 86

Rơle bảo vệ khác biệt 87

Rơle điện áp định hướng 91

Rơle định hướng điện áp và điện 92

Rơ le thời gian 94

Rơle điều chỉnh điện áp -

Rơle quá mức, Z> -

Rơle bảo hiểm, Z -

Rơle thời gian trễ -

Đặc điểm

1. Đầu ra 13 kênh (6 × 35A & 7 × 310V), mỗi kênh đầu ra là độc lập và đồng thời.

2. Trình mô phỏng pin biến thiên, DC 0-350V, tối đa 140Watts.

3. 13 Kênh cấp thấp xuất tối đa tối đa 8Vac / 10Vdc.

4. Phép đo AC / DC 0-600V / 0-5A trong lớp 0,1.

5. Các mô-đun và mẫu thử nghiệm đồ họa để thử nghiệm các rơle khác nhau.

6. Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công.

7. Bắn / Tìm kiếm / Kiểm tra, Điểm và Nhấp vào thử nghiệm.

8. Cơ sở xuất nhập khẩu RIO / XRIO.

9. Chuyển sang kiểm tra lỗi (SOTF).

10. Mô hình hệ thống điện để thử nghiệm động.

11. Thử nghiệm đầu cuối đồng bộ hóa GPS và IRIG-B sẵn có.

12. Hiển thị Vector trực tuyến.

13. Kết quả kiểm tra tự động giả định.

14. Tạo báo cáo thử nghiệm tự động.

15. Phát hiện chống cắt, nối dây sai báo động và tự bảo vệ, bảo vệ quá tải và quá nhiệt.

Tham số

Đầu ra điện áp
Phạm vi đầu ra & sức mạnh 7 × 310V ac (LN) Tối đa 90VA mỗi
3 × 620V (LL) Tối đa 180VA mỗi
3 × 350V dc (LN) Tối đa 140W mỗi
Độ chính xác AC: < 0,03% Rd + 0,01Rg Loại. / 0,07% Rd + 0,03Rg Guar.
DC: ± 10mV @ < 5V, ± 0,5% @ 5V
Nghị quyết 1mV
Méo mó 0,05% Loại. / < 0,1% Guar.
Đầu ra hiện tại
Phạm vi đầu ra & sức mạnh 6 × 35A ac (LN) Tối đa 450VA mỗi
3 × 70A ac (2L-N) Tối đa 850VA mỗi
1 × 100A ac (6L-N) Tối đa 1200VA
3 × 20A dc (LN) Tối đa 300W mỗi
Độ chính xác AC: < 0,05% Rd + 0,02Rg Loại. / 0,15% Rd + 0,05Rg Guar.
DC: ± 5mA @ < 1A, ± 0,5% @ 1A
Nghị quyết 1mA
Méo mó 0,05% Loại. / < 0,1% Guar.
13 đầu ra kênh cấp thấp
Số lượng 13 kênh, ổ cắm hàng không 16 pin
Phạm vi đầu ra điện áp AC 0-8V, DC 0-10V
Phạm vi đầu ra hiện tại Danh nghĩa tối đa 2mA, tối đa 10mA
Nguồn ra ≥0,5VA
Độ chính xác (0,01 ~ 0,8 Vrms): < 0,05% Loại. / < 0,1% Guar.
(0,8 ~ 8 Vrms): < 0,02% Loại. / < 0,05% Guar.
Nghị quyết 0,25mV
Biến dạng (THD%) 0,05% Loại. / < 0,1% Guar.
Tần số & góc pha
Dải tần số DC ~ 1KHZ, 3KHZ thoáng qua
Độ chính xác tần số ± 1ppm
Độ phân giải tần số 0,001Hz
Phạm vi pha -360 ° ~ 360 °
Độ chính xác pha < 0,05 ° Loại. / < 0,1 ° Guar. 50 / 60Hz
Độ phân giải pha 0,001 °
Cổng Ethernet & Cáp GO61850 (Chức năng tùy chọn)
Cổng sợi

Song công 2 × 100Base-FX, loại LC


(Tùy chọn tới 10 / 100Mbit, loại Ethernet Ethernet)

Loại sợi 62,5 / 125um (Nhiều sợi quang, Đỏ cam)
Bước sóng 1310nm
Khoảng cách truyền K 1Km
Chỉ tiêu

Spd Green (ánh sáng): Kết nối hợp lệ


Liên kết / Act Yellow (Nhấp nháy): Trao đổi dữ liệu

Lưu ý: Tất cả phần cứng của mô-đun này đã sẵn sàng để hoạt động.
A. Nguồn điện áp DC (Bộ mô phỏng pin)
Phạm vi Tối đa 0 ~ 350V @ 140W
Độ chính xác 0,5% Rg Guar.
Đầu vào nhị phân
Số lượng 8 cặp
Kiểu ướt / khô, đo lường
Ngưỡng 10 ~ 600Vdc hoặc tiềm năng miễn phí, có thể lập trình
Thời gian giải quyết 100us
Giảm thời gian 0 ~ 25ms (Kiểm soát phần mềm)
Phạm vi thời gian Vô hạn
Lỗi thời gian ± 1ms @ 0,001 ~ 1s, ± 0,1% @ 1s
Cách ly điện 4 cô lập với mỗi 2 cặp
Đầu ra nhị phân (Loại rơle)
Số lượng 4pairs
Kiểu Liên hệ chuyển tiếp miễn phí tiềm năng, kiểm soát phần mềm
Công suất AC Vmax: 400Vac / Imax: 8A / Pmax: 2500VA
Phá vỡ công suất DC Vmax: 300Vdc / Imax: 5A / Pmax: 150W
Đầu ra nhị phân (Loại bán dẫn)
Số lượng 4pairs
Kiểu Bộ sưu tập mở, ổ cắm hàng không 14 pin
Phá vỡ công suất DC

5 ~ 15Vdc / 5mA, tối đa 10mA


AC không cho phép

Thời gian đáp ứng 100us
Đồng bộ hóa
Chế độ đồng bộ hóa Đầu nối ăng-ten GPS, SMA / IRIG-B / FT3 IEEE1588
Cung cấp điện & môi trường
Điện áp đầu vào danh nghĩa 100 ~ 240Vac
Điện áp đầu vào cho phép 85 ~ 264Vac, 125 ~ 350VDC
Tần số danh nghĩa 50 / 60Hz
Tần số cho phép 45Hz ~ 65Hz
Sự tiêu thụ năng lượng Tối đa 1500 VA
Kiểu kết nối Ổ cắm AC tiêu chuẩn 60320
Nhiệt độ hoạt động -10oC ~ 55oC
Nhiệt độ lưu trữ -20oC ~ 70oC
Độ ẩm <95% rh, không ngưng tụ
Khác
Kết nối PC Ethernet Ethernet, 10/100 / 1000M
Trạm tiếp đất Ổ cắm chuối 4mm
Cân nặng 18Kg
Kích thước (W × D × H) 468 × 375 × 164 (mm)

Mô-đun tùy chọn

Đầu vào đo DC (Bộ hiệu chuẩn đầu dò)

◆ Đầu vào điện áp

Phạm vi: 0 ~ ± 10V dc

Đầu vào tối đa: ± 11V dc

Độ chính xác: < 0,02% rg Loại. / < 0,05% rg Guar.

Trở kháng đầu vào: 1M ohm

◆ Đầu vào hiện tại

Phạm vi: 0 ~ ± 1mA / 1 ~ 20mA, phạm vi tự động

Đầu vào tối đa: 600mA

Độ chính xác: < 0,02% rg Loại. / < 0,05% rg Guar.

Trở kháng đầu vào: 15 ohm

Đầu vào đo AC / DC (Đồng hồ chuẩn)

◆ Số lượng đầu vào: 8 kênh (pha trộn với các cặp đầu vào nhị phân).

◆ Điện áp reo: 0 ~ 600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V).

◆ Độ chính xác điện áp: < 0,1% Rg

◆ Phạm vi hiện tại: 0 ~ 5Arms (Đầu vào kẹp, tùy chọn 30Arms).

◆ Độ chính xác hiện tại: < 0,1% Rg.

◆ Tốc độ mẫu: 10KHz.

◆ Trở kháng đầu vào: 600KΩ

◆ Dải tần số: 45 ~ 65Hz, Độ chính xác < 0,01Hz.

◆ Độ chính xác của pha: 0 ~ 360 °, < 0,2 ° Kiểu.

Đầu ghi thoáng qua

◆ Số lượng đầu vào: 8 kênh đầu vào (pha trộn với các cặp đầu vào nhị phân).

◆ Thời gian ghi: Tối đa 50 giây.

Hiệu chuẩn đồng hồ năng lượng

◆ Cách sử dụng cảm biến: Công tơ cơ / Công tơ điện tử.

◆ Đầu ra cảm biến: Mức cao: > 4,5V, Mức thấp: < 0,2V.

◆ Đầu vào xung: 1 cổng đầu vào xung.

◆ Phạm vi xung: Tối đa 500KHz đầu vào xung.

◆ Đầu ra xung: 1 đầu ra bóng bán dẫn, Bộ thu mở, 5-15Vdc / 5mA.
