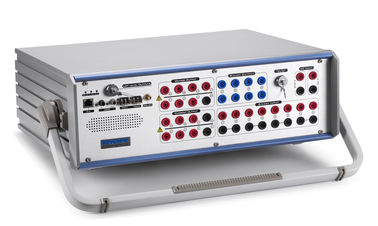

Thiết bị kiểm tra hiệu chuẩn đầu dò chống cắt K3163i Giả sử

Anti - Clipping Detect Transducer Calibration Tester K3163i Automatic Test Results Assume
Anti - Clipping Detect Transducer Calibration Tester K3163i Automatic Test Results Assume

Hình ảnh lớn :  Thiết bị kiểm tra hiệu chuẩn đầu dò chống cắt K3163i Giả sử

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: KINGSINE
Chứng nhận: ISO9001,CE
Số mô hình: K3163i

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiable
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: T / T trước, L / C
Khả năng cung cấp: 50 bộ / M
Chi tiết sản phẩm
Trọng lượng: 18 kg Kích thước (W x D x H): 468 × 375 × 164 (mm)
Điểm nổi bật:

protection relay testing training

,

relay protection tester

Có khả năng những gì loạt K31 có thể kiểm tra

Mặt hàng Số ANSI®
Bộ chuyển tiếp và hợp nhất IED số IEDs
Rơle bảo vệ khoảng cách 21
Đồng bộ hóa hoặc đồng bộ hóa kiểm tra rơle 25
Rơle điện áp 27
Rơle điện định hướng 32
Rơle không đủ nguồn hoặc thiếu năng lượng 37
Trình tự âm quá dòng rơle 46
Rơle quá dòng / chạm đất 50
Đảo ngược thời gian quá dòng / rơle lỗi mặt đất 51
Rơle hệ số công suất 55
Rơle quá áp 59
Rơle cân bằng điện áp hoặc hiện tại 60
Rơle quá dòng định hướng 67
Rơle hướng đất lỗi 67N
Rơle quá dòng DC 76
Đo góc pha hoặc rơle bảo vệ ngoài bước 78
Thiết bị đóng lại tự động 79
Rơle tần số 81
Rơle bảo vệ quá tải động cơ 86
Rơle bảo vệ khác biệt 87
Rơle điện áp định hướng 91
Rơle định hướng điện áp và điện 92
Rơ le 94
Rơle điều chỉnh điện áp
Rơle quá mức, Z>
Rơle bảo hiểm, Z
Rơle thời gian trễ

Đặc điểm

  • Đầu ra 10 kênh (6x32A & 4x 310V), Mỗi kênh đầu ra là điều khiển độc lập và đồng thời về cường độ, góc pha và giá trị tần số, có thể truyền sóng DC, AC và sóng hài lên đến 20 lần.
  • Bộ mô phỏng pin biến thiên, DC 0-350V, tối đa 140Watts.
  • 13 Kênh cấp thấp xuất tối đa tối đa 8Vac / 10Vdc.
  • Đo AC / DC 0-600V / 0-5A trong lớp 0,1.
  • Các mô-đun và mẫu thử nghiệm đồ họa để thử nghiệm các rơle khác nhau
  • Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công
  • Kiểm tra bắn / tìm kiếm / kiểm tra, điểm và nhấp
  • Cơ sở xuất nhập khẩu RIO / XRIO
  • Chuyển sang kiểm tra lỗi (SOTF)
  • Mô hình hệ thống điện để thử nghiệm động
  • Thử nghiệm đầu cuối đồng bộ hóa GPS và IRIG-B
  • Hiển thị Vector trực tuyến
  • Kết quả kiểm tra tự động giả định
  • Tạo báo cáo thử nghiệm tự động
  • Phát hiện chống cắt, hệ thống dây sai kết nối báo động và tự bảo vệ, bảo vệ quá tải và quá nhiệt

Mô-đun đầu dò sử dụng để thử nghiệm đầu dò điện một pha và ba pha tiêu chuẩn và đa chức năng

Giao diện phần mềm hiệu chuẩn đầu dò hình

Cài đặt tham số

Cài đặt thuộc tính đầu dò, chọn tham số / đối tượng thử nghiệm, tìm bên dưới Hình

Đối tượng thử nghiệm

Nhập vào giao diện cài đặt thuộc tính đầu dò, đặt cài đặt tương đối theo tham số nhà sản xuất của đầu dò được thử nghiệm.

Cài đặt tham số hình

Cài đặt tham số hình

Trong chế độ xem thử nghiệm đầu dò, nhập lựa chọn cài đặt, chọn số lượng đo thông qua loại đầu ra của đầu dò được thử nghiệm, phương pháp thử có thể được chọn tự do bằng thử nghiệm.

Quy trình kiểm tra

1) Kiểm tra kết nối

Kết nối thử nghiệm hình

Ví dụ về kết nối thử nghiệm sử dụng đầu dò nguồn để giải thích, kết nối đầu dò loại khác sẽ coi yêu cầu của nhà sản xuất là tiêu chuẩn.

2) Quy trình kiểm tra

Thực hiện theo yêu cầu ở trên để hoàn toàn Đặt tham số và kết nối thử nghiệm, thêm điểm kiểm tra, bắt đầu kiểm tra, tự động kiểm tra lỗi tính toán thiết bị theo giá trị lấy mẫu
