Đồng hồ đo điện đa năng ba pha / Đồng hồ giám sát PMC72

Trung Quốc Đồng hồ đo điện đa năng ba pha / Đồng hồ giám sát PMC72 nhà cung cấp

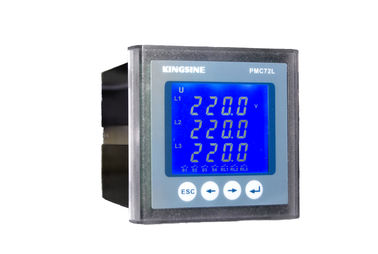

Hình ảnh lớn :  Đồng hồ đo điện đa năng ba pha / Đồng hồ giám sát PMC72

Thông tin chi tiết sản phẩm:

Nguồn gốc: Shenzhen, Trung Quốc
Hàng hiệu: KINGSINE
Chứng nhận: ISO9001:2008 CE SGS
Số mô hình: PMC72L

Thanh toán:

Số lượng đặt hàng tối thiểu: 10pcs
Thời gian giao hàng: 15days
Điều khoản thanh toán: T/T
Contact Now
Chi tiết sản phẩm

Đồng hồ đo điện đa năng ba pha / Đồng hồ giám sát PMC72

Màn hình LCD lớn với đèn nền màu xanh
Phạm vi nhiệt độ rộng
Hiển thị góc rộng

Các tính năng chức năng

  • Áp dụng 22 AD để đạt được phép đo thông số điện, đo năng lượng điện, dải động rộng, độ chính xác cao;
  • Thông số điện giám sát quá mức cảnh báo, hiệp hội đầu ra cảnh báo;
  • Hỗ trợ DI / DO 2 kênh, đầu ra xung năng lượng điện 1 kênh;
  • Hỗ trợ giao thức chuẩn MODBUS-RTS, giao tiếp RS-485.

Tổng quan

Máy đo giám sát điện ba pha PMC72 sử dụng màn hình LCD loại Phân đoạn, đẹp và to, độ tương phản cao; Với bộ xử lý tốc độ cao làm lõi, đo các thông số điện sử dụng 22 AD, đo năng lượng điện, dải động rộng, độ chính xác cao. Có thể tùy chọn cấu hình các mô-đun truyền thông nhị phân, chuyển tiếp, RS-485 khác nhau, có thể dễ dàng thực hiện việc tích hợp các hệ thống phân phối thông minh khác nhau.

Mô hình loạt

  • Máy đo dòng điện ba pha PMC72-I
  • Đồng hồ đo điện áp kỹ thuật số ba pha PMC72-U
  • Đồng hồ đo điện ba pha PMC72-P
  • Máy đo hệ số công suất kỹ thuật số ba pha PMC72-C
  • Đồng hồ giám sát điện ba pha PMC72-Z
  • Máy đo dòng màn hình LCD ba pha PMC72L-I PMC72-LI
  • Đồng hồ đo điện áp màn hình LCD ba pha PMC72L-U PMC72L-U
  • Đồng hồ đo điện màn hình LCD ba pha PMC72L-P PMC72L-P
  • Máy đo hệ số công suất màn hình LCD ba pha PMC72L-C PMC72L-C
  • Máy đo giám sát điện ba pha PMC72L-Z PMC72L-Z

Các ứng dụng

  • Hệ thống tự động hóa phân phối công nghiệp
  • Hệ thống phụ trợ nhà máy điện
  • Hệ thống tự động hóa trạm
  • Hệ thống quản lý năng lượng
  • Biệt thự thông minh kỹ thuật điện
  • Thiết bị chuyển mạch điện áp cao và thấp

Các tính năng chức năng

dòng sản phẩm

PMC72L-Z

PMC72-Z

PMC72L-C

PMC72-C

PMC72L-P

PMC72-P

PMC72L-U

PMC72-U

PMC72L-I

PMC72-I

Giá trị ảo thực tức thời

Dòng một pha & trung tính hiện tại

Đường dây điện áp / đường dây & Pha / đường dây

Tần số

Công suất hoạt động 3 pha & một pha

Công suất phản kháng 3 pha & một pha

Hệ số công suất 3 pha & một pha

Năng lượng

Năng lượng hoạt động đầu ra xung 1 kênh

Năng lượng phản ứng

Giao tiếp

Giao thức MODBUS-RTU

Trưng bày

LCD hoặc LED

Khác

Chương trình hỗ trợ nâng cấp trực tuyến

Chức năng tùy chọn

RS-485 1 kênh

DI 2 kênh

DO 2 kênh

Báo động giới hạn 2 kênh

Thông số kỹ thuật

Đặc điểm điện từ

Loại đo lường

Hệ thống AC ba pha ba dây

Hệ thống AC bốn pha bốn dây

Tốc độ lấy mẫu: 64 lần mỗi chu kỳ

Tốc độ làm mới dữ liệu

1S

Đo lường độ chính xác

Hiện hành

0,5%

Vôn

0,5%

Quyền lực

0,5%

Tần số

0,05Hz

Năng lượng hoạt động

1,0%

Năng lượng phản ứng

2,0%

AO

1%

Đặc tính điện áp đầu vào

Đo điện áp

3 X 220 / 380V (kết nối trực tiếp)

3 X 57,7 / 100V (kết nối bằng CT)

Tải trọng cho phép

1,2 lần / liên tục

Trở kháng đầu vào

1,8 triệu

Đặc tính hiện tại đầu vào

Đo dòng điện

5A hoặc 1A (kết nối bằng CT)

Tải trọng cho phép

1,2 lần / liên tục

Trở kháng đầu vào

<0,1Ω

Đầu vào nhị phân

Điện áp làm việc

Tiếp xúc khô thụ động (tích hợp nguồn + 15VDC)

Trở kháng đầu vào

5KΩ

Điện áp cách ly

2KV

Rơle đầu ra

Kiểu nút

Sốc cơ khí

Dung lượng nút

220 VAC / 5A 30 VDC / 5A

Cung cấp năng lượng làm việc

AC

85 ~ 265 VAC / 45-65Hz

DC

100 ~ 300 VDC

Sự thât thoat năng lượng

<3W

Tính chất cơ học

Cân nặng

0,5kg

Cấp bảo vệ IP

Bảng IP52, thân IP30

Kích thước

72X 72 X 95mm

Nhiệt độ hoạt động

-10 ~ 55oC

Nhiệt độ lưu trữ

-20 ~ 70oC

Độ ẩm tương đối

5% - 90% rh, không ngưng tụ

EMC

Can thiệp phóng tĩnh điện

IEC 61000-4-2, Cấp 4

Nhóm xung thoáng qua nhanh

IEC 61000-4-4, Cấp 4

Chống va đập

IEC 61000-4-5, Cấp 3

Từ trường chống tần số

IEC 61000-4-8, Cấp 3

Hiệu suất cách điện

Vật liệu chống điện

GB / T13729,> 50MΩ

Tần số chịu được điện áp

GB / T13729, AC 2KV 50Hz / 1 phút

Điện áp xung

GB / T13729,5KV, 1,2 / 50us

Hướng dẫn lựa chọn

THÔNG SỐ KỸ THUẬT: PMC72A-BCDEF

Một đặc điểm kỹ thuật mô hình:

PMCL

Màn hình LCD

PMC72

Màn hình kỹ thuật số

Loại B

tôi

Đồng hồ đo 3 pha

Bạn

Đồng hồ đo điện áp 3 pha

P

Đồng hồ đo điện 3 pha

C

Máy đo hệ số công suất 3 pha

Z

Đồng hồ giám sát điện 3 pha

C Phương tiện đo điện áp định mức, dòng điện

1

57,7 / 100V, 5A

2

57,7 / 100V, 1A

3

220 / 380V, 5A

4

220 / 380V, 1A

D Tần số hệ thống

1

50Hz

2

60Hz

E Cung cấp năng lượng làm việc

1

100 ~ 300VDC, 85 ~ 265VAC / 45 ~ 65Hz

F Chức năng tùy chọn

S

Đầu vào nhị phân 2 kênh

R

Đầu ra rơle 2 kênh

C

RS485 1 kênh

Ví dụ: mô hình đặt hàng là: PMC72L-I-3-1-1-SR

Điều đó có nghĩa là đồng hồ đo dòng điện hiển thị LED 3 pha PMC72L có mức đo là 220 / 380V 5A, tần số hệ thống 50Hz, nguồn điện là 85 ~ 265VAC / 45 ~ 65Hz, tùy chọn là đầu vào nhị phân 2 kênh và đầu ra rơle 2 kênh.
