Điện áp đầu vào danh nghĩa: | 110V / 220 / 230V ac, được chỉ định | Điện áp đầu vào cho phép: | 85 ~ 264Vac, 125 ~ 350VDC, tự động bảo vệ |
---|---|---|---|
Tần số danh nghĩa: | 50 / 60HZ | Sự tiêu thụ năng lượng: | 1500 VA tối đa |
Nhiệt độ bảo quản: | -20 ℃ ~ 70 ℃ | Độ ẩm: | <95% RH, không ngưng tụ |
Điểm nổi bật: | Kiểm tra rơle quá dòng 50Hz,Kiểm tra rơle quá dòng 220V,Kiểm tra rơle quá dòng 230V |

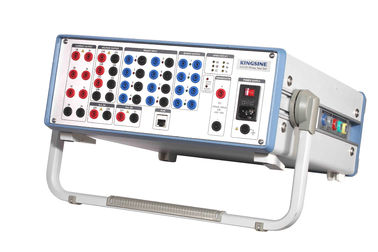

Kiểm tra rơ le bảo vệ quá dòng
Mô tả của Skinh tế họcCHệ thống kiểm tra tiêm urrent
Thiết bị kiểm tra vi tính bảo vệ rơ le đóng vai trò then chốt trong việc vận hành hệ thống điện một cách tin cậy và an toàn.Nó là thiết bị kiểm tra được sử dụng trong lĩnh vực chuyên nghiệp bảo vệ máy vi tính, bảo vệ rơ le, đo kích từ, ghi lỗi.
Tính năng củaThông minhMáy kiểm tra chuyển tiếp
● | Ứng dụng kiểm tra chuyển tiếp đa năng |
● | Đầu ra 10 kênh (6x35A & 4x310V), Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa sóng hình sin DC, AC và sóng hài lên đến 60x. |
● | Trình mô phỏng pin có thể thay đổi, DC 0-350V, tối đa 140Watts. |
● | Phát lại tức thời lên đến 3KHz |
● | Các mô-đun kiểm tra phần mềm KRT đầy đủ chức năng |
● | Các mô-đun kiểm tra đồ họa và các mẫu để kiểm tra các rơle khác nhau |
● | Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công |
● | Shot / Search / Check, Point & Click testing |
Đặc điểm kỹ thuật của Overcurrent Bộ kiểm tra rơ le
Đầu ra điện áp | ||
Phạm vi đầu ra & công suất | 4 × 310 V ac (LN) | 124 VA tối đa mỗi |
3 × 350 V dc (LN) | Tối đa 140 W mỗi | |
Sự chính xác | ± 2mV @ <2V ac <0,015% Rd + 0,005Rg Typ.@ 2 ~ 310V ac <0,04% Rd + 0,01Rg Guar.@ 2 ~ 310V ac |
|
± 10mV @ <5V dc ± 0,5% @ ≥5V dc |
||
Dải điện áp | Dải I: 30V | |
Phạm vi II: 310V | ||
Phạm vi tự động | ||
Dc bù đắp | <10mV Typ./ <60mV Guar | |
Nghị quyết | 1mV | |
Méo mó | <0,015% Typ./ <0,05% Guar. | |
Kết quả đầu ra hiện tại | ||
Phạm vi đầu ra & công suất | 6 × 35A ac (LN) | 450 VA tối đa mỗi |
3 × 70A ac (2L-N) | 850 VA tối đa mỗi | |
1 × 100A ac (6L-N) | Tối đa 1200 VA | |
3 × 20A một chiều (LN) | Tối đa 300W mỗi | |
Sự chính xác | ± 1mA @ <0,5A ac <0,02% Rd + 0,01Rg Typ.@ 0,5A ~ 35A ac <0,05% Rd + 0,02Rg Guar.@ 0,5A ~ 35A ac |
|
± 5mA @ <1A dc ± 0,5% @ ≥1A dc |
||
Phạm vi hiện tại | Dải I: 3A | |
Phạm vi II: 35A | ||
Phạm vi tự động | ||
Dc bù đắp | <3mA Typ. / <10mA Guar | |
Nghị quyết | 1mA | |
Méo mó | <0,025% Typ./ <0,07% Guar. | |
Tần số & Góc pha | ||
Dải tần số | DC ~ 1KHz, 3KHz thoáng qua | |
Độ chính xác tần số | ± 0,5ppm | |
Độ phân giải tần số | 0,001 Hz | |
Dải pha | -360 ° ~ 360 ° | |
Độ chính xác pha | <0,02 ° Typ./ <0,1 ° Guar.50 / 60Hz | |
Độ phân giải giai đoạn | 0,001 ° |
Lợi thế của hệ thống kiểm tra chuyển tiếp tần số
Thông tin bổ sung (Mô-đun tùy chọn)
Phần cứng hiệu chuẩn đồng hồ năng lượng đã sẵn sàng, hoạt động | |
Sử dụng cảm biến | Máy đo cơ / Máy đo điện tử |
Đầu ra cảm biến | Cần cao:> 4.5V, Mức thấp: <0.2V |
Đầu vào xung | 1 cổng đầu vào xung, chỉ có giá trị mức cao 5Vdc. |
Dải xung | Đầu vào xung 500KHz Max. |
Đầu ra xung | 1 đầu ra bóng bán dẫn, cực thu mở, 5Vdc / 5mA |
Câu hỏi thường gặp
Hỏi: Bộ kiểm tra bảo vệ rơ le có thể hiển thị đường cong trở kháng không?
A: Vâng.
Q: Lợi thế kỹ thuật của bạn là gì?
A: Bộ công cụ kiểm tra và vận hành rơ le 6 pha có độ chính xác cao và mạnh mẽ;
Công suất & Độ chính xác trong một đầu ra analog PACKAGE, 6x35A, 4x310V duy nhất;
Các mẫu thư viện thử nghiệm ngày càng mở rộng
Q: Thời gian bảo hành là bao lâu?
A: Đảm bảo 3 năm sửa chữa miễn phí và bảo trì suốt đời
