Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điện áp đầu vào danh nghĩa: | 110V / 220 / 230V xoay chiều, chỉ định, ± 15% | Tần số danh nghĩa: | 50 / 60Hz |
|---|---|---|---|
| Nhiệt độ hoạt động: | -10 ℃ ~ 55 ℃ | Độ ẩm: | <95% RH, không ngưng tụ |
| Trọng lượng: | 20,5 Kg | Kích thước (W x D x H): | 360 × 450 × 140 (mm) |
| Điểm nổi bật: | IEC 61850-9-2 Thử nghiệm rơ le bảo vệ,IEC 61850 9 2 K68i,IEC 61850-9-2 Kiểm tra rơ le thông minh |
||

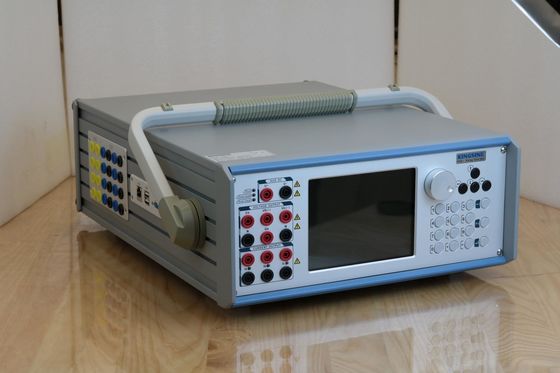

Thử nghiệm rơ le bảo vệ thông minh IEC61850-9-2 230VAc
Mô tả của Bộ kiểm tra tiêm dòng điện thứ cấp
Thiết bị kiểm tra vi tính bảo vệ rơ le đóng vai trò then chốt trong việc vận hành hệ thống điện một cách tin cậy và an toàn.Nó là thiết bị kiểm tra được sử dụng trong lĩnh vực chuyên nghiệp bảo vệ máy vi tính, bảo vệ rơ le, đo kích từ, ghi lỗi.
Tính năng của Thiết bị kiểm tra dòng điện thứ cấp
| ● | Đầu ra 7 kênh (4x300V & 3x35A), Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa sóng hình sin DC, AC và lên đến 20 lần sóng hài. |
| ● | Mô phỏng pin có thể thay đổi, DC 0-300V, tối đa 120Watts. |
| ● | Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công |
| ● | Chuyển sang kiểm tra lỗi (SOTF) |
| ● | Kiểm tra đầu cuối đồng bộ GPS |
| ● | Hiển thị Vector trực tuyến |
| ● | Tự động tạo báo cáo thử nghiệm |
| ● | Phát hiện chống cắt, cảnh báo kết nối sai dây và tự bảo vệ, bảo vệ quá tải và quá nhiệt |
Đặc điểm kỹ thuật của Bộ thử nghiệm tiêm dòng điện thứ cấp
| Đầu ra điện áp | ||
| Phạm vi đầu ra & công suất | 4 × 300 V ac (LN) | 120 VA tối đa mỗi |
| 3 × 300 V dc (LN) | Tối đa 120 W mỗi | |
| Sự chính xác | ± 2mV @ <2V ac <0,12% Rd + 0,05Rg Typ.@ 2 ~ 300V ac <0,07% Rd + 0,03Rg Guar.@ 2 ~ 300V ac |
|
| ± 10mV @ <5V dc ± 0,5% @ ≥5V dc |
||
| Dải điện áp | Dải I: 30V | |
| Dải II: 300V | ||
| Phạm vi tự động | ||
| Dc bù đắp | <10mV Typ./ <60mV Guar | |
| Độ phân giải | 1mV | |
| Méo mó | <0,015% Typ./ <0,05% Guar. | |
| Kết quả đầu ra hiện tại | ||
| Phạm vi đầu ra & công suất | 3 × 35A ac (LN) | 450 VA tối đa mỗi |
| 1 × 105A ac (3L-N) | Tối đa 1200 VA | |
| 3 × 20A một chiều (LN) | Tối đa 300W mỗi | |
| Sự chính xác | ± 1mA @ <0,5A ac <0,15% Rd + 0,05Rg Typ.@ 0,5A ~ 35A ac <0,07% Rd + 0,03Rg Guar.@ 0,5A ~ 35A ac |
|
| ± 5mA @ <1A dc ± 0,5% @ ≥1A dc |
||
| Phạm vi hiện tại | Dải I: 3A | |
| Phạm vi II: 35A | ||
| Phạm vi tự động | ||
| Dc bù đắp | <3mA Typ. / <10mA Guar | |
| Độ phân giải | 1mA | |
| Méo mó | <0,025% Typ./ <0,07% Guar. | |
| Tần số & Góc pha | ||
| Dải tần số | DC, 5 ~ 1000Hz | |
| Độ chính xác tần số | ± 1ppm @ 5 ~ 65Hz ± 10ppm @ 65 ~ 450Hz ± 20ppm @ 450 ~ 1000Hz |
|
| Độ phân giải tần số | 0,001 Hz | |
| Dải pha | -360 ° ~ 360 ° | |
| Độ chính xác pha | <0,05 ° Typ./ <0,1 ° Guar.50 / 60Hz | |
| Độ phân giải pha | 0,001 ° | |
Lợi thế của hệ thống kiểm tra chuyển tiếp tần số
Các chức năng phần mềm nâng cao (tùy chọn cho các lựa chọn):
| ● | Kiểm tra sự khác biệt |
| ● | Kiểm tra trình tự trạng thái |
| ● | Kiểm tra đặc tính thời gian |
| ● | Kiểm tra khoảng cách trước |
| ● | Kiểm tra bộ đồng bộ hóa |
| ● | Lỗi tái diễn (lỗi phát lại) |
Câu hỏi thường gặp
Hỏi: Bộ kiểm tra bảo vệ rơle có thể hiển thị Kiểm tra rơle khoảng cách không?
A: Vâng.
Q: lợi thế kỹ thuật của bạn là gì?
A: Sản phẩm của chúng tôi với thiết kế Tất cả trong Một, trọng lượng <17,5kg. Công suất và độ chính xác cao với đầu ra tương tự 6x35A & 4x310V và tuân thủ Giá trị lấy mẫu IEC61850 & GOOSE.
Q: Thời gian bảo hành là bao lâu?
A: Đảm bảo 3 năm sửa chữa miễn phí và bảo trì suốt đời.
