Thông tin chi tiết sản phẩm:
Thanh toán:
|
Dải điện áp: | 7 × 310 V ac | Điện áp: | 90 VA |
---|---|---|---|
Độ chính xác điện áp: | <0.015%Rd+0.005Rg Typ. <0,015% Rd + 0,005Rg Typ. @ 2~310V ac @ 2 ~ 310 | Thiết bị đầu cuối nối đất: | Ổ cắm chuối 4mm |
Cân nặng: | 20 kg | Kích thước (W x D x H): | 480 × 320 × 160 (mm) |
Điểm nổi bật: | IEC61850 K2066i,Thiết bị thử nghiệm rơ le IEC61850,Bộ thử nghiệm rơ le IEC61850 |

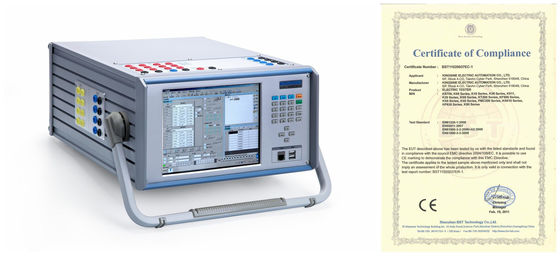

Bộ thử nghiệm rơ le thông minh IEC61850 K2066i trọng lượng nhẹ
Mô tả thiết bị kiểm tra rơ le Tuân theo IEC61850
Chức năng kiểm tra rơ le bảo vệ đa năng, Với đầy đủ chức năng Kiểm tra bằng tay, bộ tuần tự trạng thái, Sóng hài, kiểm tra recloser, Vi sai dòng, Khoảng cách, Khoảng cách đột biến, Quá dòng, Bộ tạo tuần tự không, Đổ dốc, Hướng nguồn, Tỷ lệ chênh lệch, Hài hòa vi sai, Bảo vệ chống kích thích quá mức, Đồng bộ hóa, Kiểm tra nguồn điện dự trữ, Kiểm tra chênh lệch thanh cái, Kiểm tra tần số, Kiểm tra Dv / Df, v.v.
Tính năng của Bộ thử nghiệm rơ le Tuân theo IEC61850
● | Chuyển sang kiểm tra lỗi (SOTF) |
● | Mô hình hệ thống điện để thử nghiệm động |
● | Hiển thị Vector trực tuyến |
● | Kết quả kiểm tra tự động giả định |
● | Tự động tạo báo cáo thử nghiệm |
● | Kiểm tra đầu cuối đồng bộ hóa GPS có sẵn |
● | Phát hiện chống cắt, cảnh báo kết nối sai dây và tự bảo vệ, bảo vệ quá tải và quá nhiệt |
● | Bảo hành 3 năm sửa chữa miễn phí và bảo trì suốt đời |
● | Nhẹ, <20Kg |
● | Nâng cấp phần mềm miễn phí |
Đặc điểm kỹ thuật của Bộ kiểm tra rơ le Tuân theo IEC61850
Đầu vào nhị phân | |
Định lượng | 8 cặp |
Kiểu | ướt / khô, đầu vào tối đa 300Vdc |
Giải quyết thời gian | 10us |
Tỷ lệ lấy mẫu | 10KHz |
Giảm thời gian | 0 ~ 25ms (Phần mềm điều khiển) |
Khoảng thời gian | Vô hạn |
Lỗi thời gian | ± 1ms @ ≤1s, ± 0,1% @> 1s |
Cách ly điện | Cô lập từng cặp |
Đầu ra nhị phân (Loại chuyển tiếp) | |
Định lượng | 4 cặp |
Kiểu | Tiếp điểm chuyển tiếp miễn phí tiềm năng, điều khiển bằng phần mềm |
Công suất ngắt AC | Vmax: 400Vac / Imax: 8A / Pmax: 2500VA |
Công suất ngắt DC | Vmax: 300Vdc / Imax: 5A / Pmax: 150W |
Đầu ra nhị phân (Loại bán dẫn) | |
Định lượng | 4 cặp |
Kiểu: | Bộ thu hở, Kiểu kết hợp nam |
Công suất ngắt DC | 5 ~ 15Vdc / 5mA, tối đa 10mA |
Thời gian đáp ứng: | 100us |
Đồng bộ hóa | |
Chế độ đồng bộ hóa | GPS, đầu nối ăng ten loại SMA |
Cung cấp điện & Môi trường | |
Điện áp đầu vào danh nghĩa | 110V / 220 / 230V ac, được chỉ định |
Điện áp đầu vào cho phép | 85 ~ 264Vac, 125 ~ 350VDC, tự động bảo vệ |
Tần số danh nghĩa | 50 / 60Hz |
Tần suất cho phép | 45Hz ~ 65Hz |
Sự tiêu thụ năng lượng | 1500 VA tối đa |
Kiểu kết nối | Ổ cắm AC tiêu chuẩn 60320 |
Nhiệt độ hoạt động | -10 ℃ ~ 55 ℃ |
Nhiệt độ bảo quản | -20 ℃ ~ 70 ℃ |
Độ ẩm | <95% RH, không ngưng tụ |
Khác | |
Kết nối PC | RJ45 Ethernet, 10 / 100M |
cổng USB | 2 cổng USB loại A cho Bàn phím, chuột hoặc Truyền dữ liệu bên ngoài |
Đầu nối đất | Ổ cắm chuối 4mm |
Cân nặng | 20 kg |
Kích thước (W x D x H) | 480 × 320 × 160 (mm) |
Lợi thế của Hệ thống kiểm tra rơ le Tuân theo IEC61850
Bộ công cụ thử nghiệm và vận hành rơ le 6 pha mạnh mẽ, thuận tiện cho việc thử nghiệm tại hiện trường;
Ngõ ra kênh analog độ chính xác cao 6x35A & 7x310V;
Màn hình LCD TFT 9,7 ”màu trung thực, màn hình cảm ứng và bàn phím điều khiển, điều khiển máy tính xách tay w / wo
Các mẫu thư viện thử nghiệm ngày càng mở rộng;
Câu hỏi thường gặp
Q: Thiết bị có thể kiểm tra chức năng của rơle đồng bộ hoặc kiểm tra đồng bộ không?
A: Vâng.
Q: Làm Thế Nào về việc đảm bảo sửa chữa?
A: Tất cả các sản phẩm của chúng tôi đều có bảo hành 3 năm sửa chữa miễn phí và bảo trì suốt đời.
Q: lợi thế kỹ thuật của bạn là gì?
A: Đầu ra 13 kênh (6x35A & 7x310V), Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa sóng hình sin DC, AC và sóng hài lên đến 60x.
