Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Dải điện áp: | 7 × 130V | Độ chính xác điện áp: | ≤ ± 0,05% (2V ~ 130V) |
|---|---|---|---|
| Nhiệt độ hoạt động: | -10 ~ + 50 ℃ | Độ ẩm: | 5 ~ 95%, không ngưng tụ |
| Kích thước: | 358mm × 149mm × 297mm | Cân nặng: | <21kg |
| Điểm nổi bật: | Bộ kiểm tra rơ le bảo vệ 1000Hz,Bộ kiểm tra rơ le bảo vệ KF920,Bộ kiểm tra rơ le bảo vệ IEC61850 |
||

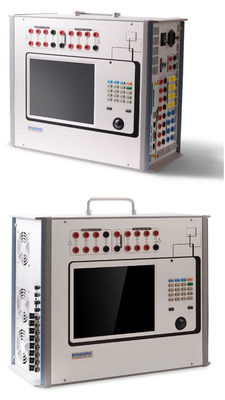

Tuân thủ IEC61850 KF920 1000Hz Bộ kiểm tra rơ le bảo vệ
Miêu tả về Đồng bộ hóa bộ kiểm tra rơ le bảo vệ
Chức năng kiểm tra rơ le bảo vệ đa năng, Với đầy đủ chức năng Kiểm tra bằng tay, bộ tuần tự trạng thái, Sóng hài, kiểm tra recloser, Vi sai dòng, Khoảng cách, Khoảng cách đột biến, Quá dòng, Bộ tạo tuần tự không, Đổ dốc, Hướng nguồn, Tỷ lệ chênh lệch, Hài hòa vi sai, Bảo vệ chống kích thích quá mức, Đồng bộ hóa, Kiểm tra nguồn điện dự trữ, Kiểm tra chênh lệch thanh cái, Kiểm tra tần số, Kiểm tra Dv / Df, v.v.
Đặc tính Của Đồng bộ hóa bộ kiểm tra rơ le bảo vệ
| ● | Ngoại trừ thử nghiệm MU và rơle bảo vệ truyền thống bằng đầu vào tương tự, KF920 cũng có thể thử nghiệm IED trong trạm biến áp thông minh tuân thủ tiêu chuẩn IEC61850. |
| ● | Điện áp 7 pha và đầu ra dòng điện 6 pha, Điện áp tối đa là 130V / pha.Dòng điện tối đa là 32A / pha (Tối đa 192A trong sáu pha song song), đầu ra tín hiệu mức thấp 13 kênh. |
| ● | Màn hình cảm ứng 12.1 inch, Hệ điều hành windows cài sẵn.Cấu trúc nhỏ gọn, an toàn và dễ di chuyển |
| ● | Có thể được sử dụng như một máy ghi và phân tích dạng sóng. |
Đặc điểm kỹ thuật của Đồng bộ hóa thiết bị kiểm tra rơ le bảo vệ
| Đồng bộ hóa | |
| Thời gian đồng bộ của đầu ra hiện tại và điện áp | ≤10µs |
| Tần số và góc pha | |
| Dải tần số | 1 ~ 1000Hz |
| Tần số chính xác | <0,5mHz (1Hz ~ 65Hz) <5mHz (65Hz ~ 450Hz) <10mHz (450 Hz ~ 1000Hz) |
| Độ phân giải tần số | 0,001Hz |
| Harmonic | Sóng hài và DC có thể được chồng lên nhau từ 2 đến 25 lần biên độ (nhỏ hơn giá trị định mức) |
| Dải pha | 0 ~ 359. 9 ° |
| Độ chính xác pha | ± 0,05 ° |
| Độ phân giải pha | 0,01 ° |
| Đầu ra mức thấp | |
| Các kênh đầu ra | 13 kênh |
| Phạm vi đầu ra | AC: 0 ~ 8Vrms (Giá trị hiệu dụng) |
| Dòng điện tối đa | ≥1mA |
| Độ chính xác đầu ra | <0,1mV (0,1 ~ 0,2Vrms) <0,05% (0,2 ~ 8 Vrms) |
| Đặc tính tần số khuếch đại | ≤ ± 0,1% ~ 0,5% (1Hz ~ 1kHz) |
| Độ phân giải | ≤250µV |
| IEC61850 | |
| Điện áp đầu ra SV | IEC61850-9-1, IEC60044;Thông số điện áp định mức 11585 (0X2D41); IEC61850-9-2: Kỹ thuật số 1 là 10mV |
| SV đầu ra hiện tại | IEC61850-9-1, IEC 60044: Dòng điện bảo vệ định mức463 (0X 1CF), Dòng điện đo định mức 11585 (0X2D41); IEC61850-9-2: Kỹ thuật số 1 là 1mA |
| Tín hiệu đồng bộ hóa | Cổng gửi IRIG-B ≥ 2pcs; Các cổng nhận IRIG-B ≥ 1pc; Cổng nhận PPS ≥ 1pc; Cổng GPS: 1pc; Độ chính xác đồng bộ hóa> 0,5us |
| Kiểm tra độ chính xác của hệ thống | 0,03%; độ phân giải: 0,0001%, 0,01´ |
| Kiểm tra xác minh Lớp | 0,2S |
| Biến áp điện tử và thử nghiệm độ trễ MU | <2us |
| MU delay jitters test | <2us |
| Độ chính xác của độ trễ thoáng qua MU | <10us |
| GOOSE thời gian nhận | <0,1 mili giây |
| Thời gian nhận I / O nhị phân | <0,1 mili giây |
Lợi thế của Đồng bộ hóa hệ thống kiểm tra rơ le bảo vệ
| ● | Có chức năng phân tích và thống kê tin nhắn có thể phân tích thời gian thực đơn vị hợp nhất thông báo SMV, GOOSE.Có kiểm tra tính nhất quán của Giao thức và chức năng thống kê và kiểm tra thông báo bất thường. |
| ● | Có thể kiểm tra cơ chế tự kiểm tra và xử lý lỗi của Merger Unit thông qua chất lượng lấy mẫu, đánh dấu tín hiệu trong GOOSE, thông tin cảnh báo xác định trong tín hiệu Goose. |
| ● | Thời gian thực hiển thị dạng sóng, trạng thái nhị phân và thời gian chuyển đổi trước đó trong thông số điện tin nhắn.Đánh dấu thang thời gian trong thông điệp SV thông qua phần cứng để đếm và đánh giá sự phân tán thời gian của đơn vị sáp nhập thông điệp SV. |
| ● | Ghi lại dữ liệu tin nhắn trong 1 phút, phân tích / so sánh dữ liệu thang thời gian và biên độ của từng điểm lấy mẫu, hiển thị kết quả thống kê biên độ và thang thời gian của đường cong phân phối lỗi và sai số Max. |
Câu hỏi thường gặp
Q: Thiết bị có thể kiểm tra chức năng của rơle đồng bộ hoặc kiểm tra đồng bộ không?
A: Vâng.
Q: Làm Thế Nào về việc đảm bảo sửa chữa?
A: Tất cả các sản phẩm của chúng tôi đều có bảo hành 3 năm sửa chữa miễn phí và bảo trì suốt đời.
Q: lợi thế kỹ thuật của bạn là gì?
A: Tuân thủ giá trị được lấy mẫu và GOOSE cho IED IEC61850, Bộ hợp nhất, v.v. Bộ khuếch đại tương tự chính xác cao, nguồn AC 6 × 32A và 7 × 130V. Màn hình cảm ứng và bàn phím 4,4 ”hoạt động.
