Thông tin chi tiết sản phẩm:
Thanh toán:
|
Định mức điện áp: | 100 ~ 240Vac | Tần số danh nghĩa: | 50 / 60HZ |
---|---|---|---|
Nhiệt độ hoạt động: | -10 ℃ ~ 55 ℃ | Độ ẩm: | <95% RH, không ngưng tụ |
Trọng lượng: | 17,5 KG | Kích thước (W x D x H): | 468 × 375 × 164 (mm) |
Điểm nổi bật: | Máy kiểm tra bảo vệ rơ le K3130i,Máy kiểm tra bảo vệ rơ le KINGSINE,KINGSINE K3130i |

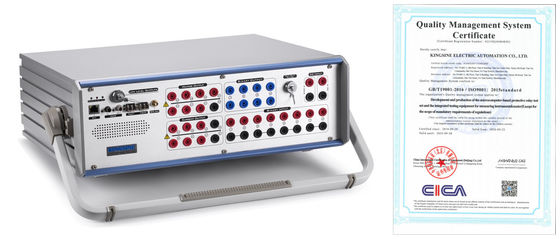

KINGSINE K3130i Bộ kiểm tra bảo vệ rơ le 7 kênh Đầu ra
Miêu tả về Kiểm tra chuyển tiếp tần số
Công cụ kiểm tra toàn diện phát triển dựa trên kiểm tra trạm biến áp thông minh, chức năng chủ yếu là kiểm tra rơ le bảo vệ, phân tích giá trị lấy mẫu, phân tích / so sánh tệp SCD và dịch vụ MMS.Thích hợp để phát hiện và kiểm tra thiết bị IED như rơ le bảo vệ trạm biến áp thông minh, thiết bị đo lường và điều khiển, thiết bị hợp nhất và thiết bị đầu cuối thông minh.Ngoài ra có thể sử dụng trong kiểm tra tín hiệu của lớp điều khiển trạm biến áp.
Tính năngCủa Thiết bị kiểm tra chuyển tiếp tần số
● | Ứng dụng kiểm tra chuyển tiếp đa năng |
● | Đầu ra 7 kênh (3x35A & 4x310V), Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa sóng hình sin DC, AC và sóng hài lên đến 60x. |
● | Hiển thị Vectơ trực tuyến |
● | Kết quả kiểm tra tự động giả định |
● | Tự động tạo báo cáo thử nghiệm |
● | Kiểm tra đầu cuối đồng bộ hóa GPS và IRIG-B có sẵn |
● | Phát hiện chống cắt, cảnh báo kết nối sai dây và tự bảo vệ, bảo vệ quá tải và quá nhiệt |
● | Đảm bảo 3 năm sửa chữa miễn phí và bảo trì suốt đời |
● | Nhẹ, <18Kg |
● | Nâng cấp phần mềm miễn phí |
Đặc điểm kỹ thuật của Bộ kiểm tra chuyển tiếp tần số
Đầu ra điện áp | ||
Phạm vi đầu ra & công suất | 4 × 310 V ac (LN) | 124 VA tối đa mỗi |
3 × 350 V dc (LN) | Tối đa 140 W mỗi | |
Sự chính xác | ± 2mV @ <2V ac <0,015% Rd + 0,005Rg Typ.@ 2 ~ 310V ac <0,04% Rd + 0,01Rg Guar.@ 2 ~ 310V ac |
|
± 10mV @ <5V dc ± 0,5% @ ≥5V dc |
||
Dải điện áp | Dải I: 30V | |
Phạm vi II: 310V | ||
Phạm vi tự động | ||
Dc bù đắp | Loại <20mV. / <100mV Guar | |
Nghị quyết | 1mV | |
Méo mó | <0,015% Typ./ <0,05% Guar. | |
Kết quả đầu ra hiện tại | ||
Phạm vi đầu ra & công suất | 3 × 35A ac (LN) | 480 VA tối đa mỗi |
1 × 100A ac (6L-N) | Tối đa 1200 VA | |
3 × 20A một chiều (LN) | Tối đa 300W mỗi | |
Sự chính xác | ± 1mA @ <0,5A ac <0,02% Rd + 0,01Rg Typ.@ 0,5A ~ 35A ac <0,05% Rd + 0,02Rg Guar.@ 0,5A ~ 35A ac |
|
± 5mA @ <1A dc ± 0,5% @ ≥1A dc |
||
Phạm vi hiện tại | Dải I: 3A | |
Phạm vi II: 35A | ||
Phạm vi tự động | ||
Dc bù đắp | <3mA Typ. / <10mA Guar | |
Nghị quyết | 1mA | |
Méo mó | <0,025% Typ./ <0,07% Guar. | |
Cung cấp điện & Môi trường | ||
Điện áp đầu vào danh nghĩa | 100 ~ 240Vac | |
Điện áp đầu vào cho phép | 85 ~ 260Vac, 125 ~ 350VDC | |
Tần số danh nghĩa | 50 / 60Hz | |
Tần suất cho phép | 45Hz ~ 65Hz | |
Sự tiêu thụ năng lượng | 1500 VA tối đa | |
Kiểu kết nối | Ổ cắm AC tiêu chuẩn 60320 | |
Nhiệt độ hoạt động | -10 ℃ ~ 55 ℃ | |
Nhiệt độ bảo quản | -20 ℃ ~ 70 ℃ | |
Độ ẩm | <95% RH, không ngưng tụ |
Lợi thế của Thiết bị kiểm tra chuyển tiếp tần số
Chức năng hiệu chuẩn đồng hồ năng lượng:
Phần cứng hiệu chuẩn đồng hồ năng lượng đã sẵn sàng, hoạt động | |
Sử dụng cảm biến | Máy đo cơ / Máy đo điện tử |
Đầu ra cảm biến | Cần cao:> 4.5V, Mức thấp: <0.2V |
Đầu vào xung | 1 cổng đầu vào xung, chỉ có giá trị mức cao 5Vdc. |
Dải xung | Đầu vào xung 500KHz Max. |
Đầu ra xung | 1 đầu ra bóng bán dẫn, cực thu mở, 5Vdc / 5mA |
Câu hỏi thường gặp
Q:1.KINGSINE đã xuất khẩu đến bao nhiêu nước cho đến nay?
A: Các sản phẩm của thương hiệu KINGSINE đã được phục vụ thành công cho khách hàng tại hơn 70 quốc gia trên toàn thế giới, bao gồm ABB, SIEMENS, SCHNEIDER, GE, v.v.
Q:2.Những gì là thời gian dẫn cho giao hàng?
A: Nó phụ thuộc vào số lượng đặt hàng và mùa bạn đặt hàng. Thông thường chúng tôi có thể giao hàng trong vòng 7-15 ngày đối với số lượng nhỏ và khoảng 30 ngày đối với số lượng lớn.
Q:3.Bạn có giới hạn MOQ nào không?
A: MOQ là 1 bộ.Xin vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
