| Điểm nổi bật: | Hệ thống kiểm tra rơ le nhẹ,KINGSINE K3063i,Hệ thống kiểm tra rơ le 10 kênh |
||
|---|---|---|---|

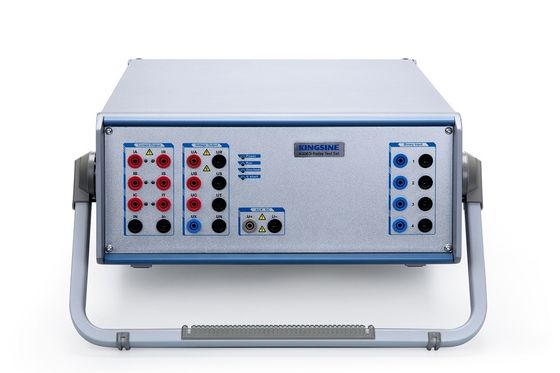

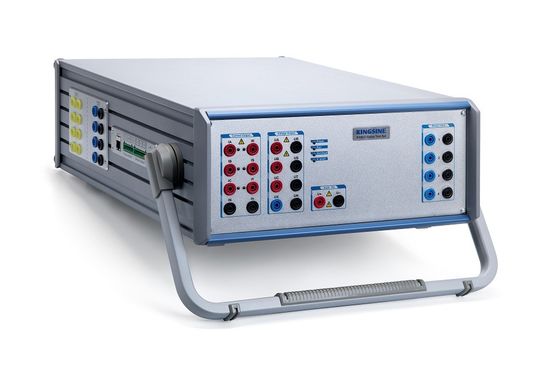

Bộ công cụ kiểm tra và vận hành rơ le 6 pha có độ chính xác cao và mạnh mẽ;
Công suất & Độ chính xác trong một đầu ra analog PACKAGE, 6x35A, 4x310V duy nhất;
Các mẫu thư viện thử nghiệm ngày càng mở rộng;
| ● | Ứng dụng kiểm tra chuyển tiếp đa năng |
| ● | 10 Kênh truyền hình (6x35A & 4x310V) đầu ra, Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa vào DC, sóng sin AC và sóng hài lên đến 60x. |
| ● | Trình mô phỏng pin có thể thay đổi, DC 0-350V, 14Tối đa 0Watts |
| ● | Phát lại tức thời lên đến 3KHz |
| ● | Các mô-đun kiểm tra phần mềm KRT đầy đủ chức năng |
| ● | Các mô-đun kiểm tra đồ họa và các mẫu để kiểm tra các rơle khác nhau |
| ● | Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công |
| ● | Shot / Search / Check, Point & Click testing |
| ● | Cơ sở xuất nhập khẩu RIO / XRIO |
| ● | Chuyển sang kiểm tra lỗi (SOTF) |
| ● | Mô hình hệ thống điện để kiểm tra động lực học |
| ● | Hiển thị Vectơ trực tuyến |
| ● | Kết quả kiểm tra tự động giả định |
| ● | Tự động tạo báo cáo thử nghiệm |
| ● | Kiểm tra đầu cuối đồng bộ hóa GPS có sẵn |
| ● | Phát hiện chống cắt, cảnh báo kết nối sai dây và tự bảo vệ, bảo vệ quá tải và quá nhiệt |
| ● | Đảm bảo 3 năm sửa chữa miễn phí và bảo trì suốt đời |
| ● | Nhẹ, <19.5Kilôgam |
| ● | Nâng cấp phần mềm miễn phí |
| ● | Hiệu chuẩn đồng hồ năng lượng (Đồng hồ cơ và điện tử) |
| Mặt hàng | ANSI® Không. |
| Khoảng cách rơ le bảo vệ | 21 |
| Đồng bộ hóa hoặc rơle kiểm tra đồng bộ hóa | 25 |
| Điện áp thấp rơ le | 27 |
| Định hướng Rơ le nguồn | 32 |
| Dòng điện dưới hoặc rơ le kém hiệu quả | 37 |
| Tiêu cực trình tự quá dòng rơle | 46 |
| Quá dòng / nối đất rơ le lỗi | 50 |
| Thời gian nghịch đảo rơ le sự cố quá dòng / chạm đất | 51 |
| Hệ số công suất rơ le | 55 |
| Quá áp rơ le | 59 |
| Điện áp hoặc rơ le cân bằng hiện tại | 60 |
| Định hướng rơ le quá dòng | 67 |
| Định hướng rơ le lỗi nối đất | 67N |
| DC quá dòng rơ le | 76 |
| Góc pha rơ le đo lường hoặc bảo vệ ngoài bước | 78 |
| Tự động đóng lại các thiết bị | 79 |
| Tần số rơ le | 81 |
| Quá tải động cơ rơ le bảo vệ | 86 |
| Khác biệt rơ le bảo vệ | 87 |
| Định hướng rơ le điện áp | 91 |
| Điện áp và rơ le định hướng công suất | 92 |
| Vấp ngã rơ le | 94 |
| Vôn rơ le điều chỉnh | |
| Sự cản trở quá mức rơ le, Z> | |
| Không bị cản trở rơ le, Z | |
| Thời gian trễ rơ le |
| Đầu ra điện áp | ||
| Phạm vi đầu ra & công suất | 4×310 V ac (LN) | 124 VA max từng |
| 3 ×350 V dc (LN) | 140 W tối đa mỗi | |
| Sự chính xác | ±2mV @ <2V ac <0,015% Rd + 0,005Rg Typ.@ 2 ~ 310V ac <0,04% Rd + 0,01Rg Guar.@ 2 ~ 310V ac |
|
| ± 10mV @ <5V dc ± 0,5% @ ≥5V dc |
||
| Dải điện áp | Dải I: 30V | |
| Phạm vi II: 310V | ||
| Phạm vi tự động | ||
| Dc bù đắp | <10mV Typ./ <60mV Bò tót Ấn Độ | |
| Độ phân giải | 1mV | |
| Méo mó | <0,015% Typ./ <0.05% Bò tót Ấn Độ. | |
| Kết quả đầu ra hiện tại | ||
| Phạm vi đầu ra & công suất | 6× 35A ac (LN) | 450 VA tối đa mỗi |
| 3×70A ac (2LN) | 850 VA tối đa mỗi | |
| 1 ×100A ac (6LN) | 1200 VA tối đa | |
| 3 × 20A một chiều (LN) | Tối đa 300W mỗi | |
| Sự chính xác | ±1mA @ <0,5A ac <0,02% Rd + 0,01Rg Typ. @ 0,5A ~ 35A ac <0.05% Rd + 0,02Rg Guar. @ 0,5A ~ 35A ac |
|
| ± 5mA @ <1A dc ± 0,5% @ ≥1A dc |
||
| Phạm vi hiện tại | Dải I: 3A | |
| Phạm vi II: 35A | ||
| Phạm vi tự động | ||
| Dc bù đắp | <3mA Typ. / <10mA Guar | |
| Độ phân giải | 1mA | |
| Méo mó | <0,025% Typ./ <0.07% Bò tót Ấn Độ. | |
| Tần số & Góc pha | ||
| Dải tần số | DC ~ 1KHz, 3KHz thoáng qua | |
| Độ chính xác tần số | ± 0,5ppm | |
| Độ phân giải tần số | 0,001 Hz | |
| Dải pha | -360 ° ~ 360 ° | |
| Độ chính xác pha | <0,02° Kiểu chữ./ <0,1 ° Guar.50 / 60Hz | |
| Độ phân giải giai đoạn | 0,001 ° | |
| Aux.Nguồn điện áp DC (Trình mô phỏng pin) | ||
| Phạm vi | 0 ~ 350V @ 14Tối đa 0W | |
| Sự chính xác | 0,5% Rg Guar. | |
| Đầu vào nhị phân | ||
| Định lượng | 8 cặp | |
| Kiểu | ướt khô, đầu vào tối đa 300Vdc | |
| Giải quyết thời gian | 10us | |
| Tỷ lệ lấy mẫu | 10KHz | |
| Giảm thời gian | 0 ~ 25ms (Điều khiển bằng phần mềm) | |
| Phạm vi thời gian | Vô hạn | |
| Lỗi thời gian | ± 1ms @ ≤1 giây, ± 0,1% @> 1 giây | |
| Cách ly điện | Tôikiên quyết từng cặp | |
| Đầu ra nhị phân (Loại chuyển tiếp) | ||
| Định lượng | 4 cặp | |
| Kiểu | Tiếp điểm chuyển tiếp miễn phí tiềm năng, điều khiển bằng phần mềm | |
| Công suất ngắt AC | Vmax: 400Vac / Imax: 8A / Pmax: 2500VA | |
| Công suất ngắt DC | Vmax: 300Vdc / Imax: 5A / Pmax: 150W | |
| Đầu ra nhị phân (Loại bán dẫn) | ||
| Định lượng | 4 cặp | |
| Kiểu: | Bộ sưu tập mở, Sự phối hợp kiểu Nam giới | |
| Công suất ngắt DC | 5 ~ 15Vdc / 5mA, tối đa 10mA | |
| Thời gian đáp ứng: | 100us | |
| Đồng bộ hóa | ||
| Chế độ đồng bộ hóa | GPS, đầu nối ăng ten loại SMA | |
| Cung cấp điện & Môi trường | ||
| Điện áp đầu vào danh nghĩa | 110V /220/ 230V AC, Được bổ nhiệm | |
| Điện áp đầu vào cho phép | 85 ~ 264Vac, 125 ~ 350VDC, tự động bảo vệ | |
| Tần số danh nghĩa | 50 / 60Hz | |
| Tần suất cho phép | 45Hz ~ 65Hz | |
| Sự tiêu thụ năng lượng | 1500 VA tối đa | |
| Kiểu kết nối | Ổ cắm AC tiêu chuẩn 60320 | |
| Nhiệt độ hoạt động | -10 ℃ ~ 55 ℃ | |
| Nhiệt độ bảo quản | -20 ℃ ~ 70 ℃ | |
| Độ ẩm | <95% RH, không ngưng tụ | |
| Khác | ||
| Kết nối PC | RJ45 Ethernet, 10 / 100M | |
| Thiết bị đầu cuối nối đất | Ổ cắm chuối 4mm | |
| Cân nặng | 19.5 Kilôgam | |
| Kích thước (W x D x H) | 360×450× 140(mm) | |
| Hiệu chuẩn đồng hồ năng lượng Phần cứng đã sẵn sàng, hoạt động | |
| Sử dụng cảm biến | Máy đo cơ / Máy đo điện tử |
| Đầu ra cảm biến | Cần cao:> 4.5V, Mức thấp: <0.2V |
| Đầu vào xung | 1 cổng đầu vào xung, Chỉ có giá trị mức cao 5Vdc. |
| Dải xung | Đầu vào xung 500KHz Max. |
| Đầu ra xung | 1 đầu ra bóng bán dẫn, cực thu mở, 5Vdc / 5mA |
Đặt hàng
| Mô hình | Hiện hành Kết quả đầu ra | Vôn Kết quả đầu ra | Chức năng tùy chọn |
| K3066i | 6 × 35A @ 450VA mcây rìu 3×70A @ số 850VA mcây rìu |
7 × 310V @ 90VA mcây rìu | ● Đồng hồ năng lượng Cal. |
| K3063i | 6 × 35A @ 450VA mcây rìu 3×70A @ số 850VA mcây rìu |
4 × 310V @ 124VA mcây rìu | |
| K3030i | 3 × 35A @ 450VA mcây rìu | 4 × 310V @ 124VA mcây rìu |
