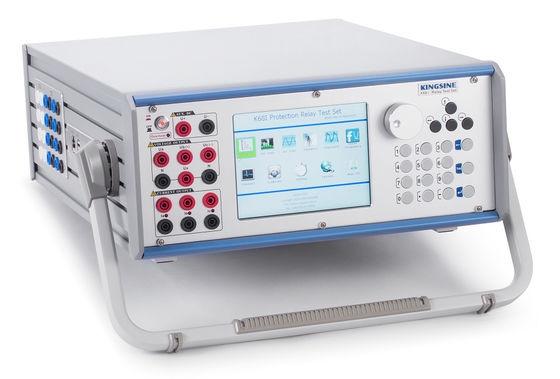

| Điểm nổi bật: | KINGSINE K68i,Hệ thống kiểm tra rơ le ba pha,Hệ thống kiểm tra rơ le quá dòng |
||
|---|---|---|---|
Hiệu quả nhất về chi phí, sự thuận tiện thử nghiệm hiện trường tốt nhất trên toàn thế giới
Các kênh đầu ra có độ chính xác và gánh nặng cao độc lập 3x35A & 4x300V
Nhẹ, <20,5Kg
Màn hình LCD TFT 6.4 inch màu trung thực, bàn phím và bộ mã hóa quay, điều khiển hoàn toàn mà không cần máy tính xách tay
Các mô-đun kiểm tra phần mềm nâng cao cho tùy chọn
Đảm bảo 3 năm sửa chữa miễn phí và bảo trì suốt đời
Nâng cấp phần mềm miễn phí
| ● | 7 kênh (4x300V & 3x35A) đầu ra, Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa vào DC, sóng sin AC và sóng hài lên đến 20x. |
| ● | Mô phỏng pin có thể thay đổi, DC 0-300V, tối đa 120Watts. |
| ● | Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công |
| ● | Chuyển sang kiểm tra lỗi (SOTF) |
| ● | Kiểm tra đầu cuối đồng bộ hóa GPS |
| ● | Hiển thị Vectơ trực tuyến |
| ● | Tự động tạo báo cáo thử nghiệm |
| ● | Phát hiện chống cắt, cảnh báo kết nối sai dây và tự bảo vệ, bảo vệ quá tải và quá nhiệt |
| ● | Kiểm tra DC |
| ● | Kiểm tra AC |
| ● | Kiểm tra khoảng cách tiếp sức |
| ● | Kiểm tra sóng hài |
| ● | Kiểm tra tần số |
| ● | 8 cặp đầu vào nhị phân |
| ● | 4 cặp đầu ra nhị phân |
| ● | Kiểm tra sự khác biệt |
| ● | Kiểm tra trình tự trạng thái |
| ● | Kiểm tra đặc tính thời gian |
| ● | Kiểm tra khoảng cách trước |
| ● | Kiểm tra bộ đồng bộ hóa |
| ● | Lỗi tái diễn (lỗi phát lại) |
| Mặt hàng | ANSI® Không. |
| Khoảng cách rơ le bảo vệ | 21 |
| Đồng bộ hóa hoặc rơle kiểm tra đồng bộ hóa | 25 |
| Điện áp thấp rơ le | 27 |
| Định hướng Rơ le nguồn | 32 |
| Dòng điện dưới hoặc rơ le kém hiệu quả | 37 |
| Tiêu cực trình tự quá dòng rơle | 46 |
| Quá dòng / nối đất rơ le lỗi | 50 |
| Thời gian nghịch đảo rơ le sự cố quá dòng / chạm đất | 51 |
| Hệ số công suất rơ le | 55 |
| Quá áp rơ le | 59 |
| Điện áp hoặc rơ le cân bằng hiện tại | 60 |
| Định hướng rơ le quá dòng | 67 |
| Định hướng rơ le lỗi nối đất | 67N |
| DC quá dòng rơ le | 76 |
| Góc pha rơ le đo lường hoặc bảo vệ ngoài bước | 78 |
| Tự động đóng lại các thiết bị | 79 |
| Tần số rơ le | 81 |
| Quá tải động cơ rơ le bảo vệ | 86 |
| Khác biệt rơ le bảo vệ | 87 |
| Định hướng rơ le điện áp | 91 |
| Điện áp và rơ le định hướng công suất | 92 |
| Vấp ngã rơ le | 94 |
| Vôn rơ le điều chỉnh | |
| Sự cản trở quá mức rơ le, Z> | |
| Không bị cản trở rơ le, Z | |
| Thời gian trễ rơ le |
| Đầu ra điện áp | ||
| Phạm vi đầu ra & công suất | 4×300 V ac (LN) | 120 VA max từng |
| 3 ×300 V dc (LN) | 120 W tối đa mỗi | |
| Sự chính xác | ±2mV @ <2V ac <0,12% Rd + 0,05Rg Typ.@ 2 ~300V ac <0,07% Rd + 0,03Rg Guar.@ 2 ~300V ac |
|
| ± 10mV @ <5V dc ± 0,5% @ ≥5V dc |
||
| Dải điện áp | Phạm vi I: 30V | |
| Phạm vi II: 300V | ||
| Phạm vi tự động | ||
| Dc bù đắp | <10mV Typ./ <60mV Bò tót Ấn Độ | |
| Độ phân giải | 1mV | |
| Méo mó | <0,015% Typ./ <0.05% Bò tót Ấn Độ. | |
| Kết quả đầu ra hiện tại | ||
| Phạm vi đầu ra & công suất | 3× 35A ac (LN) | 450 VA tối đa mỗi |
| 1 ×105A ac (3LN) | 1200 VA tối đa | |
| 3 × 20A một chiều (LN) | Tối đa 300W mỗi | |
| Sự chính xác | ±1mA @ <0,5A ac <0.15% Rd + 0,05Rg Typ. @ 0,5A ~ 35A ac <0.07% Rd + 0,03Rg Guar. @ 0,5A ~ 35A ac |
|
| ± 5mA @ <1A dc ± 0,5% @ ≥1A dc |
||
| Phạm vi hiện tại | Dải I: 3A | |
| Phạm vi II: 35A | ||
| Phạm vi tự động | ||
| Dc bù đắp | <3mA Typ. / <10mA Guar | |
| Độ phân giải | 1mA | |
| Méo mó | <0,025% Typ./ <0.07% Bò tót Ấn Độ. | |
| Tần số & Góc pha | ||
| Dải tần số | DC, 5~ 1000Hz | |
| Độ chính xác tần số | ±1ppm @ 5 ~ 65Hz ±10ppm @ 65 ~ 450Hz ±20ppm @ 450 ~ 1000Hz |
|
| Độ phân giải tần số | 0,001 Hz | |
| Dải pha | -360 ° ~ 360 ° | |
| Độ chính xác pha | <0,05° Kiểu chữ./ <0,1 ° Guar.50 / 60Hz | |
| Độ phân giải giai đoạn | 0,001 ° | |
| Aux.Nguồn điện áp DC (Trình mô phỏng pin) | ||
| Phạm vi | 0 ~ 300V @ 12Tối đa 0W | |
| Sự chính xác | 0,5% Rg Guar. | |
| Đầu vào nhị phân | ||
| Định lượng | 8 cặp | |
| Kiểu | ướt khô, đầu vào tối đa 300Vdc | |
| Giải quyết thời gian | 100us | |
| Tỷ lệ lấy mẫu | 10KHz | |
| Giảm thời gian | 0 ~ 25ms (Điều khiển bằng phần mềm) | |
| Phạm vi thời gian | 999,999 giây | |
| Lỗi thời gian | ± 1ms @ ≤1 giây, ± 0,1% @> 1 giây | |
| Cách ly điện | Tôikiên quyết như 1,2,3,4-8 cặp | |
| Đầu ra nhị phân (Loại chuyển tiếp) | ||
| Định lượng | 4 cặp | |
| Kiểu | Tiếp điểm chuyển tiếp miễn phí tiềm năng, điều khiển bằng phần mềm | |
| Công suất ngắt AC | Vmax: 400Vac / Imax:4A / Pmax:1000VA | |
| Công suất ngắt DC | Vmax: 300Vdc / Imax:4A / Pmax:300W | |
| Đồng bộ hóa | ||
| Chế độ đồng bộ hóa | Bên ngoài GPS (Không bắt buộc) | |
| Cung cấp điện & Môi trường | ||
| Điện áp đầu vào danh nghĩa | 110V /220/ 230V AC, bổ nhiệm, ±15% | |
| Điện áp đầu vào cho phép | 85 ~ 264Vac, 125 ~ 350VDC, tự động bảo vệ | |
| Tần số danh nghĩa | 50 / 60Hz | |
| Tần suất cho phép | 45Hz ~ 65Hz | |
| Sự tiêu thụ năng lượng | 1500 VA tối đa | |
| Kiểu kết nối | Ổ cắm AC tiêu chuẩn 60320 | |
| Nhiệt độ hoạt động | -10 ℃ ~ 55 ℃ | |
| Nhiệt độ bảo quản | -20 ℃ ~ 70 ℃ | |
| Độ ẩm | <95% RH, không ngưng tụ | |
| Khác | ||
| Kết nối PC | RJ45 Ethernet, 10 / 100M | |
| Thiết bị đầu cuối nối đất | Ổ cắm chuối 4mm | |
| Cân nặng | 20.5 Kilôgam | |
| Kích thước (W x D x H) | 360×450× 140(mm) | |
