Thông tin chi tiết sản phẩm:
Thanh toán:
|
Điện áp đầu vào danh nghĩa: | 100 ~ 240VAC | tần số danh định: | 50 / 60Hz |
---|---|---|---|
Nhiệt độ hoạt động: | -10 ℃ ~ 55 ℃ | Nhiệt độ bảo quản: | -20oC ~ 70oC |
Cân nặng: | 17,5 kg | Kích thước (W x D x H): | 468 × 375 × 164 (mm) |
Điểm nổi bật: | Kiểm tra rơ le bảo vệ K3130i,Kiểm tra rơ le bảo vệ 240Vac,Bộ kiểm tra rơ le quá dòng K3130i |

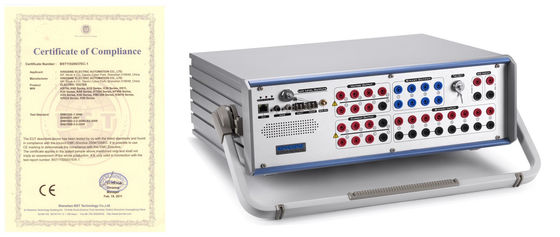

Độ chính xác cao Kiểm tra rơ le bảo vệ KINGSINE K3130i Bộ kiểm tra rơ le quá dòng
Mô tả của Bộ kiểm tra chuyển tiếp quá dòng
KINGSINE K3130i RELAY TEST là một thiết bị thử nghiệm hiện trường cầm tay với hiệu suất tuyệt vời;Vẻ ngoài sang trọng và bóng bẩy với khung hợp kim nhôm và bảng điều khiển PC, trong điều khiển chip ARM, điện áp hiển thị trên màn hình LCD và đồng hồ bấm giờ đầu ra hiện tại, nó có thể xuất ra một cách cách ly hoàn toàn cho điện áp AC / DC có thể điều chỉnh và dòng AC / DC và một cách để điều chỉnh điện áp một chiều;vòng lặp đầu ra với bảo vệ quá tải kép với công suất đầu ra lớn, khối lượng nhỏ, trọng lượng nhẹ, độ tin cậy cao, Thích hợp cho việc hiệu chuẩn và kiểm tra hiện trường cho các rơle khác nhau.
Đặc tính Của Thiết bị kiểm tra rơ le quá dòng
Thiết kế tất cả trong một, trọng lượng <17,5kg;
Công suất & Độ chính xác cao với đầu ra tương tự 3x35A & 4x310V;
Tuân thủ giá trị lấy mẫu IEC61850 & GOOSE;
Các mẫu thư viện thử nghiệm ngày càng mở rộng;
Các chức năng nâng cao tùy chọn như máy đo năng lượng và hiệu chuẩn đầu dò, v.v.
Đầu ra 7 kênh (3x35A & 4x310V), Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa sóng hình sin DC, AC và sóng hài lên đến 60x.
13 kênh mức thấp đầu ra lên đến tối đa 8Vac / 10Vdc.
Cổng cáp quang 100 / 1000Mbit cho mô phỏng SMV và GOOSE
Đặc điểm kỹ thuật của Hệ thống kiểm tra rơ le quá dòng
Tần số & Góc pha | |
Dải tần số | DC ~ 1KHz, 3KHz thoáng qua |
Độ chính xác tần số | ± 0,5ppm |
Độ phân giải tần số | 0,001 Hz |
Dải pha | -360 ° ~ 360 ° |
Độ chính xác pha | <0,02 ° Typ./ <0,1 ° Guar.50 / 60Hz |
Độ phân giải giai đoạn | 0,001 ° |
Aux.Nguồn điện áp DC (Trình mô phỏng pin) | |
Phạm vi | 0 ~ 350V @ 140W tối đa |
Sự chính xác | 0,5% Rg Guar. |
Đầu vào nhị phân | |
Số lượng | 8 cặp |
Kiểu | ướt / khô, đo lường |
Ngưỡng | 10 ~ 600Vdc hoặc tiềm năng miễn phí, có thể lập trình |
Giải quyết thời gian | 10us |
Tỷ lệ lấy mẫu | 10KHz |
Giảm thời gian | 0 ~ 25ms (Điều khiển bằng phần mềm) |
Phạm vi thời gian | Vô hạn |
Lỗi thời gian | ± 1ms @ ≤1s, ± 0,1% @> 1s |
Cách ly điện | 4 cô lập với mỗi 2 cặp |
Đầu ra nhị phân (Loại chuyển tiếp) | |
Số lượng | 4 cặp |
Kiểu | Tiếp điểm chuyển tiếp miễn phí tiềm năng, điều khiển bằng phần mềm |
Công suất ngắt AC | Vmax: 400Vac / Imax: 8A / Pmax: 2500VA |
Công suất ngắt DC | Vmax: 300Vdc / Imax: 5A / Pmax: 150W |
Đầu ra nhị phân (Loại bán dẫn) | |
Số lượng | 4 cặp |
Kiểu: | Bộ sưu tập mở, Kiểu kết hợp nữ |
Công suất ngắt DC | 5 ~ 15Vdc / 5mA, tối đa 10mA AC không cho phép |
Thời gian đáp ứng: | 100us |
Lợi thế của Bộ kiểm tra rơ le quá dòng
Chức năng hiệu chuẩn đầu dò:
Phần cứng đầu vào đo lường DC đã sẵn sàng, hoạt động | ||
Đầu vào điện áp | Phạm vi | 0 ~ ± 10V dc |
Đầu vào tối đa | ± 11V dc | |
Sự chính xác | <0,05% rg Typ.<0,1% rg Guar. | |
Trở kháng đầu vào | 1 triệu ohm | |
Đầu vào hiện tại | Phạm vi | 0 ~ ± 1mA / 1 ~ ± 20mA, phạm vi tự động |
Đầu vào tối đa | 600mA | |
Sự chính xác | <0,05% rg Typ.<0,1% rg Guar. | |
Trở kháng đầu vào | 15 ohm |
Chức năng hiệu chuẩn đồng hồ năng lượng:
Phần cứng hiệu chuẩn đồng hồ năng lượng đã sẵn sàng, hoạt động | |
Sử dụng cảm biến | Máy đo cơ / Máy đo điện tử |
Đầu ra cảm biến | Cần cao:> 4.5V, Mức thấp: <0.2V |
Đầu vào xung | 1 cổng đầu vào xung, chỉ có giá trị mức cao 5Vdc. |
Dải xung | Đầu vào xung 500KHz Max. |
Đầu ra xung | 1 đầu ra bóng bán dẫn, cực thu mở, 5Vdc / 5mA |
F&A
NS: 1.Những gì là thời gian dẫn cho giao hàng?
A: Nó phụ thuộc vào số lượng đặt hàng và mùa bạn đặt hàng. Thông thường chúng tôi có thể giao hàng trong vòng 7-15 ngày đối với số lượng nhỏ và khoảng 30 ngày đối với số lượng lớn.
NS: 2.Bạn có giới hạn MOQ nào không?
A: MOQ là 1 bộ.Xin vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
NS: 3.Hời gian bảo hành là bao lâu?
A: Chúng tôi cung cấp bảo hành 3 năm sửa chữa miễn phí và bảo trì suốt đời.
