Điểm nổi bật: | Hệ thống kiểm tra rơle,Kiểm tra rơle kỹ thuật số quang |
---|

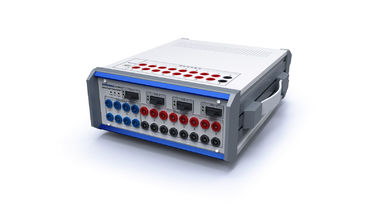

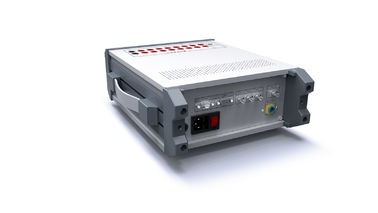

Hệ thống kiểm tra rơle bảo vệ kỹ thuật số quang học 220v IEC61850 KF900
Tiêu chuẩn: IEC60044-7 / 8
8 cặp đầu vào nhị phân
4 cặp đầu ra nhị phân
Loại giao diện: RJ45
* Phù hợp với định dạng khung IEC61850-9-1 hoặc IEC61850-9-2 và gửi mẫu định dạng khung FT3 hoặc xuất bản / đăng ký tin nhắn GOOSE,
* Giá trị mẫu đầu ra hoặc GOOSE có thể được xác định tự do,
* Có 12 kênh đầu ra tương tự tín hiệu yếu, để đạt được nhiều loại rơle bảo vệ, thiết bị giám sát và điều khiển, kiểm tra hộp vận hành thông minh .
Các tính năng chức năng
1. Cung cấp thử nghiệm đầy đủ các giải pháp cho các thiết bị bảo vệ & thiết bị tự động chuyển tiếp IEC61850 khác nhau cho tất cả người dùng điện.
2. Cung cấp 4 cặp giao diện quang 100Base-FX, đầu ra quang 3 (FT3) ST, hỗ trợ EC61850-9-1, EC61850-9-2, EC6004-7 / 8 (FT3) và kiểm tra đầu ra thông điệp kỹ thuật số quang Goose
3. Xử lý đầu vào nhị phân tương tự thông thường tương thích, cung cấp 8 cặp đầu vào nhị phân tương tự & 4 cặp đầu ra nhị phân
4. Cung cấp giao diện 1 RG-B / PPS, có thể truy cập tín hiệu thời gian RG-B hoặc PPS đồng bộ hóa với đồng hồ GPS đồng bộ.
Thông số kỹ thuật
Đầu vào nhị phân
|
|
Không.
| 8 cặp |
Đặc điểm đầu vào | 0V ~ 250V (DC) hoặc không có dự phòng (được xác định tự động) |
tần số mẫu | 10kHz |
Giải quyết thời gian | 100μs |
Thời gian đo tối đa | 1,50 × 105 giây |
Lỗi thời gian | ± 1ms (0,001s ~ 1s) ± 0,1% (1 giây ~ 1,50 × 105 giây) |
Đặt Phạm vi Thời gian Trả nợ (được đặt bằng phần mềm) | 0ms 25ms |
Cách ly điện | Cách ly điện 8 cặp |
Tham số Trở kháng Ngưỡng (không có liên hệ) | 5 kΩ khoan 13kΩ
|
Giao diện đồng bộ hóa (GPS) |
|
| Thiết bị đồng bộ hóa vệ tinh KSGGPS) là tùy chọn; Giao diện đồng bộ hóa mã B (RS485) |
Đầu ra nhị phân |
|
No | 4 cặp |
Kiểu | không có contants và không cực, được kiểm soát bởi phần mềm |
Công suất AC | Vmax: 250V (DC) / Imax: 3A |
Công suất DC | Vmax: 250V (DC) / Imax: 1A |
Cung cấp năng lượng |
|
Điện áp định mức | 220v (AC) |
Điện áp cho phép | 100V ~ 240V (AC) |
Tần số định mức | 50Hz |
Tần suất cho phép | 40 ~ 60Hz |
Hiện hành | 1A (tối đa) |
Giao diện FT3 |
|
Sử dụng tiêu chuẩn | IEC60044-7 / 8 |
Nhà ga số | 3 cặp |
Loại giao diện | ST |
Độ dài sóng | 850nm |
Loại cáp quang | 62,5 / 125μm, đa chế độ |
Khoảng cách truyền | 1km |
Giao diện truyền thông Ethernet |
|
Kiểu | 10/100 Base-TX (10/100 Mbit, cặp xoắn / tự động giao nhau) |
Số cổng | 1 cặp |
Loại giao diện | RJ45 |
Loại cáp | 5 cặp xoắn |
Chỉ dẫn nhà nước | LED xanh (ánh sáng): kết nối hiệu quả LED màu vàng (nhấp nháy): truyền dữ liệu |
Giao diện truyền thông sợi quang |
|
Kiểu | 100Base-FX (100Mbit, cáp quang, song công hoàn toàn) |
Số cổng | 4 cặp |
Loại giao diện | SC |
Loại cáp | 62,5 / 125μm (cam nhiều sợi) |
Độ dài sóng | 1300nm |
Khoảng cách truyền | > 1Km |
Chỉ dẫn nhà nước | SPD màu xanh lá cây (ánh sáng): kết nối hiệu quả Liên kết / AcT màu vàng (nhấp nháy): truyền dữ liệu |
Môi trường hoạt động |
|
Nhiệt độ hoạt động | -10oC + 50oC |
Nhiệt độ lưu trữ và vận chuyển | -20oC + 70oC |
Độ ẩm | 5 ~ 90% độ ẩm tương đối, không ngưng tụ
|
