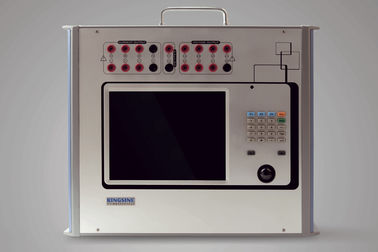

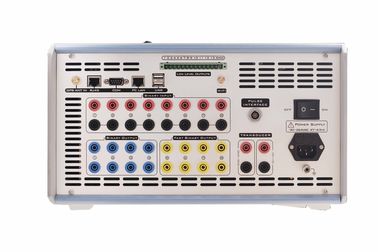

Bộ kiểm tra rơle sợi quang KF920 Bộ kiểm tra rơle bảo vệ

Bộ kiểm tra rơle sợi quang KF920 Bộ kiểm tra rơle bảo vệ
Bộ kiểm tra rơle sợi quang KF920 Bộ kiểm tra rơle bảo vệ Bộ kiểm tra rơle sợi quang KF920 Bộ kiểm tra rơle bảo vệ Bộ kiểm tra rơle sợi quang KF920 Bộ kiểm tra rơle bảo vệ

Hình ảnh lớn :  Bộ kiểm tra rơle sợi quang KF920 Bộ kiểm tra rơle bảo vệ

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: KINGSINE
Chứng nhận: ISO9001:2008,CE
Số mô hình: KF920
Thanh toán:
Số lượng đặt hàng tối thiểu: 1pc
Thời gian giao hàng: 15days
Điều khoản thanh toán: T/T
Chi tiết sản phẩm
Điểm nổi bật:

thử nghiệm rơle bảo vệ

,

thử nghiệm bảo vệ rơle

Bộ kiểm tra rơle sợi quang KF920

Tính năng, đặc điểm:

  1. Thử nghiệm thích hợp cho tất cả các loại rơle điện từ, rơle Microcomputer
  2. 8 cổng sợi, 8 FT3 truyền và 2FT3 nhận thiết kế cổng,
  3. Thiết bị đo năng lượng và hiệu chuẩn đầu dò
  4. Có thể đăng ký và mô phỏng GOOSE, tín hiệu SMV.
  5. Cơ sở cho Đơn vị Hợp nhất và thử nghiệm rơle IED số
  6. 13 đầu ra tín hiệu mức thấp để thử nghiệm rơle bảo vệ mức thấp

Thiết kế thử nghiệm Universal độc đáo, bảng điều khiển và chuột điều khiển cục bộ sẵn có với hệ thống Windows để kiểm tra đầy đủ chức năng và cung cấp cơ sở mô-đun WIFI cho điều khiển từ xa bằng kết nối Laptop bên ngoài.

Thử nghiệm thích hợp cho tất cả các loại rơle điện từ, rơle Microcomputer; hoàn thành biên dịch các giao thức IEC61850 / IEC60044-7 / 8, Thiết bị cho đơn vị hợp nhất và thử nghiệm rơle IED số.

8 cổng sợi, 8 FT3 truyền và 2FT3 nhận thiết kế cổng, mỗi cổng sợi có thể chuyển nhiều nhóm SMV và GOOSE, mỗi khả năng SMV định cấu hình lên đến 64 kênh lấy mẫu.

Có thể đăng ký và mô phỏng GOOSE, tín hiệu SMV.

Cơ sở nhập / xuất / tải xuống / lưu tập tin Ngôn ngữ cấu hình máy trạm

(Tệp định dạng SCD / ICD / CID / NPI).

Mô phỏng các điều kiện lỗi mạng bất thường (Mất khung, đặt hàng sai, chất lượng bất thường, gửi lại tin nhắn, dữ liệu bất thường, đồng bộ hóa, v.v.)

13 đầu ra tín hiệu mức thấp để thử nghiệm rơle bảo vệ mức thấp.

Cơ sở cho đồng hồ năng lượng và hiệu chuẩn đầu dò.

Đo AC / DC, 0 ~ 600V, 0 ~ 5A.

Thông số kỹ thuật KF920

Kênh tương tự

Hiện hành:

AC 6X30A @ 450VA

AC 3X60A @ 850VA

AC 1X100A @ 1000VA

DC 6X20A @ 300W

Vôn:

AC 7X130V LN @ 80VA

AC 3X260V LN @ 110VA

AC 3X130V LN @ 80W, lớp 0,2

Độ chính xác:

AC 0,1 lớp, lớp DC 0,2

Biến dạng:

<0,1%

Phụ trợ DC:

0 ~ 300V @ 120W

13 Đầu ra cấp thấp

Số lượng:

13 kênh, đầu nối Phoenix

Vôn:

AC 0 ~ 8Vrms, DC 0 ~ 10V

Hiện hành:

Đánh giá 2mA, tối đa 10mA thoáng qua.

Quyền lực:

≥0,5VA

Độ chính xác:

<0,2% (0,01 ~ 0,8Vrms)

<0,1% (0,8 ~ 8Vrms)

Nghị quyết:

250uV

Biến dạng (THD%)

<0,1%

Cổng Ethernet sợi

Chế độ:

Song công hoàn toàn 100Base-FX

Số lượng:

8 cặp

Kiểu:

LC

Loại sợi:

62,5 / 125um (Nhiều sợi quang, Đỏ cam)

Bước sóng

1310nm

Khoảng cách truyền

> 1Km

Chỉ số:

SPD Green (ánh sáng): kết nối hợp lệ

Liên kết / Act Yellow (nhấp nháy): Trao đổi dữ liệu

Tần số & góc pha

Dải tần số:

DC ~ 1,2khZ

Tần số chính xác

± 1ppm

Độ phân giải tần số:

0,001Hz

Góc pha:

-360 ~ + 360 °

Độ chính xác pha

Kiểu <0,05 °, <0,1 ° Guar, 50 / 60Hz

Độ phân giải pha:

0,01 °

Đầu vào nhị phân

Số lượng:

8 cặp

Kiểu:

Ướt / khô, đếm xung, đo

Ngưỡng:

0 ~ 600Vdc, phần mềm được kiểm soát

Tỷ lệ mẫu:

10KHz

Thời gian giải quyết:

100us

Giảm thời gian:

0 ~ 25ms (Kiểm soát phần mềm)

Phạm vi thời gian:

Vô hạn

Lỗi thời gian:

±1ms@0.001~1s

± 0,1% @> 1 giây

Cách ly điện:

4 cô lập với mỗi 2 cặp

Trở kháng đầu vào:

600KΩ

Đầu ra nhị phân (Loại rơle)

Số lượng:

4 cặp

Kiểu:

Liên hệ chuyển tiếp miễn phí tiềm năng, kiểm soát phần mềm

Công suất AC

Vmax: 400Vac / Imax: 8A / Pmax: 2500VA

Phá vỡ công suất DC

Vmax: 300Vdc / tối đa: 5A / Pmax: 150W

Đầu ra nhị phân (Bán dẫn tốc độ cao)

Số lượng:

4 cặp

Kiểu:

Chất bán dẫn, tiềm năng miễn phí

Phá vỡ công suất DC

Vmax: 350Vdc, ac (pp) /Imax 0.5A/Pmax:150W

Thời gian đáp ứng:

100us

Đo lường AC / DC

Phạm vi điện áp:

0 ~ 600V, DC / ACrms, (Rg: 1V, 10V, 60V, 600V)

Độ chính xác điện áp:

<0,5% rg

Phạm vi hiện tại:

0 ~ 5Arms (đầu vào kẹp)

Độ chính xác hiện tại:

<0,5% rg

Dải tần số:

45 ~ 65Hz, Độ chính xác <0,01Hz

Độ chính xác của pha:

0 ~ 360 °, <0,5 °

Điều hòa

2 ~ 20 lần, <0,5% rg

Hiệu chuẩn đầu dò

Dòng điện một chiều

Phạm vi:

DC: 0 ~ ± mA, 1 ~ ± 20mA, Phạm vi tự động

Tối đa:

600mA

Trở kháng đầu vào:

15Ω

Độ chính xác:

<0,02% rg typ. <0,05% rg Guar.

Điện áp DC

Phạm vi:

DC: 0 ~ ± 10V

Tối đa:

± 11V

Trở kháng đầu vào:

1 triệu

Độ chính xác:

<0,02% rg typ, <0,05% rg Guar

Hiệu chuẩn đồng hồ năng lượng

Sử dụng cảm biến:

Công tơ cơ / mét điện tử

Đầu ra cảm biến:

Cấp cao: ≥4,5V, Cấp thấp: 0,2V

Đầu vào xung:

1 cổng

Phạm vi xung:

Tối đa 500KHz xung đầu vào.

Đầu ra xung:

1 đầu ra bóng bán dẫn

Khác, Kích thước & Trọng lượng

Cổng mạng:

2x10 / 100 / 1000M Cơ sở-Tx RJ45

USB:

2Xusb 2.0 Một loại nữ

Cổng đồng bộ hóa:

IRIG-B, GPS BNC Ant, IEEE1588

Khác:

RS-232

Kích thước:

358x149x297mm

Cân nặng:

<19kg

Cung cấp điện & môi trường

Điện áp đầu vào danh nghĩa

220v

Đầu vào cho phép

100 ~ 264Vac

Tần số danh nghĩa

50 / 60Hz

Tần số cho phép

45 ~ 65Hz

Sự tiêu thụ năng lượng

Tối đa 2000VA

Nhiệt độ (hoạt động)

0oC ~ 55oC

Nhiệt độ (lưu trữ)

-20oC ~ 70oC

Độ ẩm

5% -95% rh, không ngưng tụ
