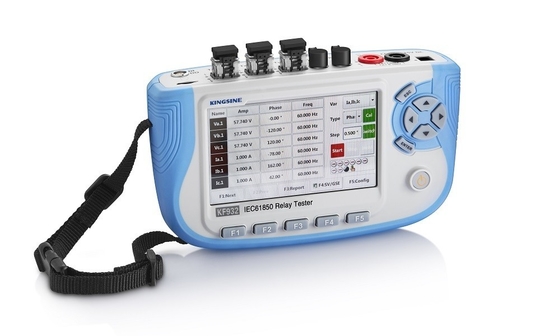

Kiểm tra rơ le bảo vệ kỹ thuật số cầm tay Thiết bị kiểm tra rơ le KF932 IEC61850

Kiểm tra rơ le bảo vệ kỹ thuật số cầm tay Thiết bị kiểm tra rơ le KF932 IEC61850
Kiểm tra rơ le bảo vệ kỹ thuật số cầm tay Thiết bị kiểm tra rơ le KF932 IEC61850

Hình ảnh lớn :  Kiểm tra rơ le bảo vệ kỹ thuật số cầm tay Thiết bị kiểm tra rơ le KF932 IEC61850

Thông tin chi tiết sản phẩm:
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: KINGSINE
Chứng nhận: CE/ISO9001
Số mô hình: KF932
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiation
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 100 bộ / tháng
Chi tiết sản phẩm
Đầu vào: AC100 ~ 240V , 50 / 60Hz , 0,7A Đầu ra: DC15V , 1,66A
Khoảng cách truyền: ≧ 1km Ứng dụng: IEC61588 lần và các thông điệp mạng khác
màn hình hiển thị: Màn hình LCD 4.3 không cảm ứng Loại cổng: Thiết bị đầu cuối cao su
Điểm nổi bật:

Kiểm tra rơ le bảo vệ kỹ thuật số cầm tay

,

Kiểm tra rơ le bảo vệ KF932

,

Thiết bị kiểm tra rơ le IEC61850

Kiểm tra rơ le bảo vệ kỹ thuật số cầm tay Bộ kiểm tra rơ le KF932 IEC61850



Detập lệnhof Bộ kiểm tra rơ le KF932 IEC61850

Được áp dụng cho rơ le bảo vệ kỹ thuật số, Thiết bị đo lường & điều khiển, IED tuân thủ IEC61850, Bộ hợp nhất và kiểm tra và phát hiện hệ thống điều khiển trạm biến áp;
Màn hình cảm ứng và bàn phím, đáp ứng các thói quen sử dụng khác nhau.
Pin lithium dung lượng lớn 4400mAh, làm việc liên tục hơn 10 giờ.
Kích thước nhỏ, dễ dàng di chuyển.



Tính năng của Bộ kiểm tra rơ le KF932 IEC61850

dựa trên các tiêu chuẩn liên quan đến trạm biến áp thông minh để phân tích thông báo SV, GOOSE, IRIG-B và IEEE1588, tính toán độ lớn, pha và tần số của điện áp và dòng điện cũng như theo dõi thời gian thực của thiết bị đầu cuối ảo GOOSE.

● Nhận thử nghiệm vòng kín của các thiết bị thông minh thông qua SV, gửi tin nhắn GOOSE, đăng ký và xuất bản tin nhắn GOOSE;

● Chức năng phát hiện pha đạt được bằng cách phân tích và tính toán các khối điều khiển khác nhau;Đầu vào và đầu ra nhị phân của tiếp điểm cứng có thể được hoàn thành trên độ trễ truyền hộp hoạt động thông minh và SOE về độ chính xác của phép đo;

● Chức năng đồng bộ hóa và phân tích thống kê ngoại lệ SV và GOOSE để đạt được sự tích hợp của đơn vị rời rạc, mất khung hình và đo độ trễ tuyệt đối.

● Với kích thước nhỏ, màn hình cảm ứng hoạt động thuận tiện và khả năng đo lường và phân tích và thử nghiệm mạnh mẽ, đáp ứng rất nhiều cho việc vận hành trạm biến áp thông minh, bảo trì và gỡ lỗi các thiết bị bảo vệ, giám sát và điều khiển, IED tuân thủ IEC61850, đơn vị hợp nhất và trạm hệ thống điều khiển Các yêu cầu phát hiện và vận hành.



Đặc điểm kỹ thuật của Bộ kiểm tra rơ le KF932 IEC61850

1 Nguồn điện

Nguồn cấp

Pin

Pin lithium dung lượng lớn

Bộ chuyển đổi điện

Đầu vào: AC100 ~ 240V, 50 / 60Hz, 0,7A
Đầu ra: DC15V, 1.66A

2 Điện năng tiêu thụ

Sự tiêu thụ năng lượng

Sự tiêu thụ năng lượng

≦ 6W

Cung cấp năng lượng làm việc

Làm việc liên tục hơn 10 giờ

3 Giao diện cổng giao tiếp

Cổng giao tiếp Ethernet quang

Người mẫu

100Base-FX (Mạng cáp quang song công 100M)

Loại cổng

LC

Bước sóng

1310nm

Khoảng cách truyền

≧ 1km

Ứng dụng

IEC61588 lần và các thông điệp mạng khác



Giao diện giao tiếp cổng nối tiếp quang

Số cổng

2 chiếc

Loại cổng

ST

Bước sóng

62,5 / 125μm Sợi đa chế độ, Bước sóng 850nm

Khoảng cách truyền

≧ 1km

Ứng dụng

Nhận / Gửi IEC60044-7 / 8 (FT3), bộ thu phát tín hiệu Định thời IRIG-B



Giao diện truyền thông đầu vào tương tự

Số cổng

1 cặp

Loại cổng

Thiết bị đầu cuối cao su



Giao diện giao tiếp đầu vào / đầu ra tiếp điểm cứng

Số cổng

2 cặp

Loại cổng

Ổ cắm hàng không đến thiết bị đầu cuối cao su



Giao diện khe cắm thẻ nhớ TF

Số cổng

1 cái

Ứng dụng

Thẻ TF để nhập toàn bộ tệp cấu hình trạm, ghi tài liệu, lưu trữ / xuất báo cáo thử nghiệm và nâng cấp phần mềm.



Giao diện truyền thông đầu vào tương tự

Số cổng

1 cặp


4 Tín hiệu thời gian

Tín hiệu thời gian

IRIG-B

Độ chính xác thời gian <1us typ

IEC 61588

Độ chính xác thời gian <1us typ

5 Thông số cơ học

Thông số cơ học

Màn hình hiển thị

Màn hình LCD 4.3 không cảm ứng

Kích cỡ

176 × 100 × 58 mm

Trọng lượng

≦ 0,75kg


6 Phạm vi nhiệt độ

Phạm vi nhiệt độ

Độ cao

≤5000m

Nhiệt độ môi trường xung quanh

Nhiệt độ hoạt động bình thường: -10 ~ 55 ℃
Lưu trữ và vận chuyển: -25 ~ 85 ℃

Độ ẩm tương đối

5 % ~ 95 %

Áp suất không khí

60 ~ 106KPa



Lợi thế của Bộ kiểm tra rơ le KF932 IEC61850

Không.

Mục phân tích

Nội dung phân tích

Đo lường và phân tích SMV

Đánh chặn

Tự động chặn tin nhắn SV từ 3 cổng quang và 1 giao diện quang

Giá trị hiệu quả

Kênh hiển thị thời gian thực của biên độ, pha và tần số

Oscillography

Hiển thị thời gian thực của dạng sóng

Thành phần trình tự

Thời gian thực hiển thị thứ tự thuận V1, thứ tự âm V2, thứ tự dương không V0 về cường độ và pha

Sức mạnh

Hiển thị thời gian thực của pha ABC và ba pha hoạt động, công suất phản kháng, công suất biểu kiến ​​và hệ số công suất

Đồ thị vector

Độ lớn và mối quan hệ pha của điện áp và dòng điện ba pha được hiển thị dưới dạng vectơ

Harmonic

Hiển thị thời gian thực 0 ~ 19 sóng hài và hiển thị nội dung sóng hài dưới dạng biểu đồ

Tham số tin nhắn

Hiển thị thời gian thực các thông số tin nhắn hiện tại, tin nhắn gốc và tin nhắn đã được phân tích cú pháp

Khác thường
tin nhắn

Số lượng tin nhắn bất thường

Rời rạc
Giá trị

Số lượng tin nhắn trong mỗi tin nhắn rời rạc
