Bộ kiểm tra rơle K3163i tuân thủ tiêu chuẩn IEC61850-9-1, IEC61850-9-2 IEC60044-7 / 8

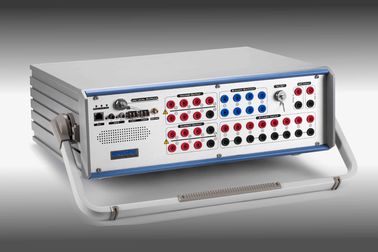

K3163i Relay Testing Kit Complied IEC61850-9-1, IEC61850-9-2 IEC60044-7/8
K3163i Relay Testing Kit Complied IEC61850-9-1, IEC61850-9-2 IEC60044-7/8

Hình ảnh lớn :  Bộ kiểm tra rơle K3163i tuân thủ tiêu chuẩn IEC61850-9-1, IEC61850-9-2 IEC60044-7 / 8

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: KINGSINE
Chứng nhận: ISO9001,CE
Số mô hình: K3163i

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: T / T trước, L / C
Khả năng cung cấp: 50 bộ / M
Chi tiết sản phẩm
Điểm nổi bật:

protection relay test equipment

,

secondary injection relay test set

Thiết kế tất cả trong một, tích hợp IEC61850 SV & GOOSE, đầu ra kênh analog 6I + 4V, GPS sẵn có và IRIG-B, và các chức năng nâng cao khác.

  • Ứng dụng kiểm tra rơle phổ
  • Tuân thủ theo tiêu chuẩn IEC61850-9-1, IEC61850-9-2, IEC60044-7 / 8, v.v.

  • Cổng sợi 100 / 1000Mbit cho mô phỏng SMV và GOOSE

  • Các kênh đầu ra gánh nặng cao độc lập 6x35A & 4x 310V

  • Đầu ra tín hiệu mức thấp độc lập 13 kênh

  • Đo AC / DC (đầu vào 8 kênh, lớp 0,1, 0-600V / 0-5A, phạm vi tự động)

  • Hiệu chuẩn đầu dò (lớp 0,02)

  • Hiệu chuẩn máy đo năng lượng (Máy cơ & điện tử)

  • Phát tạm thời lên tới 3KHz

  • Nhẹ, <18Kg

  • Các mô-đun kiểm thử phần mềm KRT đầy đủ chức năng

  • Bảo hành 3 năm miễn phí sửa chữa và bảo trì trọn đời

  • Nâng cấp phần mềm miễn phí

Đặt hàng tham khảo

Mô hình Đầu ra hiện tại Đầu ra điện áp
K3166 Tối đa 6 × 35A @ 450VA / 3 × 70A @ 850VA tối đa Tối đa 7 × 130V @ 75VA
K3166i Tối đa 6 × 35 A @ 450VA / 3 × 70 A @ 850VA tối đa Tối đa 7 × 310V @ 90VA
K3163 Tối đa 6 × 35 A @ 450VA / 3 × 70 A @ 850VA tối đa Tối đa 4 × 130V @ 75VA
K3163i Tối đa 6 × 35 A @ 450VA / 3 × 70 A @ 850VA tối đa Tối đa 4 × 310V @ 124VA
K3130 Tối đa 3 × 35 A @ 450VA Tối đa 4 × 130V @ 75VA
K3130i Tối đa 3 × 35 A @ 450VA Tối đa 4 × 310V @ 124VA

Có khả năng những gì loạt K31 có thể kiểm tra

Mặt hàng Số ANSI®
Bộ chuyển tiếp và hợp nhất IED số IEDs
Rơle bảo vệ khoảng cách 21
Đồng bộ hóa hoặc đồng bộ hóa kiểm tra rơle 25
Rơle điện áp 27
Rơle điện định hướng 32
Rơle không đủ nguồn hoặc thiếu năng lượng 37
Trình tự âm quá dòng rơle 46
Rơle quá dòng / chạm đất 50
Đảo ngược thời gian quá dòng / rơle lỗi đất 51
Rơle hệ số công suất 55
Rơle quá áp 59
Rơle cân bằng điện áp hoặc hiện tại 60
Rơle quá dòng định hướng 67
Rơle hướng đất lỗi 67N
Rơle quá dòng DC 76
Đo góc pha hoặc rơle bảo vệ ngoài bước 78
Thiết bị đóng lại tự động 79
Rơle tần số 81
Rơle bảo vệ quá tải động cơ 86
Rơle bảo vệ khác biệt 87
Rơle điện áp định hướng 91
Rơle định hướng điện áp và điện 92
Rơ le 94
Rơle điều chỉnh điện áp
Rơle quá mức, Z>
Rơ le bảo hiểm, Z
Rơle thời gian trễ



Đặc điểm

  • Đầu ra 10 kênh (6x35A & 4x 310V), Mỗi kênh đầu ra là điều khiển độc lập và đồng thời về cường độ, góc pha và giá trị tần số, có thể truyền sóng DC, AC và sóng hài lên đến 20 lần.
  • Bộ mô phỏng pin biến thiên, DC 0-350V, tối đa 140Watts.

  • 13 Kênh cấp thấp xuất tối đa tối đa 8Vac / 10Vdc.

  • Đo AC / DC 0-600V / 0-5A trong lớp 0,1.

  • Các mô-đun và mẫu thử nghiệm đồ họa để thử nghiệm các rơle khác nhau

  • Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công

  • Thử nghiệm bắn / tìm kiếm / kiểm tra, điểm và nhấp

  • Cơ sở xuất nhập khẩu RIO / XRIO

  • Chuyển sang kiểm tra lỗi (SOTF)

  • Mô hình hệ thống điện để thử nghiệm động

  • Thử nghiệm đầu cuối đồng bộ hóa GPS và IRIG-B

  • Hiển thị Vector trực tuyến

  • Kết quả kiểm tra tự động giả định

  • Tạo báo cáo thử nghiệm tự động

  • Phát hiện chống cắt, hệ thống dây sai kết nối báo động và tự bảo vệ, bảo vệ quá tải và quá nhiệt

Tham số

Đầu ra điện áp
Phạm vi đầu ra & sức mạnh 4 × 310 V ac (LN) Tối đa 124 VA mỗi
2 × 620 V ac (LL) Tối đa 248 VA mỗi
3 × 350 V dc (LN) Tối đa 140 W mỗi
Độ chính xác

AC: <0,03% Rd + 0,01Rg Loại.

<0,07% Rd + 0,03Rg Guar.

  DC: ± 10mV @ <5V, ± 0,5% @ ≥5V

Nghị quyết 1mV
Méo mó <0,05% Loại. / <0,1% Guar.
Đầu ra hiện tại
Phạm vi đầu ra & sức mạnh 6 × 35A ac (LN) Tối đa 450 VA mỗi
3 × 70A ac (2L-N) Tối đa 850 VA mỗi
1 × 100A ac (6L-N) Tối đa 1200 VA
3 × 20A dc (LN) Tối đa 300W mỗi
Độ chính xác

AC: <0,05% Rd + 0,02Rg Loại.

<0,15% Rd + 0,05Rg Guar.

  DC: ± 5mA @ <1A, ± 0,5% @ ≥1A
Nghị quyết 1mA
Méo mó <0,05% Loại. / <0,1% Guar.
13 đầu ra kênh cấp thấp
Số lượng 13 kênh, ổ cắm hàng không 16 pin
Phạm vi đầu ra điện áp AC 0 ~ 8V, DC 0 ~ 10V
Phạm vi đầu ra hiện tại Danh nghĩa tối đa 2mA, tối đa 10mA
Nguồn ra ≥0,5VA
Độ chính xác

(0,01 ~ 0,8 Vrms): <0,05% Loại. / <0,1% Guar.

(0,8 ~ 8 Vrms): <0,02% Loại. / <0,05% Guar.

Nghị quyết 0,25mV
Biến dạng (THD%) <0,05% Loại. / <0,1% Guar.
Tần số & góc pha
Dải tần số DC ~ 1KHz, 3KHz thoáng qua
Độ chính xác tần số ± 1ppm
Độ phân giải tần số 0,001 Hz
Phạm vi pha -360 ° ~ 360 °
Độ chính xác pha <0,05 ° Loại. / <0,1 ° Guar. 50 / 60Hz
Độ phân giải pha 0,001 °
Cổng Ethernet & Cáp GO61850 (Chức năng tùy chọn)
Cổng sợi

2 x 100Base-FX Full duplex, loại LC

(Tùy chọn tới 10 / 100Mbit, loại Ethernet Ethernet)

Loại sợi 62,5 / 125um (Nhiều sợi quang, Đỏ cam)
Bước sóng 1310nm
Khoảng cách truyền > 1Km
Chỉ tiêu

Spd Green (ánh sáng): Kết nối hợp lệ

Liên kết / Act Yellow (Nhấp nháy): Trao đổi dữ liệu

Chú thích: Tất cả phần cứng của mô-đun này đã sẵn sàng để hoạt động
A. Nguồn điện áp DC (Bộ mô phỏng pin)
Phạm vi Tối đa 0 ~ 350V @ 140W
Độ chính xác 0,5% Rg Guar.
Đầu vào nhị phân
Số lượng 8pairs
Kiểu ướt / khô, đo lường
Ngưỡng 10 ~ 600Vdc hoặc tiềm năng miễn phí, có thể lập trình
Thời gian giải quyết 100us
Giảm thời gian 0 ~ 25ms (Kiểm soát phần mềm)
Phạm vi thời gian Vô hạn
Lỗi thời gian ± 1ms @ 0,001 ~ 1s, ± 0,1% @> 1s
Cách ly điện 4 cô lập với mỗi 2 cặp
Đầu ra nhị phân (Loại chuyển tiếp)
Số lượng 4pairs
Kiểu Liên hệ chuyển tiếp miễn phí tiềm năng, kiểm soát phần mềm
Công suất AC Vmax: 400Vac / Imax: 8A / Pmax: 2500VA
Phá vỡ công suất DC Vmax: 300Vdc / Imax: 5A / Pmax: 150W
Đầu ra nhị phân (Loại bán dẫn)
Số lượng 4pairs
Kiểu: Bộ sưu tập mở, ổ cắm hàng không 14 pin
Phá vỡ công suất DC

5 ~ 15Vdc / 5mA, tối đa 10mA

AC không cho phép

Thời gian đáp ứng: 100us
Đồng bộ hóa
  Chế độ đồng bộ hóa

Đầu nối ăng ten GPS, SMA

IRIG-B, FT3

IEEE1588

Cung cấp điện & môi trường
Điện áp đầu vào danh nghĩa 100 ~ 240Vac
Điện áp đầu vào cho phép 85 ~ 264Vac, 125 ~ 350VDC
Tần số danh nghĩa 50 / 60Hz
Tần số cho phép 45Hz ~ 65Hz
Sự tiêu thụ năng lượng Tối đa 1500 VA
Kiểu kết nối Ổ cắm AC tiêu chuẩn 60320
Nhiệt độ hoạt động -10oC ~ 55oC
Nhiệt độ lưu trữ -20oC ~ 70oC
Độ ẩm <95% rh, không ngưng tụ
Khác
Kết nối PC Ethernet Ethernet, 10/100 / 1000M
Trạm tiếp đất Ổ cắm chuối 4mm
Cân nặng 18 Kg
Kích thước (W x D x H) 468 × 375 × 164 (mm)



Thông tin bổ sung (Mô-đun tùy chọn)

Đầu vào đo DC (Bộ hiệu chuẩn đầu dò)
Đầu vào điện áp Phạm vi 0 ~ ± 10V dc
Đầu vào tối đa D 11V
Độ chính xác <0,02% rg Loại. <0,05% rg Guar.
Trở kháng đầu vào 1 triệu
Đầu vào hiện tại Phạm vi 0 ~ ± 1mA / 1 ~ ± 20mA, phạm vi tự động
Đầu vào tối đa 600mA
Độ chính xác <0,02% rg Loại. <0,05% rg Guar.
Trở kháng đầu vào 15 ohm
Đầu vào đo AC / DC (Đồng hồ chuẩn)
Số lượng đầu vào 8 đầu vào (pha trộn với các cặp đầu vào nhị phân)
Phạm vi điện áp 0 ~ 600Vrms (Rg: 0,1V, 1V, 10V, 60V, 600V)
Độ chính xác điện áp <0,1% Rg
Phạm vi hiện tại 0 ~ 5Arms (đầu vào kẹp)
Độ chính xác hiện tại <0,1% Rg
Tỷ lệ mẫu 10KHz
Trở kháng đầu vào 600KΩ
Dải tần số 45 ~ 65Hz, Độ chính xác <0,01Hz
Độ chính xác pha 0 ~ 360 °, <0,2 ° Loại.

Hiệu chuẩn đồng hồ năng lượng
Sử dụng cảm biến Công tơ cơ / mét điện tử
Đầu ra cảm biến Đòn bẩy cao:> 4,5V, Mức thấp: <0,2V
Đầu vào xung Cổng đầu vào 1 xung
Phạm vi xung Tối đa 500KHz đầu vào xung.
Đầu ra xung

1 Đầu ra bóng bán dẫn, Bộ thu mở, 5-15Vdc / 5mA
