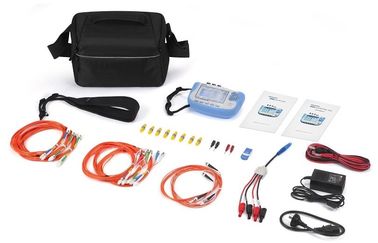

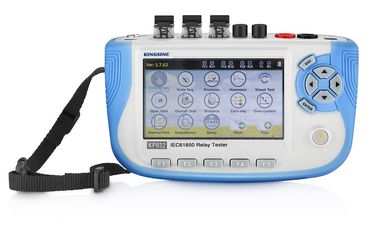

KF932 IEC61850 Bộ thử nghiệm Relay áp dụng cho Relay bảo vệ kỹ thuật số

Không.

Đo lường SMV và

phân tích

Tự động chặn tin nhắn SV từ 3

cổng quang và 1 giao diện quang

Giá trị hiệu quả

Kênh hiển thị thời gian thực của biên độ, pha

và tần số

Hiển thị thời gian thực của dạng sóng

Hiển thị thời gian thực trình tự dương V1,

chuỗi âm V2, chuỗi dương 0

V0 độ lớn và pha

Hiển thị thời gian thực của pha ABC và ba

pha hoạt động, công suất phản kháng, công suất biểu kiến

và hệ số công suất

Mối quan hệ độ lớn và pha của

điện áp và pha ba pha được hiển thị

ở dạng vector

Hiển thị thời gian thực 0 ~ 19 hài, và hiển thị

nội dung hài hòa trong hình thức biểu đồ

Hiển thị thời gian thực của tin nhắn hiện tại

tham số, thông điệp ban đầu và được phân tích cú pháp

thông điệp

Tin nhắn bất thường

Số lượng tin nhắn bất thường

Giá trị rời rạc

Số lượng tin nhắn trong mỗi rời rạc

GOOSE phân tích và

phân tích

Tự động chặn tin nhắn GOOSE

từ 3 ​​cổng quang

Hiển thị thời gian thực trạng thái ảo

thiết bị đầu cuối, hỗ trợ một loạt các màn hình.

Tự động ghi lại thời gian thiết lập lại của ảo

thiết bị đầu cuối.

Hiển thị thời gian thực của giá trị tin nhắn hiện tại

và giá trị tin nhắn ban đầu.

Số lượng tin nhắn bất thường

Ghi lại và phân tích tin nhắn ngoại tuyến

Đo lưu lượng

sức mạnh dị thường

Thống kê thời gian thực về quy mô lưu lượng mạng và

nhận được năng lượng quang

Tin nhắn PCAP

phân tích

Phân tích ngoại tuyến các tin nhắn được lưu trữ trong PCAP

định dạng

Kiểm tra cực tính của máy biến áp

Thông qua đầu ra của tin nhắn SV, GOOSE

mô phỏng tin nhắn và mô tả lại với nhau

với đầu vào nhị phân và đầu ra của tiếp xúc cứng

để bảo vệ, giám sát và kiểm soát IED

kiểm tra thiết bị.

Bằng cách xuất ra nhiều trạng thái liên tiếp, cho

kiểm tra do người dùng xác định. Hướng dẫn trạng thái cá nhân,

cường độ, pha và tần số của điện áp

và hiện tại có thể được thiết lập. Thiết lập trạng thái của

GOOSE thiết bị đầu cuối ảo để đáp ứng các thử nghiệm khác nhau

yêu cầu.

Đo độ trễ chuyển và thời gian SOE

độ chính xác giữa GOOSE và khó

tiếp xúc.

Xếp chồng

điều hòa

2 ~ 19 sóng hài được đặt lên trên

điện áp cơ bản đầu ra và hiện tại để

nhận ra thử nghiệm của các thiết bị IED như

bảo vệ, đo lường và kiểm soát.

Cung cấp năng lượng

Pin lithium dung lượng lớn

Đầu vào: AC100 240V, 50 / 60Hz, 0.7A

Đầu ra: DC15V, 1.66A

Sự tiêu thụ năng lượng

  6W

Làm việc liên tục trong 10 giờ

Cổng giao tiếp Ethernet quang

100Base-FX (Mạng cáp quang song công hoàn toàn 100M)

LC

1 310nm

1km

IEC61588 Times và các tin nhắn mạng khác

Giao diện cổng nối tiếp quang

2 chiếc

ST

Sợi 62,5 / 125μmMultimode, Bước sóng 850nm

1km

Nhận / gửi IEC60044-7 / 8 (FT3), Thời gian IRIG-B

thu phát tín hiệu

Giao diện truyền thông đầu vào tương tự

1 cặp

Thiết bị đầu cuối cao su

Giao diện liên lạc đầu vào / đầu ra cứng

2 cặp

Ổ cắm hàng không vào ga cao su

Giao diện khe cắm thẻ TF

1 chiếc

Thẻ TF để nhập toàn bộ cấu hình trạm

tập tin, ghi chép tài liệu, lưu trữ / xuất kiểm tra

báo cáo và nâng cấp phần mềm.

Giao diện truyền thông đầu vào tương tự

1 cặp

Tín hiệu thời gian

Thời gian chính xác <1us typ

Thời gian chính xác <1us typ

Thông số cơ khí

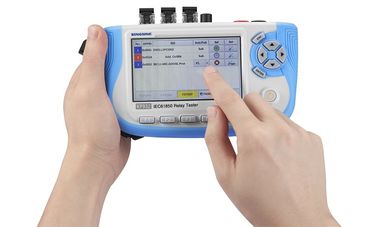

Màn hình LCD 4.3 '(có chức năng cảm ứng)

176 × 100 × 58 mm

0,75kg

Phạm vi nhiệt độ

0005000m

Nhiệt độ hoạt động bình thường: -10 55 ℃

Lưu trữ và vận chuyển: -25 85 ℃

5 ％ 95

60 106KPa
