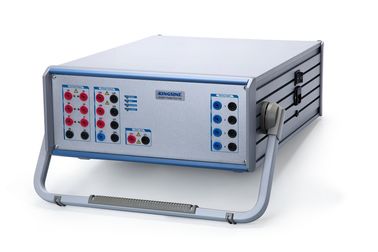

Kiểm tra rơle bảo vệ CE Hỗ trợ giai đoạn kiểm tra thứ cấp của 2 đơn vị sáp nhập

Hỗ trợ pha kiểm tra thứ cấp của 2 đơn vị pha của pha, đó cũng có thể là đơn vị sáp nhập của dữ liệu kênh khác nhau giữa biên độ, pha, so sánh tần số, hiệu chỉnh AD kép hoàn chỉnh, v.v.

Đồng thời để hỗ trợ một điện áp tương tự và một bộ các phép đo kỹ thuật số, bạn có thể chọn tín hiệu tương tự điện áp cho pha tham chiếu, để đạt được các vị trí khác nhau của dữ liệu đơn vị của pha kiểm tra thứ cấp.

Khi kiểm tra kiểm tra pha, chọn dữ liệu kênh, chẳng hạn như điện áp làm pha cơ sở, được đo để kiểm tra biên độ nhóm điện áp pha, pha, tần số, trong khi bảng hiển thị dạng chênh lệch góc và lệch pha và dạng sóng hiển thị biểu đồ so sánh Và sơ đồ vectơ, thông qua so sánh thông tin, có thể kiểm tra cùng một phía của chuỗi pha điện áp, giá trị RMS có đúng hay không, mối quan hệ pha điện áp bên khác nhau, giá trị hiệu dụng có đúng hay không.

KF932 có các đặc điểm của dữ liệu lấy mẫu SV đa quang, khối điều khiển SV hỗ trợ có thể là chế độ mạng hoặc truy cập chế độ điểm-điểm và theo các đặc điểm của chế độ mạng và chế độ điểm tới điểm, nối tiếp thời gian xử lý dữ liệu tương ứng số lượng hoặc quy mô thời gian Xử lý của nó, để đảm bảo độ tin cậy của dữ liệu.

Trong giao diện chính, nhấp vào "Giai đoạn kiểm tra" để vào trang phát hiện lấy mẫu SV mô-đun giai đoạn kiểm tra. Đối với "Kiểm tra trang phát hiện mô-đun pha SV", vui lòng tham khảo "5.2 Phân tích lấy mẫu SV" của hướng dẫn sử dụng.

Nhấp chuột hoặc nhấp vào nút "ENTER" sau khi nhấn lên, xuống phím để chọn khối điều khiển SV sẽ thực hiện giai đoạn kiểm tra. Khi biểu tượng cột được chọn là , nó có nghĩa là lựa chọn đã được chọn. Có thể chọn hai nhóm.

Cần phải chọn "thu thập ròng (số sê-ri)" hoặc "vẽ thẳng (thang thời gian)" tùy theo dữ liệu RAT được nối mạng hay truy cập điểm-điểm và chương trình ứng dụng sẽ tự động xác định cổng quang theo Truy cập dữ liệu SV Khai thác ròng hoặc khai thác thẳng. Đồng thời cũng cần chọn tốc độ lấy mẫu của dữ liệu RAT tương ứng với phần lớn ứng dụng kỹ thuật là 4000Hz. Nên chọn 4000Hz, hiện hỗ trợ 4000Hz (80 điểm / chu kỳ), 12.8kHz (256 điểm / chu kỳ) , 4800Hz (80 điểm / chu kỳ) và 15,36kHz (256 điểm / chu kỳ) ".

Nhấp vào "F2 để tiếp tục" để vào trang so sánh giá trị mẫu giai đoạn kiểm tra. Trước tiên cần chọn kênh của giai đoạn kiểm tra.

Pha A (L1) "để tham khảo, các pha khác là" A (L1) để tính góc pha 0 độ, chạm vào màn hình hoặc nhấn các phím điều hướng để di chuyển con trỏ, nhấn nút "ENTER", sau đó chọn nền màu cho kênh màu vàng, từ khối điều khiển SV trong danh sách kênh bằng các phím lên và xuống để di chuyển con trỏ và nhấn phím "ENTER" để chọn và xác nhận.

Hình: Hai nhóm khối điều khiển giữa các giai đoạn kiểm tra

Nhấp vào "Bảng mô phỏng F2" để hiển thị độ lệch góc ba pha A / B / C (độ lệch góc) và độ chênh lệch biên độ (độ chênh lệch tỷ lệ) ở dạng quay số;

Nhấp vào "Dạng sóng F3" để hiển thị so sánh dạng sóng của hai nhóm kênh ba pha ABC. Trong giao diện so sánh dạng sóng, nhấp vào "F3". Khi "F3: thời gian lấy mẫu" được hiển thị, nhấn mũi tên trái và phải Kéo ngang và thu nhỏ dạng sóng; khi màn hình "F3: chia tỷ lệ biên độ", nhấn hướng của hướng trái và phải để giảm theo chiều dọc và phóng to dạng sóng. Đồng thời chạm vào bánh răng "chu kỳ lấy mẫu" và "thang đo biên độ" trượt trái và phải cũng có thể phóng to và thu nhỏ.

Nhấp vào "Vectơ F4" để hiển thị 2 nhóm vectơ kênh ba pha ABC.
