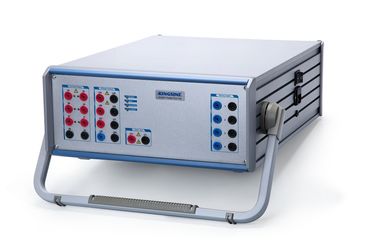

Nhấp vào"GOOSE" trong giao diện chính để vào trang phát hiện thông báo GOOSE.

Thông điệp GOOSE có thể được truy cập từ bất kỳ một trong ba cổng quang học, và nhấp vào"F1: Refresh" để phát hiện các thông điệp GOOSE hiện đang được kết nối.

Số seri: Hiển thị khối điều khiển GOOSE theo số seri;

Cổng: để xác định khối điều khiển GOOOSE hiện tại là từ cổng quang học 1, cổng quang học 2 hoặc cổng quang học 3 truy cập, hiển thị số cổng tương ứng;

Tên IED: Thông báo GOOSE nhận được tự động khớp với tệp SCD. Nếu khớp thành công, tên IED tương ứng sẽ được hiển thị. Nếu không khớp, màn hình sẽ hiển thị "/". Khi nhấp"F2:Display Switch" và "IED Name" Hiển thị địa chỉ đích MAC của thông báo GOOSE;

APPID: Hiển thị APPID của khối điều khiển GOOSE;

Kết quả kiểm tra: Khi thông báo GOOSE nhận được khớp với tệp SCD và hiển thị tên IED, sau đó bấm"F3: Kiểm tra tính nhất quán" để kiểm tra xem tham số thông báo GOOSE có khớp với tệp SCD hay không.Nếu nó là phù hợp, kiểm tra hiển thị thanh kết quả; nếu không, kiểm tra hiển thị thanh kết quả. Nhấphoặcđể xem danh sách kiểm tra tính nhất quán, như được hiển thị trong hình 5.4-1.

Hình 5.4-1 Kết quả khớp tin nhắn

Dẫn tiếp dữ liệu hàng loạt: chuỗi trong chế độ hoạt động liên kết sợi quang, không ảnh hưởng đến dòng chảy dữ liệu sợi, nhưng cũng truy cập vào phân tích dữ liệu bình thường, chức năng thiết bị có thể được sử dụng bình thường.

Nhấn "F4: chuỗi để đóng (cổng mạng quang học) " để mở chức năng chuyển tiếp dữ liệu theo chuỗi cổng quang học,cổng quang 1 hoặc cổng quang 2 nhận dữ liệu từ cổng quang 2 hoặc cổng quang 1 chuyển tiếp lẫn nhau.

Nhấp vào"F5: chuỗi vào đóng (cổng serial quang học)", mở các dữ liệu hàng loạt chức năng chuyển tiếp dữ liệu hàng loạt, RX nhận dữ liệu từ cổng TX cùng một lúc

Từ "Goose phát hiện trang", nhấp vào khối điều khiển GOOSE hoặc nhấp vào các phím mũi tên "up" và "down" để chọn khối điều khiển GOOSE (màu nền của khối điều khiển GOOSE đã chọn là màu vàng),bấm phím "Enter" để nhập vào điều khiển GOOSE đã chọn Chặn trang kiểm tra thiết bị đầu cuối ảo.

Chức năng thử nghiệm "cổng ảo" bao gồm danh sách cổng ảo GOOSE, biểu đồ chỉ báo trạng thái cổng ảo GOOSE, biểu đồ đi qua cổng ảo GOOSE,và GOOSE biến đổi thiết bị đầu cuối ảo lật thời gian bảng ghi, và nhấp vào "F1: danh sách""F2: chỉ định trạng thái" F3 : Đi qua biểu đồ "" F4: Thời gian lật "Bạn có thể chuyển đổi bốn trang chức năng của thử nghiệm thiết bị đầu cuối ảo.

Danh sách thiết bị đầu cuối ảo GOOSE: "danh sách thiết bị đầu cuối ảo GOOSE" hiển thị theo thời gian thực loại kênh thiết bị đầu cuối ảo GOOSE và giá trị trạng thái, nếu trạng thái kênh thiết bị đầu cuối ảo thay đổi,dữ liệu giá trị trạng thái ngay lập tức làm mới, và tự động nhảy đến trang dữ liệu biến, trong khi thay đổi Bit dữ liệu giá trị nền hiển thị màu đỏ.Hiển thị thời gian thực số trạng thái StNum của thông báo GOOSE cho mỗi khung hình và số hàng loạt SqNum để quan sát thay đổi dữ liệu đầu cuối ảo GOOSE.

GOOSE biểu đồ tình trạng thiết bị đầu cuối ảo: "GOOSE biểu đồ tình trạng thiết bị đầu cuối ảo" trong mỗi bản đồ lưới tương ứng với một thiết bị đầu cuối ảo,khi điểm dữ liệu đơn là "1" hoặc dữ liệu hai điểm là "10"Khi bạn nhấp vào biểu đồ lưới, tên kênh, loại và giá trị trạng thái hiện tại cho thiết bị đầu cuối ảo tương ứng được hiển thị ở cuối trang.

Biểu đồ đi qua đầu cuối ảo GOOSE:"Sơ đồ đi qua thiết bị đầu cuối ảo GOOSE" để xem cách hiển thị thời gian thực thiết bị đầu cuối ảo GOOSE trong vòng 90 giây của tình trạng chuyển đổi trạng thái dữ liệu,khi điểm dữ liệu đơn là "1" hoặc dữ liệu hai điểm là "10" Các đường trong dạng xem được hiển thị dưới dạng thanh vuông.

GOOSE Thay đổi thiết bị đầu cuối ảo Flip thời gian bảng ghi:'GOOSE virtual terminal change rollover time record table' ghi lại thời điểm thay đổi thiết bị đầu cuối ảo,ghi lại sự khác biệt thời gian giữa thời gian thay đổi cuối cùng và ghi lại trạng thái của kênh thay đổi (chẳng hạn như ghi lại trạng thái kênh từ False → True)
