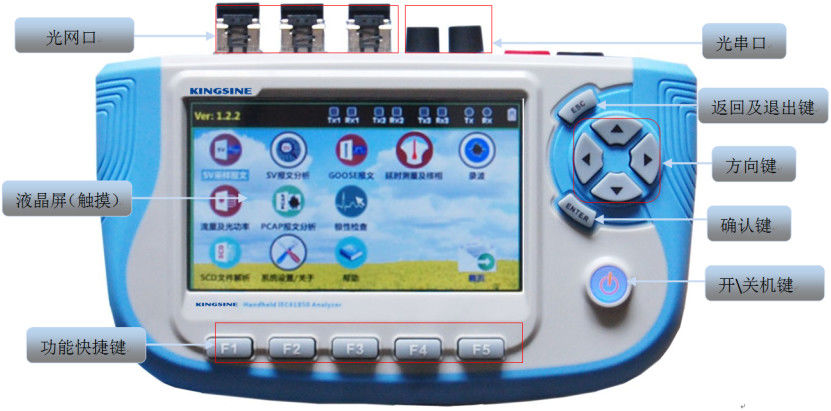

Vui lòng tham khảo hình ảnh dưới đây về sự xuất hiện của KF932 cầm tay FIBER thiết bị thử nghiệm bảo vệ tiếp xúc số.

Màn hình LCD cảm ứng bằng tay

phím mũi tên, phím nhập và phím trả về:

"ESC" phím để trở lại các phím chức năng menu trước đó và actovate màn hình; "Enter" phím để xác nhận chức năng; phím mũi tên cho phía trên và dưới, trái và phải.

1Các phím tắt chức năng: được sử dụng để chuyển đổi giữa các trang kiểm tra khác nhau.

2.On / off key: liên tục nhấn phím này trong 3 giây ở phía đông. Sau đó, thiết bị bật điện; phím on / off luôn bật; một lần nữa nhấn lâu là tắt thiết bị, phím on / off luôn bật.

3Giao diện sạc: giao diện sạc pin của thiết bị.

4Cổng nhận analog: được sử dụng để phân đoạn khi thu thập điện áp biến đổi.

5. FT3 nhận cổng (RX): cho FT3 nhận hoặc mã B trên tín hiệu thời gian

FT3 TX (TX): được sử dụng cho việc truyền FT3 hoặc mã B trên tín hiệu thời gian.

6. 3 cặp cổng FIBER Ethernet: cổng quang 1/2/3 cho RECEIVING&SENDING SV và GOOSE, cổng FIBER 3 có thể nhận được 1588 cặp tin nhắn

1.TF slot card: để lưu trữ các chương trình phần mềm, dữ liệu và báo cáo;

2Giao diện I / O nhị phân: cho đầu vào nhị phân và đầu ra nhị phân của các tiếp xúc cứng

Chỉ số:

FIBER port Link Indicatoris bật, có nghĩa là nó là bình thường cho kết nối FIBERtransceiver link;

Chỉ báo ACT cổng FIBER nhấp nháy có nghĩa là một số dữ liệu đang được nhận, trong khi nó có nghĩa là một số dữ liệu đang được gửi khi chỉ báo ACT cổng FIBER luôn luôn bật.

Chỉ số cổng nối tiếp RX Fiber luôn bật, có nghĩa là dữ liệu FT3 được nhận;

Chỉ số cổng TX FIBER luôn bật, có nghĩa là dữ liệu FT3 đang được gửi;

Sạc Chỉ báo CHR luôn bật, có nghĩa là nó đang sạc điện và chỉ báo tắt sau khi sạc hoàn thành.
