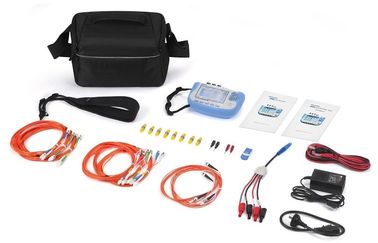

Ghi lại tin nhắn SMV và tin nhắn GOOSE từ mỗi cổng quang học. Sau khi ghi hoàn tất, tệp trong định dạng pacp sẽ lưu tệp ghi lại và phân tích tin nhắn hiện đang ghi lại.

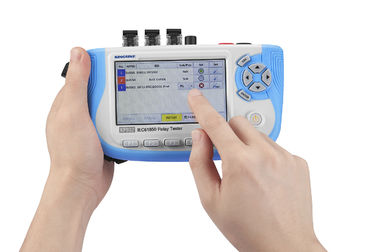

Trong giao diện chính, nhấn nút "Record Wave" để nhập vào trang phát hiện mô-đun ghi âm, trang phát hiện bên cạnh danh sách hiển thị SV và GOOSE khối điều khiển,bấm "F1 refresh" để phát hiện thời gian truy cập hiện tại vào SV và GOOSE.

Sau khi thông báo phát hiện được hoàn thành, nhấp vào biểu tượngkhi biểu tượng cột được chọn là, nó cho thấy rằng khối điều khiển tương ứng đã được chọn. Sau khi bắt đầu ghi âm, thông báo của khối điều khiển sẽ được ghi lại.Và 2 bộ SV và 4 nhóm GOOSE khối điều khiển có thể được chọn tối đa.

Nhấp vào "F2 bắt đầu ghi âm" để bắt đầu ghi âm, nhấp vào "F3 dừng lại" để ngừng ghi âm (nếu không ngừng ghi âm theo cách thủ công, thông báo ghi lại 60M tự động ngừng ghi âm).

Nhấp vào "F5 Save" để hiển thị danh sách chọn tên tệp tin, di chuyển con trỏ đến bất kỳ tên tệp nào, nhấn phím "ENTER",sau đó thông báo ghi lại tên tệp được lưu vào thẻ TF trong thư mục tệp PACP.

Nhấp vào "F4 Phân tích hình sóng", nhấn phím mũi tên lên và xuống để di chuyển con trỏ đến đường MAC địa chỉ, nhấn phím "Enter" để chọn khối điều khiển để được phân tích,và sau đó nhấp vào "F1 OK" để nhập trang phân tích hình sóng.

Nhấp vào biểu tượng "T1" (trong nền T1 sẽ hiển thị màu đỏ), sau đó biểu đồ sóng ánh sáng ngón tay để điều khiển vị trí của con trỏ màu đỏ 1;

Nhấp vào biểu tượng"T2" (trong nền T2 sẽ hiển thị màu xanh lá cây), sau đó biểu đồ sóng ánh sáng ngón tay để điều khiển vị trí của con trỏ màu xanh lá cây 2;

Sau khi đặt vị trí "Cursor 1" và "Cursor 2" và nhấp vào"Zoom in", mở rộng hình sóng giữa "Cursor 1" và "Cursor 2".

Nhấp vào "tất cả", sau đó hiển thị hình dạng sóng đầy đủ, bạn có thể xem hình dạng sóng ở trên.

góc trên bên phải của màn hình "T1""T2" và "dT" đại diện cho số thông báo ở vị trí mà con trỏ T1 nằm,số thông điệp của con trỏ T2 và số khung thông điệp giữa con trỏ T1 và T2, tương ứng

Khi bạn nhấp và chọn "Di chuyển con trỏ" hoặc "flip", sau đó nhấn hướng của các phím trái và phải để kiểm soát chuyển động của con trỏ hoặc lật

Nhấp vào "F3 Waveform / Message" để chuyển sang trang hiển thị tin nhắn ban đầu.F2 hoặc các phím lên và xuống để di chuyểnMỗi khi bạn nhập "trang hiển thị tin nhắn ban đầu", số tin nhắn không được cố định, tùy thuộc vào số tuần tự của con trỏ 1 hoặc con trỏ 2,chẳng hạn như vị trí của con trỏ 1 trong chuỗi số 100, bấm "F3 waveform / Khi gói nhập vào trang hiển thị tin nhắn ban đầu, gói ban đầu là gói số 100.

Nhấp vào "F4 Analysis / Displacement" để hiển thị số liệu thống kê ngoại lệ SV hoặc GOOSE.

Ghi lại tổng số khung hình, số khung hình bị mất, số đồng hồ, độ dài của tin nhắn và sự phân tán.

Ghi lại tổng số khung hình cho khối điều khiển GOOSE, số khung hình StNum, số StNum bị mất, số lần lặp lại SqNum, số mất của SqNum,và số lần lặp lại SqNum
