| Tên thương hiệu: | KINGSINE |
| Số mẫu: | KF86 |
| MOQ: | 1 tập |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T trước, L / C |
Một bộ 10kg, đáp ứng đầy đủ tất cả các yêu cầu để phát hiện và gỡ lỗi IEDs IEC61850, Bộ hợp nhất, hệ thống điều khiển trạm và rơ le bảo vệ truyền thống.
Tổng quat:
8 cổng quang tuân thủ giá trị lấy mẫu IEC61850 và GOOSE;
6x130V điện áp và 6x20A đầu ra kênh analog độ chính xác cao;
GPS có sẵn, hỗ trợ chức năng đồng bộ hóa IRIG-B;
Màn hình cảm ứng 9,7 inch, có thể hoạt động ngoại tuyến hoặc với máy tính xách tay;
Thông số kỹ thuật
| Nguồn dòng AC | |
| Biên độ & Công suất |
Tối đa 6 × 20A @ 90VA mỗi cái; 3 × 40A @ 180VA mỗi cái tối đa; |
| Sự chính xác | ± 1mA @ <0,5A <0,02% Rd + 0,01Rg Typ.@ 0,5A ~ 20A <0,05% Rd + 0,02Rg Guar.@ 0,5A ~ 20A |
| Phạm vi |
Phạm vi I: 2A Phạm vi II: 20A Phạm vi tự động |
| Dc bù đắp | <3mA Typ. / <10mA Guar |
| Độ phân giải | 1mA |
| Méo mó | <0,025% Typ./ <0,07% Guar. |
| Phản hồi tăng dần / Đi xuống | <100us |
| Nguồn dòng DC | |
| Biên độ & Công suất | Tối đa 6 × 10A @ 50W |
| Sự chính xác | ± 5mA @ <1A ± 0,2% @ ≥1A |
| Phản hồi tăng dần / Đi xuống | <100us |
| Nguồn điện áp xoay chiều | |
| Biên độ & Công suất | Tối đa 6 × 130V @ 65VA mỗi |
| Sự chính xác | ± 2mV @ <2V <0,015% Rd + 0,005Rg Typ.@ 2 ~ 130V <0,04% Rd + 0,01Rg Guar.@ 2 ~ 130V |
| Phạm vi |
Dải I: 13V Phạm vi II: 130V Phạm vi tự động |
| Dc bù đắp | <10mV Typ./ <60mV Guar |
| Độ phân giải | 1mV |
| Méo mó | <0,015% Typ./ <0,05% Guar. |
| Phản hồi tăng dần / Đi xuống | <100us |
| Nguồn điện áp DC | |
| Biên độ & Công suất |
Tối đa 6 × 150V @ 75W 1 × 300V @ 150W tối đa |
| Sự chính xác | ± 10mV @ <5V ± 0,2% @ ≥5V |
| Phản hồi tăng dần / Đi xuống | <100us |
| Tần số & Góc pha | |
| Dải tần số | DC ~ 1000Hz, 3000Hz thoáng qua |
| Độ chính xác tần số | ± 0,5ppm |
| Độ phân giải tần số | 0,001Hz |
| Dải pha | -360 ° ~ 360 ° |
| Độ chính xác pha | <0,02 ° Typ./ <0,1 ° Guar.50 / 60Hz |
| Độ phân giải pha | 0,001 ° |

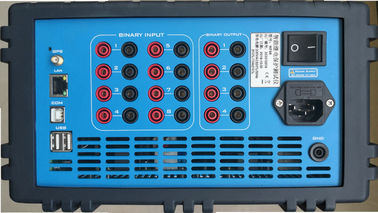

| Đầu vào nhị phân | |
| Cách ly điện | 8 cặp điện được cách ly mỗi |
| Trở kháng đầu vào | 5 kΩ… 13kΩ (Tiếp điểm trống) |
| Tính năng nhập liệu |
0 V ～ 300Vdc Hoặc tiếp điểm khô (Có thể lập trình tiềm năng biến đầu vào nhị phân) |
| Tỷ lệ lấy mẫu | 10kHz |
| Giải quyết thời gian | 10us |
| Phạm vi đo thời gian | 0 ～ 105S |
| Thời gian chính xác |
± 1ms @ <1s ± 0,1% @ ≥1 giây |
| Giảm thời gian | 0 ~ 25ms (Điều khiển bằng phần mềm) |
| Đầu ra nhị phân | |
| Định lượng | 4 cặp, tốc độ nhanh |
| Kiểu | Chuối loại 4.0mm |
| Công suất ngắt AC | Vmax: 250V (AC) / Imax: 0,5A |
| Công suất ngắt DC | Vmax: 250V (DC) / Imax: 0,5A |
| Cách ly điện | Tất cả các cặp bị cô lập |
| Đồng bộ hóa cổng | |
| Đồng bộ hóa vệ tinh |
1 × SMA, Sử dụng cho giao diện ăng ten GPS Hỗ trợ GPS và vệ tinh Beidou |
| Sợi IRIG-B | 2 × ST, 1 để truyền, 1 để nhận |
| IRIG-B điện |
Thiết bị đầu cuối phượng hoàng 1 × 6Pin 5.08mm 1 để truyền, 1 để nhận |
| Đồng bộ hóa kích hoạt bên ngoài |
Thiết bị đầu cuối phượng hoàng 1 × 4Pin 5.08mm đầu vào kích hoạt bên ngoài + đầu ra kích hoạt bên ngoài |
| Phương thức giao tiếp | |
| Ethernet | 1 x RJ45, 10/100 triệu |
| Cổng nối tiếp | 1 × RS232 |
| USB | 2 × USB2 |
| Trọng lượng & Kích thước | |
| Kích thước | 390mm × 256mm × 140mm |
| Cân nặng | 10kg |
| Trưng bày | Màn hình cảm ứng, LCD 9,7 inch |
| Bàn phím | Phím số + phím hướng |
| Nguồn cấp | |
| Định mức điện áp | 220V / 110V (AC) |
| Điện áp cho phép | 85V ～ 265V (AC); 127V ～ 350V (DC) |
| Tần số danh nghĩa | 50Hz |
| Tần suất cho phép | 47 ～ 63Hz |
| Hiện hành | Tối đa 10A |
| Sự tiêu thụ năng lượng | Tối đa 1200VA |
| Kiểu kết nối | Ổ cắm AC tiêu chuẩn 60320 |
| Môi trường làm việc | |
| Nhiệt độ hoạt động | -10 ～ + 55 ℃ |
| Độ ẩm tương đối | 5 ～ 95%, không ngưng tụ |
| Nhiệt độ bảo quản | -20 ℃ ~ + 70 ℃ |
| Áp suất không khí | 80kPa ～ 110 kPa (độ cao 2000m trở xuống) |
