| Tên thương hiệu: | Kingsine |
| Số mẫu: | K3163i |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T, L / C |

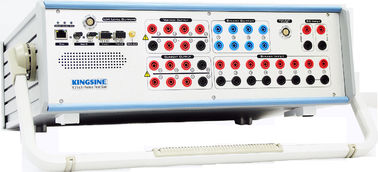

Thử nghiệm rơ le bảo vệ ba pha IEC61850 K3163i
Mô tả của IEC61850 Bộ kiểm tra rơ le
Thiết bị kiểm tra vi tính bảo vệ rơ le đóng vai trò then chốt trong việc vận hành hệ thống điện một cách tin cậy và an toàn.Nó là thiết bị kiểm tra được sử dụng trong lĩnh vực chuyên nghiệp bảo vệ máy vi tính, bảo vệ rơ le, đo kích từ, ghi lỗi.
Tính năng của Bộ kiểm tra chuyển tiếp thông minh
| ● | Ứng dụng kiểm tra chuyển tiếp đa năng |
| ● | Đầu ra 10 kênh (6x35A & 4x310V), Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa sóng hình sin DC, AC và sóng hài lên đến 60x. |
| ● | 13 kênh mức thấp đầu ra tối đa 8Vac / 10Vdc. |
| ● | Cổng cáp quang 100 / 1000Mbit cho mô phỏng SMV và GOOSE |
| ● | Bộ mô phỏng pin có thể thay đổi, DC 0-350V, tối đa 140Watts. |
| ● | Phát lại tức thời lên đến 3KHz |
| ● | Các mô-đun kiểm tra phần mềm KRT đầy đủ chức năng |
| ● | Các mô-đun kiểm tra đồ họa và các mẫu để kiểm tra các rơle khác nhau |
| ● | Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công |
| ● | Shot / Search / Check, Point & Click testing |
Đặc điểm kỹ thuật của quá dòng Bộ kiểm tra rơ le
| Đầu ra điện áp | ||
| Phạm vi đầu ra & công suất | 4 × 310 V ac (LN) | 124 VA tối đa mỗi |
| 3 × 350 V dc (LN) | Tối đa 140 W mỗi | |
| Sự chính xác | ± 2mV @ <2V ac <0,015% Rd + 0,005Rg Typ.@ 2 ~ 310V ac <0,04% Rd + 0,01Rg Guar.@ 2 ~ 310V ac |
|
| ± 10mV @ <5V dc ± 0,5% @ ≥5V dc |
||
| Dải điện áp | Dải I: 30V | |
| Phạm vi II: 310V | ||
| Phạm vi tự động | ||
| Dc bù đắp | <20mV Typ./ <100mV Guar | |
| Độ phân giải | 1mV | |
| Méo mó | <0,015% Typ./ <0,05% Guar. | |
| Kết quả đầu ra hiện tại | ||
| Phạm vi đầu ra & công suất | 6 × 35A ac (LN) | Tối đa 480 VA mỗi |
| 3 × 70A ac (2L-N) | 850 VA tối đa mỗi | |
| 1 × 100A ac (6L-N) | Tối đa 1200 VA | |
| 3 × 20A một chiều (LN) | Tối đa 300W mỗi | |
| Sự chính xác | ± 1mA @ <0,5A ac <0,02% Rd + 0,01Rg Typ.@ 0,5A ~ 35A ac <0,05% Rd + 0,02Rg Guar.@ 0,5A ~ 35A ac |
|
| ± 5mA @ <1A dc ± 0,5% @ ≥1A dc |
||
| Phạm vi hiện tại | Dải I: 3A | |
| Phạm vi II: 35A | ||
| Phạm vi tự động | ||
| Dc bù đắp | <3mA Typ. / <10mA Guar | |
| Độ phân giải | 1mA | |
| Méo mó | <0,025% Typ./ <0,07% Guar. | |
| Đầu ra mức thấp | ||
| Định lượng | 13 kênh, ổ cắm nữ kết hợp 16 chân | |
| Dải đầu ra điện áp | AC 0 ~ 8V, DC 0 ~ 10V | |
| Phạm vi đầu ra hiện tại | 2mA danh nghĩa, tối đa 10mA thoáng qua | |
| Công suất ra | ≥0,5VA | |
| Sự chính xác | (0,01 ~ 0,8 Vrms): <0,05% Typ./ <0,1% Guar. (0,8 ~ 8 Vrms): <0,02% Typ./ <0,05% Guar. |
|
| Độ phân giải | 0,25mV | |
| Độ méo (THD%) | <0,05% Typ./ <0,1% Guar. | |
| Dải tần số | 0 ~ 3000KHz | |
| Dc bù đắp | <0,15mV Typ./ <1,5mV Guar. | |
Lợi thế của hệ thống kiểm tra chuyển tiếp tần số
| ● | Hoàn toàn tuân thủ giá trị lấy mẫu IEC61850 và GOOSE;(IEC61850-9-1, IEC61850-9-2 / (LE), IEC60044-7 / 8) |
| ● | Có thể xuất ra đồng thời giá trị lấy mẫu và tín hiệu tương tự, hoặc thuê bao và xuất bản tin nhắn GOOSE và chức năng I / O nhị phân tiếp xúc liên lạc. |
| ● | Lên đến 36 kênh giá trị lấy mẫu có thể được ánh xạ. |
Câu hỏi thường gặp
Hỏi: Bộ kiểm tra bảo vệ rơle có thể hiển thị đường cong trở kháng không?
A: Vâng.
Q: lợi thế kỹ thuật của bạn là gì?
A: Sản phẩm của chúng tôi với thiết kế Tất cả trong Một, trọng lượng <17,5kg. Công suất và độ chính xác cao với đầu ra tương tự 6x35A & 4x310V và tuân thủ Giá trị lấy mẫu IEC61850 & GOOSE.
Q: Thời gian bảo hành là bao lâu?
A: Bảo đảm 3 năm sửa chữa miễn phí và bảo trì suốt đời
