Thông tin chi tiết sản phẩm:
Thanh toán:
|
Dải điện áp: | 4 × 300 V ac | Điện áp: | 120 VA |
---|---|---|---|
Độ chính xác điện áp: | <0.07%Rd+0.03Rg Guar. <0,07% Rd + 0,03Rg Guar. @ 2~300V ac @ 2 ~ 300V | Điện áp đầu vào danh nghĩa: | 110V / 220 / 230V ac, chỉ định, ± 15% |
tần số danh định: | 50 / 60Hz | Cân nặng: | 20,5 kg |
Điểm nổi bật: | Bộ kiểm tra rơ le phun thứ cấp K68i,Bộ kiểm tra rơ le thứ cấp K68i,Bộ thử nghiệm tiêm phụ IEC61850 |

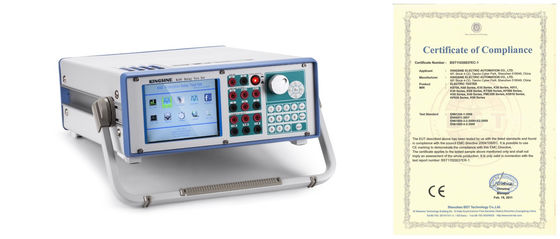

Bộ thử nghiệm tiếp điện phun thứ cấp đa năng IEC61850 K68i
Mô tả Bộ thử nghiệm tiêm thứ cấp đa năng Tuân theo IEC61850
Nó đáp ứng tất cả các yêu cầu của thử nghiệm hiện trường, người thử nghiệm có thể xuất ra đồng thời dòng điện sáu pha và điện áp sáu pha tiêu chuẩn với dòng điện 35A / pha và điện áp 300V / pha.Người kiểm tra không chỉ có thể kiểm tra rơ le và thiết bị bảo vệ truyền thống mà còn có thể kiểm tra các thiết bị bảo vệ dựa trên vi máy tính hiện đại, đặc biệt là bảo vệ so lệch của máy biến áp và thiết bị đóng cắt tự động của nguồn điện dự phòng.Việc kiểm tra trở nên thuận tiện và hoàn hảo hơn.
Tính năng của Thiết bị kiểm tra tiêm thứ cấp đa năng Tuân thủ IEC61850
Chức năng cơ bản:
● | Kiểm tra DC |
● | Kiểm tra AC |
● | Kiểm tra khoảng cách tiếp sức |
● | Kiểm tra sóng hài |
● | Kiểm tra tần số |
● | 8 cặp đầu vào nhị phân |
● | 4 cặp đầu ra nhị phân |
Các chức năng phần mềm nâng cao (tùy chọn cho các lựa chọn):
● | Kiểm tra sự khác biệt |
● | Kiểm tra trình tự trạng thái |
● | Kiểm tra đặc tính thời gian |
● | Kiểm tra khoảng cách trước |
● | Kiểm tra bộ đồng bộ hóa |
● | Lỗi tái diễn (lỗi phát lại) |
Đặc điểm kỹ thuật của Hệ thống thử nghiệm tiêm thứ cấp đa năng Tuân theo IEC61850
Đầu vào nhị phân | |
Định lượng | 8 cặp |
Kiểu | ướt / khô, đầu vào tối đa 300Vdc |
Giải quyết thời gian | 100us |
Tỷ lệ lấy mẫu | 10KHz |
Giảm thời gian | 0 ~ 25ms (Phần mềm điều khiển) |
Khoảng thời gian | 999,999 giây |
Lỗi thời gian | ± 1ms @ ≤1s, ± 0,1% @> 1s |
Cách ly điện | Biệt lập thành 1,2,3,4-8 cặp |
Đầu ra nhị phân (Loại chuyển tiếp) | |
Định lượng | 4 cặp |
Kiểu | Tiếp điểm chuyển tiếp miễn phí tiềm năng, điều khiển bằng phần mềm |
Công suất ngắt AC | Vmax: 400Vac / Imax: 4A / Pmax: 1000VA |
Công suất ngắt DC | Vmax: 300Vdc / Imax: 4A / Pmax: 300W |
Đồng bộ hóa | |
Chế độ đồng bộ hóa | GPS bên ngoài (Tùy chọn) |
Cung cấp điện & Môi trường | |
Điện áp đầu vào danh nghĩa | 110V / 220 / 230V ac, chỉ định, ± 15% |
Điện áp đầu vào cho phép | 85 ~ 264Vac, 125 ~ 350VDC, tự động bảo vệ |
Tần số danh nghĩa | 50 / 60Hz |
Tần suất cho phép | 45Hz ~ 65Hz |
Sự tiêu thụ năng lượng | 1500 VA tối đa |
Kiểu kết nối | Ổ cắm AC tiêu chuẩn 60320 |
Nhiệt độ hoạt động | -10 ℃ ~ 55 ℃ |
Nhiệt độ bảo quản | -20 ℃ ~ 70 ℃ |
Độ ẩm | <95% RH, không ngưng tụ |
Khác | |
Kết nối PC | RJ45 Ethernet, 10 / 100M |
Đầu nối đất | Ổ cắm chuối 4mm |
Cân nặng | 20,5 Kg |
Kích thước (W x D x H) | 360 × 450 × 140 (mm) |
Lợi thế của Máy kiểm tra tiêm thứ cấp đa năng Tuân thủ IEC61850
● | Mô phỏng pin có thể thay đổi, DC 0-300V, tối đa 120Watts. |
● | Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công |
● | Chuyển sang kiểm tra lỗi (SOTF) |
● | Kiểm tra đầu cuối đồng bộ GPS |
● | Hiển thị Vector trực tuyến |
● | Tự động tạo báo cáo thử nghiệm |
● | Phát hiện chống cắt, cảnh báo kết nối sai dây và tự bảo vệ, bảo vệ quá tải và quá nhiệt |
Câu hỏi thường gặp
Q: Thiết bị có thể kiểm tra chức năng của rơle đồng bộ hoặc kiểm tra đồng bộ không?
A: Vâng.
Q: Làm Thế Nào về việc đảm bảo sửa chữa?
A: Tất cả các sản phẩm của chúng tôi đều có bảo hành 3 năm sửa chữa miễn phí và bảo trì suốt đời.
Q: lợi thế kỹ thuật của bạn là gì?
A: Đầu ra 7 kênh (4x300V & 3x35A), Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa vào DC, sóng hình sin AC và lên đến 20 lần sóng hài.
