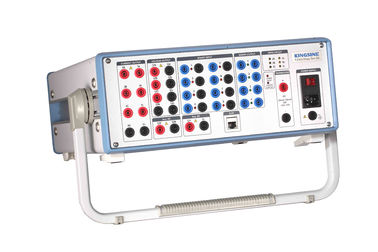

Thử nghiệm rơle bảo vệ AC 4 pha, 10 kênh đầu ra K3063i

Máy phát điện áp

Cài đặt

Phạm vi

AC 4 pha (LN)

4 x 0 ... 300 V

AC 2 pha (LL)

2 x 0 ... 600 V

Quyền lực

AC 4 pha (LN)

4 x 110VA, ở 0 ... 300 V

AC 2 pha (LL)

2 x 220A, ở 0 ... 600 V

Độ chính xác

<0,07% đọc + 0,03% phạm vi được đảm bảo ở 0 ... 300 V

<0,02% đọc + 0,01% phạm vi điển hình ở 0-300V

Nghị quyết

1mV

Máy phát điện hiện tại

Cài đặt

Phạm vi

AC 6 pha (LN)

6 x 0 ... 30 A

AC 3 pha (LN)

3 x 0 ... 60 A (Nhóm A II B)

AC 1 pha (3L-N)

1 x 0 ... 180 A

Quyền lực

AC 6 pha (LN)

6x 450VA, ở 0 ... 30A

AC 3 pha (LN)

3x 520VA, ở 0 ... 60A (Nhóm A II B)

AC 1 pha (3L-N)

1 x 1000 VA, ở 0 ... 180A (Tối đa)

Độ chính xác

<0,07% đọc + 0,06% phạm vi được đảm bảo ở 0-30A

<0,02% đọc + 0,02% phạm vi điển hình ở 0-30A

Nghị quyết

1mA

Máy phát điện, chung

Tần số

Phạm vi

0 ... 1000 Hz

Độ chính xác / trôi

Lỗi <0,001Hz tại 10 ... 65Hz,

Lỗi <0,01Hz tại 65Hz ... 450Hz

Lỗi <0,02Hz tại 450Hz ... 1000Hz

Nghị quyết

0,001Hz

Giai đoạn

Phạm vi

- 360 ° ... + 360 °

Độ chính xác / trôi

Lỗi <0,2 °

Nghị quyết

0,1 °

Hẹn giờ

Phạm vi

Vô hạn

Độ chính xác / trôi

Lỗi <0,1ms

Máy phát điện một chiều

Phạm vi điện áp

0 ... 300V / 180W

Phạm vi hiện tại

0 ... 20A / 300W

Độ chính xác

<0,07% đọc + 0,03% phạm vi được đảm bảo ở 0-300V

<0,04% đọc + 0,02% phạm vi điển hình ở 0-300V

<0,14% đọc + 0,06% phạm vi được đảm bảo ở 0-20A

<0,05% đọc + 0,02% phạm vi điển hình ở 0-20A

Nghị quyết

1mA; 1 mV

Cung cấp DC DC

Phạm vi

0 ... 300V / 0,6A

Đầu vào nhị phân

Con số

8 cặp

Điện áp tương thích

10V ... 250V DC

Đầu ra nhị phân

Con số

4 cặp

Sức chứa

250V / 3A AC / DC

Đồng bộ hóa

Chế độ đồng bộ hóa

GPS

Điều hòa

Thời gian chồng chéo hài

2 ... 20 lần

Cung cấp năng lượng

Điện áp đầu vào danh nghĩa

220 VAC 20%

Quyền lực

1000VA

Tần số danh nghĩa

47Hz Lát .65Hz

Điều kiện môi trường

Nhiệt độ hoạt động

-5 ° C ... 55 ° C

Nhiệt độ lưu trữ

-20 ° C ... 75 ° C

Phạm vi độ ẩm

5% ... 90%, không ngưng tụ

Cân nặng

20 kg

Kích thước

460 (D) × 140 (W) × 360 (H) mm

Kết nối PC

RJ45

Mô hình

Kênh truyền hình

Đầu ra AC

K3063i / K3063Li

10 kênh đầu ra

6 * 30A / 3 * 40A / 4 * 300V

K3030i / K3030Li

7 kênh đầu ra

3 * 30A / 4 * 300V

K3066

13 kênh đầu ra

6 * 20A / 3 * 40A / 7 * 130V

K3063

10 kênh đầu ra

6 * 20A / 3 * 40A / 4 * 130V

K3040

7 kênh đầu ra

3 * 40A / 4 * 130V

K3030

7 kênh đầu ra

3 * 30A / 4 * 130V

Mặt hàng

Số (R) số

Rơle đồng bộ hóa

Lỗi chuyển đổi

Đồng bộ hóa GPS

Rơle quá dòng

50/76

Đảo ngược thời gian quá dòng

51

Rơle không dòng

37

Rơle nối đất

50

Rơle quá dòng định hướng

67

Rơle hướng đất lỗi

67N

Rơle quá áp

59

Rơle điện áp

27

Rơle điện áp định hướng

91

Rơle điện hướng

32

Rơle hệ số công suất

55

Bảo vệ vi sai (mạch vi sai)

87

Thiết bị bảo vệ khoảng cách (từng pha)

21

Trình tự âm quá dòng rơle

46N

Bảo vệ quá tải động cơ

51/86

Thiết bị đóng lại tự động

79

Rơ le

94

Rơle điều chỉnh điện áp

Rơle quá mức, Z>

Rơ le bảo hiểm, Z

Rơle thời gian trễ
