| Tên thương hiệu: | Kingsine |
| Số mẫu: | KF900 |
| MOQ: | 1 tập |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T trước, L / C |

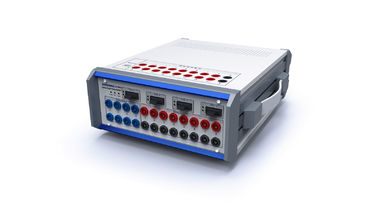

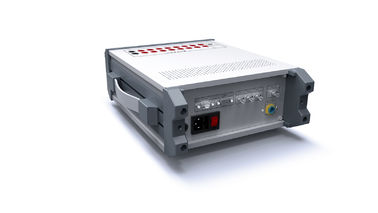

IEC61850-9-1 Hệ thống thử nghiệm chuyển tiếp kỹ thuật số quang học / Thử nghiệm tạm thời KF900
1- Thử nghiệm dễ dàng.
2. menu hoạt động, hoạt động đơn giản
3Tiêu chuẩn IEC61850-9-1 / IEC61850-9-2
4Tần số định số: 50Hz
* Với bốn giao diện Ethernet sợi và giao diện đầu ra chuyên dụng FT3 3 chiều
* Theo định dạng khung IEC61850-9-1 hoặc IEC61850-9-2 và gửi mẫu định dạng khung FT3 hoặc xuất bản / đăng ký GOOSE tin nhắn,
* Giá trị mẫu đầu ra hoặc GOOSE có thể được xác định tự do,
* Có 12 kênh đầu ra tương tự của tín hiệu yếu, để đạt được một loạt các hệ thống bảo vệ, giám sát và điều khiển thiết bị, kiểm tra hộp hoạt động thông minh.
Tính năng chức năng
Cung cấp các giải pháp thử nghiệm đầy đủ cho các thiết bị bảo vệ rơle IEC61850 và thiết bị tự động hóa khác nhau cho tất cả người sử dụng điện.
Cung cấp 4 cặp giao diện quang học 100Base-FX, 3 ((FT3) ST quang học ra, hỗ trợ EC61850-9-1, EC61850-9-2, EC6004-7/8 ((FT3) và Goose quang học kết quả thử nghiệm thông điệp kỹ thuật số
Phong trào đầu vào nhị phân analog thông thường tương thích, cung cấp 8 cặp đầu vào nhị phân analog & 4 cặp đầu ra nhị phân
Cung cấp 1 giao diện RG-B / PPS, có thể truy cập tín hiệu thời gian RG-B hoặc PPS đồng bộ hóa với đồng hồ đồng bộ GPS.
Các thông số kỹ thuật
|
Nhập nhị phân
|
|
|
Không, không.
|
8 cặp |
|
Tính năng đầu vào |
0V ~ 250V ((DC) hoặc không liên lạc (được xác định tự động) |
|
Tần suất lấy mẫu |
10kHz |
|
Phân giải thời gian |
100μs |
|
Thời gian đo tối đa |
1.50×105 s |
|
Lỗi thời gian |
±1ms (0,001s ∼1s) ± 0,1% ((1s ≈ 1,50 × 105 s) |
|
Set Range of Debounce Time (được thiết lập bởi phần mềm) |
0ms 25ms |
|
Phân cách điện |
8 cặp cách ly điện đầu vào |
|
Định số ngưỡng trở kháng ((không có tiếp xúc) |
5kΩ...13kΩ
|
|
Giao diện đồng bộ hóa (GPS) |
|
|
|
Thiết bị đồng bộ hóa vệ tinh KSGGPS) là tùy chọn; Mã B (RS485) giao diện đồng bộ hóa |
|
Binary Output |
|
|
Không, không. |
4 cặp |
|
Loại |
không có nội dung và không cột, điều khiển bởi phần mềm |
|
Công suất AC |
Vmax:250V (DC) /Imax:3A |
|
Công suất DC |
Vmax:250V (DC) /Imax:1A |
|
Cung cấp điện |
|
|
Điện áp định số |
220V ((AC) |
|
Điện áp cho phép |
100V ~ 240V ((AC) |
|
Tần số định số |
50Hz |
|
Tần số được phép |
40~60Hz |
|
Hiện tại |
1A (tối đa) |
|
Giao diện FT3 |
|
|
Sử dụng tiêu chuẩn |
IEC60044-7/8 |
|
Terminal NO. |
3 cặp |
|
Loại giao diện |
ST |
|
Độ dài sóng |
850nm |
|
Loại sợi quang |
62.5/125μm, đa chế độ |
|
Khoảng cách truyền |
1km |
|
Giao diện liên lạc Ethernet |
|
|
Loại |
10/100 Base-TX ((10/100 Mbit, cặp xoắn / tự động chéo) |
|
Cổng số. |
1 cặp |
|
Loại giao diện |
RJ45 |
|
Loại cáp |
5 cặp cặp xoắn |
|
Chỉ thị của nhà nước |
Đèn LED màu xanh lá cây: kết nối hiệu quả Đèn LED màu vàng (tấm nhấp nháy): truyền thông dữ liệu |
|
Giao diện truyền thông sợi quang |
|
|
Loại |
100Base-FX ((100Mbit, sợi quang, đầy đủ) |
|
Cổng số. |
4 cặp |
|
Loại giao diện |
SC |
|
Loại cáp |
62.5/125μm ((fiber đa chế độ màu cam) |
|
Độ dài sóng |
1300nm |
|
Khoảng cách truyền |
> 1km |
|
Chỉ thị của nhà nước |
SPD màu xanh lá cây ((màu): kết nối hiệu quả Liên kết/AcT màu vàng ((flicker): truyền thông dữ liệu |
|
Môi trường hoạt động |
|
|
Nhiệt độ hoạt động |
-10°C+50°C |
|
Nhiệt độ lưu trữ và vận chuyển |
-20°C+70°C |
|
Độ ẩm |
5~90% độ ẩm tương đối, không có ngưng tụ
|
