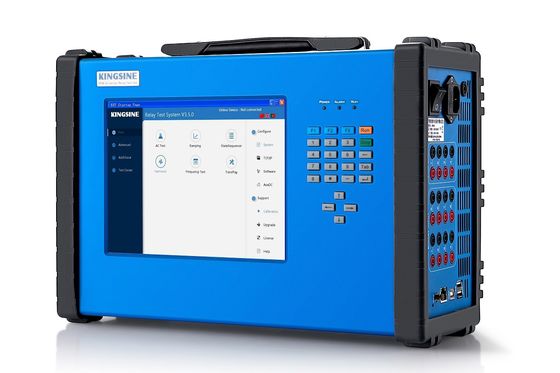

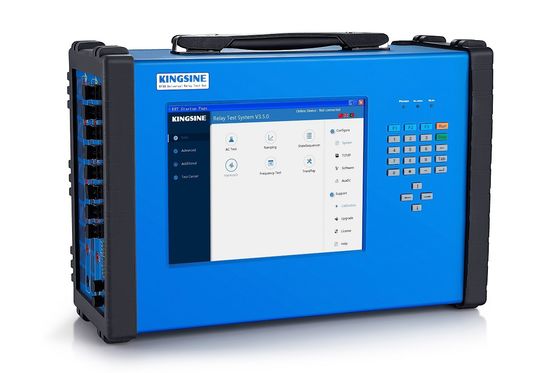

| Điểm nổi bật: | Thử nghiệm rơ le đa năng IEC61850,Bộ thử nghiệm rơ le INGSINE KF86,KF86 |
||
|---|---|---|---|
Trọng lượng nhẹ: 10kg, kích thước siêu nhỏ (390mm * 256mm * 140mm) dễ dàng mang theo trên hành trình bay.
Các kênh đầu ra analog 6x20A, 6x310V.
Bộ thử nghiệm rơ le 6 pha nhỏ gọn với độ chính xác cao và giải pháp đầy đủ (tuân thủ giá trị lấy mẫu IEC61850 và GOOSE), đáp ứng đầy đủ tất cả các yêu cầu phát hiện và gỡ lỗi của IEC61850 IED, Bộ hợp nhất, hệ thống điều khiển trạm và rơle bảo vệ truyền thống.
Đặc trưng:
| ● | Với tương tự (6x310V điện áp, 6x20A hiện tại) và thông báo SMV IEC61850 đồng thời xuất ra; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Máy tính công nghiệp tích hợp CPU lõi kép, tích hợp ổ rắn SSD dung lượng lớn; hệ điều hành Nhúng Windows 7;Màn hình LCD màu trung thực 9,7 inch, độ phân giải 1024 × 768, thao tác trên màn hình cảm ứng.Có thể làm việc ngoại tuyến hoặc trực tuyến; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Cung cấp 8 cặp cổng quang LC, có thể truyền tải và nhận được 36 kênh truyền hình của các giá trị mẫu định dạng khung IEC61850-9-1, IEC61850-9-2;với chức năng kiểm tra công suất quang học; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Cung cấp 6 cổng quang đầu ra ST và đầu thu 2 STecổng quang, có thể xuất ra 6 bộ thông báo giá trị được lấy mẫu phù hợp với định dạng IEC60044-7 / 8 (FT3);có thể nhận 2 bộ định dạng FT3 của thông số kỹ thuật IEC60044-7 / 8 Thông báo giá trị được lấy mẫu; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Có thể đăng ký/xuất bản thông tin hoặc đầu ra GOOSE, nhận chuyển mạch và thực hiện thử nghiệm vòng kín về bảo vệ; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Mô phỏng 12 kênh cấp thấp đầu ra để kiểm tra khả năng bảo vệ của cấp thấp đầu vào; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Khởi động để mô phỏng IED để chủ động giải phóng GOOSE, các tín hiệu giá trị được lấy mẫu, để loại bỏ quá trình đặt lại của thiết bị đang được thử nghiệm gây ra bởi sự gián đoạn liên kết sau khi quá trình thử nghiệm bị dừng; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Đầu ra cổng quang được lấy mẫu hoặc GOOSE có thể được xác định tự do;nhiều thông tin khối điều khiển GOOSE khác nhau có thể được đăng ký / xuất bản; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Chức năng kênh giá trị mẫu, số lượng kênh có thể được thiết lập tự do, lên đến 36 kênh có thể được cấu hình; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Tự động nhập khẩu Các tệp SCL (SCD, ICD, CID, NPI) để nhận ra cấu hình tự động của các giá trị được lấy mẫu và thông tin GOOSE, đồng thời lưu các giá trị mẫu và thông tin cấu hình GOOSE dưới dạng tệp cấu hình để thử nghiệm; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Nó có thể tự động phát hiện tín hiệu kỹ thuật số quang học từ MU, thiết bị bảo vệ và hộp vận hành thông minh, đồng thời nhận ra chức năng cấu hình tự động của giá trị lấy mẫu và thông tin GOOSE; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Có thể mô phỏng các điều kiện bất thường (mất mát, trật tự, chất lượng bất thường, thông điệp truyền lại, dữ liệu bất thường, lạc lõng, v.v.); | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Chất lượng kênh của thông điệp SV đầu ra có thể được đặt và đơn vị mô phỏng có thể được mô phỏng và gỡ lỗi, đặt thành không hợp lệ, đặt thành trạng thái chạy và có thể mô phỏng sự không nhất quán kép của AD và các thử nghiệm khác; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Tích hợp mô-đun thời gian GPS / Beidou với GPS, chức năng thời gian đồng bộ mã IRIG-B; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Mô-đun kiểm tra phần mềm đầy đủ tính năng, AC, trình tự trạng thái, kiểm tra recloser, bảo vệ khoảng cách, bảo vệ quá dòng, quá dòng nghịch thời gian, bảo vệ thứ tự không, kiểm tra dốc, hướng công suất, vi sai kiểm tra, kiểm tra tần số, đồng bộ hóa kiểm tra phân hệ phần mềm; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Với chức năng kiểm tra đơn vị, bạn có thể kiểm tra độ chính xác của đơn vị, độ chính xác về thời gian, độ chính xác đúng giờ, và các chức năng kiểm tra và truyền dữ liệu; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Hỗ trợ hiển thị đồ họa các tệp SCD, thiết bị có thể hiển thị đồ họa mối quan hệ kết nối thiết bị IED và kết nối đầu cuối ảo; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● |
Với IRIG-B chức năng truyền mã, khi GPS bên ngoài được sử dụng, nó có thể được sử dụng như một thiết bị định thời. Sự chỉ rõ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | Hoàn toàn tuân thủ giá trị lấy mẫu IEC61850 và GOOSE; (IEC61850-9-1, IEC61850-9-2 / (LE), IEC60044-7 / 8) |
| ● | Có thể xuất ra đồng thời giá trị lấy mẫu và tín hiệu tương tự, hoặc thuê bao và xuất bản tin nhắn GOOSE và chức năng I / O nhị phân tiếp xúc liên lạc. |
| ● | Lên đến 36 kênh giá trị lấy mẫu có thể được ánh xạ. |
| Cổng sợi quang (loại LC) | |
| Kiểu | 100Base-FX (100Mbit,Cáp quang, song công hoàn toàn) |
| Số cổng | số 8 Cặp |
| Mô hình cáp | 62,5 / 125μm (Đalàm ơnsợi mode, màu cam) |
| Chiều dài sóng | 1310nm |
| Khoảng cách truyền | > 1Km |
| Chỉ báo trạng thái | SPD Màu xanh lá cây (đèn): kết nối đang hoạt động LinkAcT Màu vàng (chớp mắt): trao đổi dữ liệu |
| Cổng nối tiếp sợi quang (Loại ST) | |
| NStiêu chuẩn | IEC60044-7 / 8 |
| Số cổng | 6 để truyền, 2 để nhận |
| Chiều dài sóng | 850nm |
| Đầu ra tín hiệu mức thấp | |
| Các kênh đầu ra | 12 kênh truyền hình |
| Loại cổng đầu ra | Bến Phoenix |
| Phạm vi đầu ra | AC: 0～8Vrms DC: 0～8V |
| Sản lượng hiện tại tối đa | 5mA |
| Sự chính xác | <0.<2%(0,01～0,8 Vrms) <0,1%(0,8～8 Vrms) |
| Nghị quyết | 250µV |
| Hài hòa (THD%) | (THD%)<0,1% |
| Dải tần số | DC～1,0kHz |
| Tần số chính xác | 0,002%(Tần số bình thường) |
| Độ phân giải tần số | 0,001Hz |
| Dải pha | 0～359,9 ° |
| Độ chính xác pha | <0,1 °,50 / 60Hz |
| Độ phân giải pha | ± 0,1 ° |
