KINGSINE K3163i Kiểm tra rơ le vi sai Hỗ trợ kiểm tra rơ le IEC61850

KINGSINE K3163i Kiểm tra rơ le vi sai Hỗ trợ kiểm tra rơ le IEC61850
KINGSINE K3163i Kiểm tra rơ le vi sai Hỗ trợ kiểm tra rơ le IEC61850

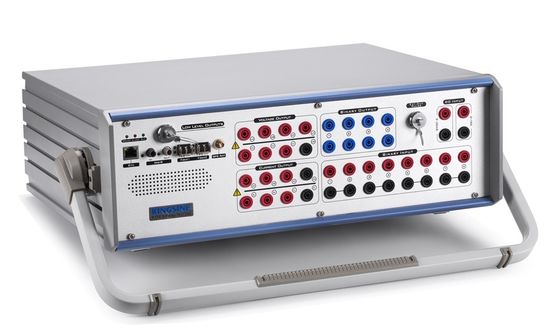

Hình ảnh lớn :  KINGSINE K3163i Kiểm tra rơ le vi sai Hỗ trợ kiểm tra rơ le IEC61850

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: KINGSINE
Chứng nhận: CE/ISO9001
Số mô hình: K3163i
Thanh toán:
Số lượng đặt hàng tối thiểu: 100 bộ / tháng
Giá bán: Negotiation
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: L / C, L / C
Khả năng cung cấp: 100 bộ / tháng
Chi tiết sản phẩm
Điểm nổi bật:

Hệ thống kiểm tra rơ le KINGSINE

,

Hệ thống kiểm tra rơ le KINGSINE K3163i

,

K3163i

KINGSINE K3163i Kiểm tra rơ le vi sai Hỗ trợ kiểm tra rơ le IEC61850



Thiết kế tất cả trong một, trọng lượng <17,5kg;
Công suất & Độ chính xác cao với đầu ra analog 6x35A & 4x310V;
Tuân thủ giá trị lấy mẫu IEC61850 & GOOSE;
Các mẫu thư viện thử nghiệm ngày càng mở rộng;
Các chức năng nâng cao tùy chọn như đồng hồ đo năng lượng và hiệu chuẩn đầu dò, v.v.





Chức năng cơ bản
Ứng dụng kiểm tra chuyển tiếp đa năng
10 Kênh truyền hình (6đầu ra x35A & 4x310V), Mỗi kênh đầu ra độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số, có thể đưa sóng hình sin DC, AC và sóng hài lên đến 60x.
13 kênh mức thấp đầu ra lên đến tối đa 8Vac / 10Vdc.
Cổng cáp quang 100 / 1000Mbit cho mô phỏng SMV và GOOSE
Bộ mô phỏng pin có thể thay đổi, DC 0-350V, tối đa 140Watts.
Phát lại tức thời lên đến 3KHz
Các mô-đun kiểm tra phần mềm KRT đầy đủ chức năng
Các mô-đun kiểm tra đồ họa và các mẫu để kiểm tra các rơle khác nhau
Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công
Shot / Search / Check, Point & Click testing
Cơ sở xuất nhập khẩu RIO / XRIO
Chuyển sang kiểm tra lỗi (SOTF)
Mô hình hệ thống điện để kiểm tra động lực học
Hiển thị Vectơ trực tuyến
Kết quả kiểm tra tự động giả định
Tự động tạo báo cáo thử nghiệm
Kiểm tra đầu cuối đồng bộ hóa GPS và IRIG-B có sẵn
Phát hiện chống cắt, cảnh báo kết nối sai dây và tự bảo vệ, bảo vệ quá tải và quá nhiệt
Đảm bảo 3 năm sửa chữa miễn phí và bảo trì suốt đời
Nhẹ, <18Kg
Nâng cấp phần mềm miễn phí


Tính năng nâng cao
Tuân theo IEC61850-9-1, IEC61850-9-2, IEC60044-7 / 8, v.v.
Hiệu chuẩn đầu dò (lớp 0,02)
Hiệu chuẩn đồng hồ năng lượng (Đồng hồ cơ và điện tử)


Loại rơ le có thể được kiểm tra:
Mặt hàng ANSI® Không.
IEC61850 đơn vị chuyển tiếp & hợp nhất IEDs số
Khoảng cách rơ le bảo vệ 21
Đồng bộ hóa hoặc rơle kiểm tra đồng bộ hóa 25
Điện áp thấp rơ le 27
Định hướng Rơ le nguồn 32
Dòng điện dưới hoặc rơ le kém hiệu quả 37
Tiêu cực trình tự quá dòng rơle 46
Quá dòng / nối đất rơ le lỗi 50
Thời gian nghịch đảo rơ le sự cố quá dòng / chạm đất 51
Hệ số công suất rơ le 55
Quá áp rơ le 59
Điện áp hoặc rơ le cân bằng hiện tại 60
Định hướng rơ le quá dòng 67
Định hướng rơ le lỗi nối đất 67N
DC quá dòng rơ le 76
Góc pha rơ le đo lường hoặc bảo vệ ngoài bước 78
Tự động đóng lại các thiết bị 79
Tần số rơ le 81
Quá tải động cơ rơ le bảo vệ 86
Khác biệt rơ le bảo vệ 87
Định hướng rơ le điện áp 91
Điện áp và rơ le định hướng công suất 92
Vấp ngã rơ le 94
Vôn rơ le điều chỉnh
Sự cản trở quá mức rơ le, Z>
Không bị cản trở rơ le, Z
Thời gian trễ rơ le



Đầu ra điện áp
Phạm vi đầu ra & công suất 4 × 310 V ac (LN) 124 VA tối đa mỗi
3 × 350 V dc (LN) Tối đa 140 W mỗi
Sự chính xác ±2mV @ <2V ac
<0,015% Rd + 0,005Rg Typ.@ 2 ~310V ac
<0,04% Rd + 0,01Rg Guar.@ 2 ~310V ac
± 10mV @ <5V dc
± 0,5% @ ≥5V dc
Dải điện áp Dải I: 30V
Phạm vi II: 310V
Phạm vi tự động
Dc bù đắp <20mV Typ./ <100mV Bò tót Ấn Độ
Độ phân giải 1mV
Méo mó <0,015% Typ./ <0.05% Bò tót Ấn Độ.
Kết quả đầu ra hiện tại
Phạm vi đầu ra & công suất 6 × 35A ac (LN) 4số 8Tối đa 0 VA mỗi
3 ×70A ac (2L-N) 850 VA tối đa mỗi
1 × 100A ac (6L-N) Tối đa 1200 VA
3 × 20A một chiều (LN) Tối đa 300W mỗi
Sự chính xác ±1mA @ <0,5A ac
<0,02% Rd + 0,01Rg Typ. @ 0,5A ~ 35A ac
<0.05% Rd + 0,02Rg Guar. @ 0,5A ~ 35A ac
± 5mA @ <1A dc
± 0,5% @ ≥1A dc
Phạm vi hiện tại Dải I: 3A
Phạm vi II: 35A
Phạm vi tự động
Dc bù đắp <3mA Typ. / <10mA Guar
Độ phân giải 1mA
Méo mó <0,025% Typ./ <0.07% Bò tót Ấn Độ.
Đầu ra mức thấp
Định lượng 13 kênh, Kết hợp 16 chân giống cái ổ cắm
Dải đầu ra điện áp AC 0 ~ 8V, DC 0 ~ 10V
Phạm vi đầu ra hiện tại 2mA danh nghĩa, tối đa 10mA thoáng qua
Công suất ra ≥0,5VA
Sự chính xác (0,01 ~ 0,8 Vrms): <0,05% Typ./ <0,1% Guar.
(0,8 ~ 8 Vrms): <0,02% Typ./ <0,05% Guar.
Độ phân giải 0,25mV
Độ méo (THD%) <0,05% Typ./ <0,1% Guar.
Dải tần số 0 ~ 3000KHz
Dc bù đắp <0,15mV Typ./ <1,5mV Guar.
Tần số & Góc pha
Dải tần số DC ~ 1KHz, 3KHz thoáng qua
Độ chính xác tần số ± 0,5ppm
Độ phân giải tần số 0,001 Hz
Dải pha -360 ° ~ 360 °
Độ chính xác pha <0,02° Kiểu chữ./ <0,1 ° Guar.50 / 60Hz
Độ phân giải giai đoạn 0,001 °
Aux.Nguồn điện áp DC (Trình mô phỏng pin)
Phạm vi 0 ~ 350V @ 140W tối đa
Sự chính xác 0,5% Rg Guar.
Đầu vào nhị phân
Định lượng 8 cặp
Kiểu ướt / khô, đo lường
Ngưỡng 10 ~ 600Vdc hoặc tiềm năng miễn phí, có thể lập trình
Giải quyết thời gian 10us
Tỷ lệ lấy mẫu 10KHz
Giảm thời gian 0 ~ 25ms (Điều khiển bằng phần mềm)
Phạm vi thời gian Vô hạn
Lỗi thời gian ± 1ms @ 1 giây, ± 0,1% @> 1 giây
Cách ly điện 4 cô lập với mỗi 2 cặp
Đầu ra nhị phân (Loại chuyển tiếp)
Định lượng 4 cặp
Kiểu Tiếp điểm chuyển tiếp miễn phí tiềm năng, điều khiển bằng phần mềm
Công suất ngắt AC Vmax: 400Vac / Imax: 8A / Pmax: 2500VA
Công suất ngắt DC Vmax: 300Vdc / Imax: 5A / Pmax: 150W
Đầu ra nhị phân (Loại bán dẫn)
Định lượng 4 cặp
Kiểu: Bộ sưu tập mở, Sự phối hợp loại nữ
Công suất ngắt DC 5 ~ 15Vdc / 5mA, tối đa 10mA
AC không cho phép
Thời gian đáp ứng: 100us
Đồng bộ hóa
Chế độ đồng bộ hóa  GPS, đầu nối ăng ten loại SMA
IRIG-B (Sợi quang, loại FT3)
Cung cấp điện & Môi trường
Điện áp đầu vào danh nghĩa 100 ~ 240Vac
Điện áp đầu vào cho phép 85 ~ 260Vac, 125 ~ 350VDC
Tần số danh nghĩa 50 / 60Hz
Tần suất cho phép 45Hz ~ 65Hz
Sự tiêu thụ năng lượng 1500 VA tối đa
Kiểu kết nối Ổ cắm AC tiêu chuẩn 60320
Nhiệt độ hoạt động -10 ℃ ~ 55 ℃
Nhiệt độ bảo quản -20 ℃ ~ 70 ℃
Độ ẩm <95% RH, không ngưng tụ
Khác
Kết nối PC RJ45 Ethernet, 10 / 100M
Thiết bị đầu cuối nối đất Ổ cắm chuối 4mm
Cân nặng 17,5 Kilôgam
Kích thước (W x D x H)

468 × 375 × 164 (mm)



(Mô-đun tùy chọn)

Chức năng IEC61850:

Hoàn toàn tuân thủ giá trị lấy mẫu IEC61850 và GOOSE; (IEC61850-9-1, IEC61850-9-2 / (LE), IEC60044-7 / 8)
Có thể xuất ra đồng thời giá trị lấy mẫu và tín hiệu tương tự, hoặc thuê bao và xuất bản tin nhắn GOOSE và chức năng I / O nhị phân tiếp xúc liên lạc.
Lên đến 36 kênh giá trị lấy mẫu có thể được ánh xạ.
Cổng Ethernet cáp quang & GOOSE IEC61850 (Chức năng tùy chọn)
Cổng sợi quang 2 x 100Base-FX Full Duplex, loại LC
(Tùy chọn 10 / 100Mbit, loại Ethernet RJ45)
Loại sợi 62,5 / 125um (Nhiều sợi quang, Đỏ cam)
Bước sóng 1310nm
Khoảng cách truyền > 1Km
Chỉ báo Spd Green (sáng): Kết nối hợp lệ
Liên kết / Hành động màu vàng (Nhấp nháy): Trao đổi dữ liệu
Ghi chú: Phần cứng đã sẵn sàng, hoạt động

Chức năng hiệu chuẩn đầu dò:
Đầu vào đo lường DC Phần cứng đã sẵn sàng, hoạt động
Đầu vào điện áp Phạm vi 0 ~ ± 10V dc
Đầu vào tối đa ± 11V dc
Sự chính xác <0,05% rg Typ.<0.1% rg Guar.
Trở kháng đầu vào 1 triệu ohm
Đầu vào hiện tại Phạm vi 0 ~ ± 1mA / 1 ~ ± 20mA, phạm vi tự động
Đầu vào tối đa 600mA
Sự chính xác <0,05% rg Typ.<0.1% rg Guar.
Trở kháng đầu vào 15 ohm


Chức năng hiệu chuẩn đồng hồ năng lượng:
Hiệu chuẩn đồng hồ năng lượng Phần cứng đã sẵn sàng, hoạt động
Sử dụng cảm biến Máy đo cơ / Máy đo điện tử
Đầu ra cảm biến Cần cao:> 4.5V, Mức thấp: <0.2V
Đầu vào xung 1 cổng đầu vào xung, Chỉ có giá trị mức cao 5Vdc.
Dải xung Đầu vào xung 500KHz Max.
Đầu ra xung 1 đầu ra bóng bán dẫn, cực thu mở, 5Vdc / 5mA



Mô hình Kết quả đầu ra hiện tại Đầu ra điện áp Không bắt buộc
K3166i 6 × 35A @ 450VA tối đa
3 ×70A @ 850VA tối đa
Tối đa 7 × 310V @ 90VA
IEC61850 SV
IEC61850 GOOSE
Đồng hồ đo năng lượng cal.
Đầu dò cal.
K3163i 6 × 35A @ 450VA tối đa
3 ×70A @ 850VA tối đa
Tối đa 4 × 310V @ 124VA
K3130i 3 × 35A @ 450VA tối đa Tối đa 4 × 310V @ 124VA
