| Tên thương hiệu: | Kingsine |
| Số mẫu: | KFA310 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T/T, L/C |

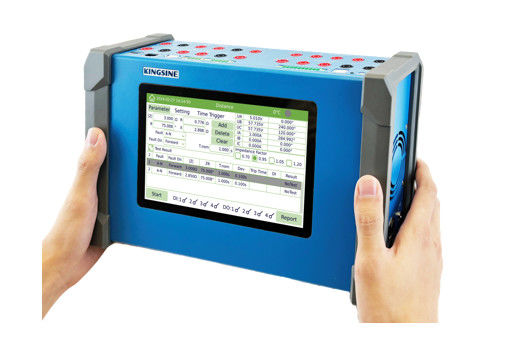

Máy kiểm tra rơ le mini đa chức năng, độ chính xác cao, công suất cao mang tính cách mạng
KFA310 được thiết kế với nội thất nhỏ gọn, kích thước tương tự như iPad, chạy bằng pin. Chỉ nặng 3,7 kg và cung cấp 4 đầu ra 300V và 3 đầu ra 20A, Dòng điện tối đa có thể đạt 50A, công suất đầu ra đạt 130VA.
Nó tập trung vào việc bảo trì và Kiểm tra thiết bị phân phối và bảo vệ điện áp trung bình-hạ thấp trong môi trường không có điện.
Sự miêu tả
1. Máy kiểm tra rơle nhỏ nhất thế giới với màn hình cảm ứng LED 7,0 inch, dễ dàng mang theo trong mộtKích thước iPad,3,7kg, dòng điện cao lên tới50A, độ chính xác cao, có thểliên tục đầu ra với 3x10Ađiều kiện.
2. Thiết kế cấu trúc bên trong cực kỳ đơn giản, đảm bảo chất lượng cao và độ tin cậy.
3. Sáng tạo“Cắm và chạy”Công nghệ cho phép dịch vụ sau bán hàng trở nên dễ dàng và hiệu quả hơn trong vòng 20 ngày làm việc.
4. Chức năng chính
▪ Kiểm tra AC/DC, Ramping, Chuỗi trạng thái, Sóng hài, Khoảng cách, Quá dòng
▪Kiểm tra dao động: được sử dụng để tùy chỉnh thử nghiệm mô phỏng dạng sóng dao động chồng lên nhau.
▪Kiểm tra tần số (df/dt, ROCOF)
▪Nguồn điện chuẩn 3 pha
▪Hiệu chuẩn máy đo năng lượng
▪Kiểm tra đồng bộ thiết bị đôi(lên đến 6 kênh hiện tại để kiểm tra khác biệt)
▪8 kênh đầu ra mức thấp(0 - 8Vrms)
5.Đầu ra có độ chính xác cao, có thể được sử dụng làm nguồn chuẩn.
Những điểm chính
Ưu điểm của dịch vụ sau bán hàng “Cắm và chạy” sáng tạo:
▪ Cấu trúc đơn giản, người mới bắt đầu cũng có thể tự lắp đặt.
▪ Giảm chi phí sau bán hàng.
▪ Rút ngắn thời gian sau bán hàng.
▪ Mục tiêu: Hoàn thành dịch vụ sau bán hàng trong vòng 20 ngày làm việc.
Máy kiểm tra rơle mini cầm tay KFA310, sử dụng công nghệ tiên tiến, thiết kế mô-đun và cấu trúc bên trong đơn giản, đảm bảo chất lượng sản phẩm ở mức cao hơn và đảm bảo cam kết bảo hành ba năm. Bên cạnh đó, nó cũng góp phần đạt được mục tiêu chất lượng là tuổi thọ sản phẩm 15 năm. Đối với bảo trì sau bán hàng, chỉ cần thay thế mô-đun và không cần hiệu chuẩn độ chính xác sau khi thay thế mô-đun. Sau khi lắp ráp hoàn tất, có thể sử dụng trực tiếp, thực sự đạt được "Cắm và chạy".

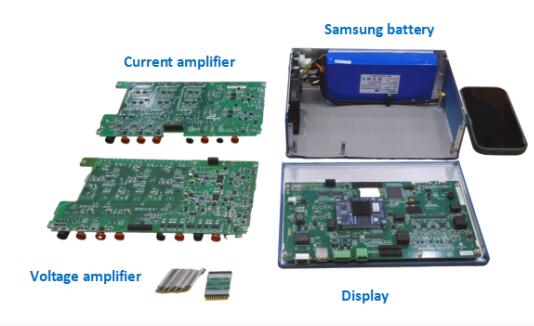

Công khai, cấu trúc bên trong được trực quan hóa như trong sơ đồ sau:

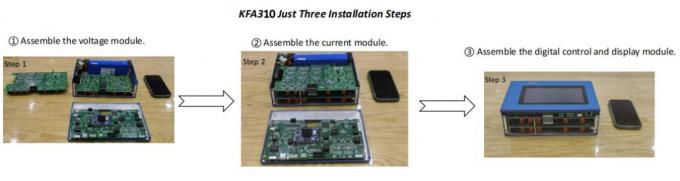

Các bước cài đặt:
Thông số kỹ thuật
| Đầu ra điện áp AC | ||
Phạm vi đầu ra & Công suất |
4×300 V xoay chiều (LN) |
Tối đa 22,5 VA mỗi cái @ 300V |
| Tối đa 21 VA mỗi cái @200V | ||
| Tối đa 12,5 VA mỗi cái @ 100V | ||
| Tối đa 7 VA mỗi cái @63,5V | ||
| 6,65 VA tối đa mỗi cái @ 57,7V | ||
| Tối đa 1,1 VA mỗi cái @ 10V | ||
| Sự chính xác | <0,015%Rd+0,005%Rg Điển hình. <0,02%Rd+0,03%Rg Guar. |
|
| Nghị quyết | 0,001V | |
| Bù trừ DC | <5mV Điển hình. <60mV Guar |
|
| Sự biến dạng | <0,05%Typ. / <0,1% Guar. | |
| Phản ứng lên/xuống | <100us | |
| Đầu ra điện áp DC | ||
| Kênh nguồn | 4 | |
| Phạm vi đầu ra điện áp DC | 0~300 V (LN) | |
| Công suất đầu ra điện áp DC | Tối đa 22,5W | |
| Độ chính xác điện áp DC | <0,03%Rd+0,01Rg Điển hình. <0,04%Rd+0,06Rg Guar. |
|
| Phản ứng lên/xuống | <100us | |
| Nghị quyết | 1mV | |
| Đầu ra dòng điện AC | ||
| Kênh nguồn | 3 | |
| Phạm vi đầu ra dòng điện AC | 0~10A, LN / (Có thể tùy chọn là 0~20A) | |
| 0~20A, LL-N / (Có thể tùy chọn là 0~40A) | ||
| 0~30A, LLL-N / (Có thể tùy chọn là 0~50A) | ||
| Công suất đầu ra dòng điện xoay chiều (Tối đa) | Tối đa 75VA cho 10A LN Tối đa 130VA cho 20A LN/LLL-N |
|
| Độ chính xác đầu ra dòng điện AC | <0,015%Rd+0,01%Rg Điển hình. <0,02%Rd+0,03%Rg Guar. |
|
| Bù trừ DC | <1mA Điển hình. <2mA Guar |
|
| Sự biến dạng | <0,05%Typ. / <0,1% Guar. | |
| Phản ứng lên/xuống | <100us | |
| Nghị quyết | 1mA | |
| Đầu ra dòng điện DC | ||
| Kênh nguồn | 1 | |
| Phạm vi đầu ra dòng điện DC | 0~10A, LN | |
| Công suất đầu ra dòng điện một chiều | 138W | |
| Độ chính xác dòng điện DC | <0,03%Rd+0,01Rg Điển hình. <0,04%Rd+0,06Rg Guar. |
|
| Nghị quyết | 1mA | |
| Tần số AC | ||
| tín hiệu sin phạm vi | DC ~ 1000Hz, 3000Hz thoáng qua | |
| Độ chính xác đầu ra | ±5ppm | |
| Nghị quyết | 0,001Hz | |
| Giai đoạn | ||
| Phạm vi đầu ra | -360°~360° | |
| Độ chính xác đầu ra 50Hz | ±0,1° Điển hình / <0,2° Guar. | |
| Nghị quyết | 0,001° | |
| Nguồn cung cấp DC phụ trợ | ||
| Phạm vi đầu ra | 12~350V | |
| Công suất đầu ra | Tối đa 40W | |
| Sự chính xác | <1% | |
| Đầu vào nhị phân và độ chính xác thời gian | ||
| Logarit đầu vào nhị phân | 4 cặp | |
| Chế độ kích hoạt | Tiếp xúc thử/ướt | |
| Phạm vi điện áp đầu vào | 0V～300Vdc | |
| Độ chính xác thời gian | < ±1ms ở 0,001~1 giây, < ±0,1% @ >1 giây |
|
| Độ phân giải thời gian | 36 chúng ta | |
| Thời hạn tối đa | vô cực | |
| Đầu ra nhị phân (eSSR nhanh) | ||
| Cặp đầu ra nhị phân | 4 cặp | |
| Mô phỏng máy cắt mạch | Có thể được xác định là trạng thái Mở hoặc Đóng | |
| Khả năng ngắt AC | Điện áp tối đa: 250V (AC)/ Điện áp tối đa: 0,5A | |
| Khả năng ngắt DC | Điện áp tối đa: 250V(DC)/ Điện áp tối thiểu: 0,5A | |
| Thời gian phản hồi | <100us | |
| Hiệu suất liên lạc | Mở đầu ra tiếp điểm khô bằng rơle ghép quang, điện trở bật là ≤50Ω và điện áp chịu được ngắt là ≥DC300V | |
| Đồng bộ thời gian (Độ chính xác thời gian) | ||
| GPS / BD | Vâng, 5us | |
| IRIG-B | Vâng, 5us | |
| Nguồn điện | ||
| Nguồn điện định mức | 100~240Vac, 1 pha | |
| Bật điện áp đầu vào | 85V～265V (xoay chiều); 127V～350V(DC) |
|
| Tần số đầu vào định mức | 50Hz/60Hz | |
| Cho phép tần số đầu vào | 47Hz ~ 63Hz | |
| Ắc quy | ||
| Pin tích hợp | 97WH | |
| Thời gian sạc (0-80%) | 2 giờ | |
| Thời gian sạc (0-100%) | 4 giờ | |
| Cổng giao diện | ||
| RJ45 Mạng Ethernet | 1 cổng, 10/100M | |
| USB | USB3.0 x 1 | |
| Wifi | Không bắt buộc | |
| Bluetooth | Không bắt buộc | |
| Kiểm soát hoạt động | ||
| Màn hình cảm ứng và điều khiển máy chủ | Có, LCD 7.0" | |
| Phần mềm máy tính cơ bản | Không bắt buộc | |
| Phần mềm máy tính nâng cao | Không bắt buộc | |
| Thông tin khác | ||
| Cân nặng | 3,7kg | |
| Kích thước (Rộng x Sâu x Cao) | 288x185x95 (mm) | |
| Đầu ra mức thấp (Tùy chọn) | |
| Số lượng đầu ra | 8 |
| Phạm vi thiết lập | 0~8Vrms |
| Dòng điện đầu ra tối đa | Xếp hạng 2mA, tối đa 10mA thoáng qua. |
| Sự chính xác | (0,01~0,8 Vrms): <0,05% Tiêu chuẩn / <0,1% Guar. (0,8~8 Vrms): <0,02% Tiêu chuẩn / <0,05% Guar. |
| Nghị quyết | 250 μV |
| Độ méo tiếng (THD+N) | < 0,05% Tiêu chuẩn / < 0,1% Guar. |
| Giao diện kết nối | Nhà ga Phoenix |
| Hiệu chuẩn đồng hồ đo năng lượng (Tùy chọn) | |
| Sử dụng cảm biến | Đồng hồ đo cơ học / Đồng hồ đo điện tử |
| Đầu ra cảm biến | Mức cao:>4.5V, Mức thấp:<0.2V |
| Đầu vào xung | Cổng đầu vào 1 xung, chỉ có mức cao 5Vdc. |
| Phạm vi xung | Đầu vào xung 500KHz Tối đa. |
| Đầu ra xung | 1 Đầu ra Transistor, cực thu hở, 5Vdc/5mA |
Không bắt buộc
| Mục | Tiêu chuẩn | Không bắt buộc |
| Đầu ra hiện tại | 3×10MỘT | Nâng cấp lên 3×20A |
| Wifi | - | Hỗ trợ tùy chọn |
| Bluetooth | - | Hỗ trợ tùy chọn |
| Đầu ra mức thấp | - | Hỗ trợ tùy chọn |
| Hiệu chuẩn đồng hồ đo năng lượng | - | Hỗ trợ tùy chọn |
| Phần mềm máy tính cơ bản | - | Hỗ trợ tùy chọn |
| Phần mềm máy tính nâng cao | - | Hỗ trợ tùy chọn |
