| Tên thương hiệu: | Kingsine |
| Số mẫu: | KFA310 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T/T, L/C |

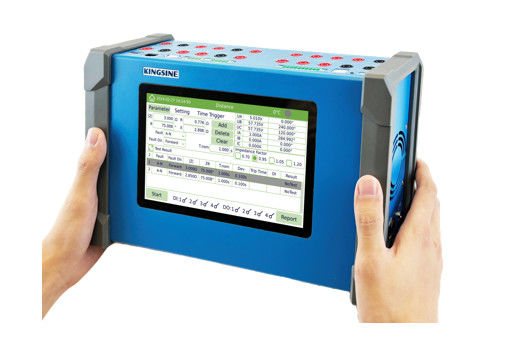

Máy thử siêu năng lượng, chính xác cao, đa chức năng, Mini relay
KFA310 được thiết kế với một nội thất nhỏ gọn, tương tự kích thước như một iPad, được cung cấp bởi pin. Nó chỉ nặng 3,7 kg và cung cấp đầu ra 4x300V và 3x20A, Lượng điện tối đa của nó có thể đạt 50A,công suất đầu ra đạt 130VA.
Nó tập trung vào bảo trì và Kiểm tra các thiết bị bảo vệ điện áp trung bình và thấp trong môi trường không điện.
Mô tả
1Kiểm tra rơle nhỏ nhất thế giới với màn hình cảm ứng LED 7,0 inch, dễ dàng mang theo trong mộtKích thước iPad,3.7kg, dòng điện cao lên đến50A, độ chính xác cao, có thểđầu ra liên tục với 3x10Ađiều kiện.
2Thiết kế cực kỳ đơn giản cho cấu trúc bên trong của nó, đảm bảo chất lượng cao và độ tin cậy.
3. Đổi mớiPlug and Playcông nghệ cho phép dịch vụ sau bán hàng rất dễ dàng và hiệu quả trong vòng 20 ngày làm việc.
4Các chức năng chính
▪ Kiểm tra AC/DC, Ramping, State Sequence, Harmonic, Distance, Overcurrent
▪Xét nghiệm dao động: được sử dụng để tùy chỉnh thử nghiệm mô phỏng hình sóng dao động chồng lên nhau.
▪Xét nghiệm tần số (df/dt, ROCOF)
▪Nguồn điện tiêu chuẩn 3 pha
▪Chuẩn đoán đồng hồ năng lượng
▪Xét nghiệm đồng bộ với hai thiết bị(tối đa 6 kênh điện cho thử nghiệm chênh lệch)
▪8 kênh đầu ra cấp thấp(0 - 8Vrms)
5.Khả năng đầu ra chính xác cao, có thể được sử dụng như một nguồn tiêu chuẩn.
Những điểm chính
Đổi mới Ứng dụng Plug and Play Ưu điểm dịch vụ sau bán hàng
▪ Cấu trúc đơn giản, người mới bắt đầu có thể tự cài đặt.
▪ Giảm chi phí sau bán hàng.
▪ Giảm thời gian sau khi bán hàng.
▪ Mục tiêu: Hoàn thành dịch vụ sau bán hàng trong vòng 20 ngày làm việc.
Máy thử relay mini cầm tay KFA310, sử dụng công nghệ sáng tạo, thiết kế mô-đun và cấu trúc nội bộ đơn giản,đảm bảo chất lượng sản phẩm cao hơn và đảm bảo cam kết bảo hành ba nămNgoài ra, nó cũng góp phần đạt được mục tiêu chất lượng của một cuộc sống dịch vụ sản phẩm 15 năm.và không cần hiệu chuẩn độ chính xác sau khi thay thế mô-đunMột khi lắp ráp hoàn thành, nó có thể được sử dụng trực tiếp, thực sự đạt được "plug and play".
Công khai, cấu trúc nội bộ được hình dung như được hiển thị trong sơ đồ sau:
Các bước cài đặt:
Thông số kỹ thuật
| Các đầu ra điện áp biến đổi | ||
Phạm vi đầu ra và công suất |
4 × 300 V ac (L-N) |
22.5 VA tối đa mỗi @ 300V |
| 21 VA tối đa mỗi @ 200V | ||
| 12.5 VA tối đa mỗi @ 100V | ||
| 7 VA tối đa mỗi @ 63,5V | ||
| 6.65 VA tối đa mỗi @ 57.7V | ||
| 1.1 VA tối đa mỗi @ 10V | ||
| Độ chính xác | < 0,015%Rd + 0,005%Rg Typ. < 0,02%Rd + 0,03%Rg Guar. |
|
| Nghị quyết | 0.001V | |
| DC Offset | < 5mV Typ. < 60mV Guar |
|
| Sự biến dạng | < 0,05%Typ. / < 0,1% Guar. | |
| Phản ứng tăng/giảm | < 100us | |
| Điện áp đồng thời | ||
| Các kênh nguồn | 4 | |
| Phạm vi đầu ra điện áp DC | 0 ~ 300 V (L-N) | |
| Năng lượng đầu ra điện áp DC | 22.5W tối đa | |
| Độ chính xác điện áp DC | < 0,03%Rd + 0,01Rg Typ. < 0,04%Rd + 0,06Rg Guar. |
|
| Phản ứng tăng/giảm | < 100us | |
| Nghị quyết | 1mV | |
| Các đầu ra dòng AC | ||
| Các kênh nguồn | 3 | |
| Phạm vi đầu ra dòng AC | 0 ~ 10A, L-N / (Có thể tùy chọn là 0 ~ 20A) | |
| 0 ~ 20A, LL-N / (Có thể tùy chọn là 0 ~ 40A) | ||
| 0 ~ 30A, LLL-N / (Có thể tùy chọn là 0 ~ 50A) | ||
| Năng lượng đầu ra dòng AC ((Max) | 75VA Max cho 10A L-N 130VA Max cho 20A L-N/LLL-N |
|
| Độ chính xác của dòng điện chuyển đổi | < 0,015%Rd + 0,01%Rg Typ. < 0,02%Rd + 0,03%Rg Guar. |
|
| DC Offset | < 1mA Typ. < 2mA Guar |
|
| Sự biến dạng | < 0,05%Typ. / < 0,1% Guar. | |
| Phản ứng tăng/giảm | < 100us | |
| Nghị quyết | 1mA | |
| Các đầu ra dòng DC | ||
| Các kênh nguồn | 1 | |
| Phạm vi đầu ra dòng DC | 0 ~ 10A, L-N | |
| Công suất đầu ra dòng DC | 138W | |
| Độ chính xác dòng DC | < 0,03%Rd + 0,01Rg Typ. < 0,04%Rd + 0,06Rg Guar. |
|
| Nghị quyết | 1mA | |
| Tần số AC | ||
| tín hiệu sinus phạm vi | DC ~ 1000Hz, 3000Hz tạm thời | |
| Độ chính xác đầu ra | ±5ppm | |
| Nghị quyết | 0.001Hz | |
| Giai đoạn | ||
| Phạm vi đầu ra | -360°~360° | |
| Độ chính xác đầu ra 50Hz | ± 0,1° Typ / < 0,2° Guar. | |
| Nghị quyết | 0.001° | |
| Cung cấp DC phụ trợ | ||
| Phạm vi đầu ra | 12 ~ 350V | |
| Năng lượng đầu ra | 40W tối đa | |
| Độ chính xác | < 1% | |
| Nhập nhị phân và độ chính xác thời gian | ||
| Logaritm đầu vào nhị phân | 4 cặp | |
| Chế độ kích hoạt | Thử tiếp xúc / ướt | |
| Phạm vi điện áp đầu vào | 0 V ≈ 300 Vdc | |
| Độ chính xác thời gian | < ±1ms @ 0,001 ~ 1s, < ± 0,1% @ > 1s |
|
| Phân giải thời gian | 36us | |
| Giới hạn thời gian tối đa | vô hạn | |
| Binary output ((Fast eSSR) | ||
| Các cặp đầu ra nhị phân | 4 cặp | |
| Mô phỏng bộ ngắt mạch | Có thể được định nghĩa là trạng thái mở hoặc đóng | |
| Khả năng ngắt AC | Vmax:250V ((AC) / Imax:0.5A | |
| Khả năng ngắt DC | Vmax:250V ((DC) / Imax:0.5A | |
| Thời gian phản ứng | < 100us | |
| Hiệu suất tiếp xúc | Mở đầu ra tiếp xúc khô bằng cách sử dụng rơle quang hợp, điện trở bật là ≤ 50Ω, và điện áp chống tắt là ≥ DC300V | |
| Đồng bộ hóa thời gian (Chính xác thời gian) | ||
| GPS / BD | Vâng, 5 người. | |
| IRIG-B | Vâng, 5 người. | |
| Nguồn cung cấp điện | ||
| Nguồn cung cấp điện | 100~240Vac,1 pha | |
| Khả năng điện áp đầu vào | 85V265V (AC); 127V 350V (DC) |
|
| Tần số đầu vào định số | 50 Hz/60 Hz | |
| Khả năng tần số đầu vào | 47 Hz ~ 63 Hz | |
| Pin | ||
| Pin tích hợp | 97WH | |
| Thời gian sạc (0-80%) | 2h | |
| Thời gian sạc (0-100%) | 4h | |
| Cổng giao diện | ||
| RJ45 Ethernet | 1 cổng, 10/100M | |
| USB | USB3.0 x 1 | |
| Wifi | Tùy chọn | |
| Bluetooth | Tùy chọn | |
| Kiểm soát hoạt động | ||
| Touch Screen & Host Control | Vâng, 7.0 "LCD | |
| Phần mềm PC cơ bản | Tùy chọn | |
| Phần mềm PC tiên tiến | Tùy chọn | |
| Thông tin khác | ||
| Trọng lượng | 3.7kg | |
| Kích thước ((W x D x H) | 288x185x95 (mm) | |
| Các đầu ra cấp thấp (không cần thiết) | |
| Số lượng đầu ra | 8 |
| Phạm vi thiết lập | 0 ~ 8Vrms |
| Điện lượng đầu ra tối đa | Đánh giá 2mA, tối đa 10mA. |
| Độ chính xác | (0,01 ~ 0,8 Vrms): < 0,05% Typ / < 0, 1% Guar. (0,8 ~ 8 Vrms): < 0,02% Typ. / < 0,05% Guar. |
| Nghị quyết | 250 μV |
| Sự biến dạng (THD+N) | < 0,05% Typ. / < 0, 1% Guar. |
| Giao diện kết nối | Nhà ga Phoenix |
| Định chuẩn đồng hồ năng lượng (không cần thiết) | |
| Sử dụng cảm biến | Đồng hồ cơ khí / đồng hồ điện tử |
| Khả năng phát ra cảm biến | Đòn bẩy cao:> 4,5V, mức thấp: < 0,2V |
| Nhập xung | 1 cổng đầu vào xung, 5Vdc chỉ có giá trị cao. |
| Phạm vi xung | 500KHz đầu vào xung tối đa. |
| Lượng phát ra xung | 1 đầu ra transistor, bộ sưu tập mở, 5Vdc/5mA |
Tùy chọn
| Điểm | Tiêu chuẩn | Tùy chọn |
| Điện năng hiện tại | 3×10A | Nâng cấp lên 3×20A |
| Wifi | - | Hỗ trợ tùy chọn |
| Bluetooth | - | Hỗ trợ tùy chọn |
| Lượng đầu ra thấp | - | Hỗ trợ tùy chọn |
| Định chuẩn đồng hồ năng lượng | - | Hỗ trợ tùy chọn |
| Phần mềm PC cơ bản | - | Hỗ trợ tùy chọn |
| Phần mềm PC tiên tiến | - | Hỗ trợ tùy chọn |
