| Tên thương hiệu: | KINGSINE |
| Số mẫu: | K68i |
| MOQ: | 1 tập |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T trước, L / C |

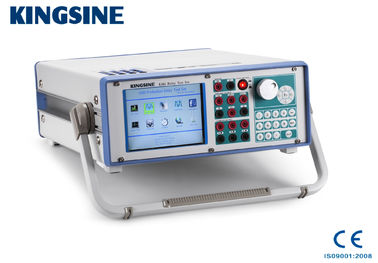

Thiết bị thử nghiệm Relay Toàn cầu tự động hóa K68i, một pha
◆ Thử nghiệm khác biệt
◆ Kiểm tra trình tự trạng thái
◆ Kiểm tra tính năng thời gian
◆ Kiểm tra trước khoảng cách
◆ Kiểm tra đồng bộ
◆ Lại xảy ra lỗi (Lại phát lỗi)
◆ Kiểm tra DC
◆ Kiểm tra AC
◆ Thử nghiệm chuyển tiếp khoảng cách
◆ Kiểm tra hài hòa
◆ Kiểm tra tần số
◆ 8 cặp đầu vào nhị phân
◆ 4 cặp đầu ra nhị phân
| Mô hình | Sản lượng hiện tại | Điện áp đầu ra | ||||
| K68 | 3 × 35A @ 450VA tối đa | 4×130V @ 75VA tối đa | ||||
| K68i | 3 × 35A @ 450VA tối đa |
4 × 300V @ 120VA tối đa |
||||
1. 3 × 35A & 4 × 300V kênh đầu ra độc lập cao buren.
2. Trọng lượng nhẹ < 23,5kg.
3. Xây dựng 6.4" màn hình LCD TFT màu thật, bàn phím và bộ mã hóa xoay, kiểm soát hoàn toàn mà không cần máy tính xách tay.
4. Các mô-đun thử nghiệm phần mềm tiên tiến là tùy chọn.
5. 3 năm bảo hành sửa chữa miễn phí và bảo trì suốt đời.
6Tăng cấp phần mềm miễn phí.
| Các mục thử nghiệm | Số ANSI®. | |||||
| Phương tiện chuyển tiếp bảo vệ từ xa | 21 | |||||
| Các bộ chuyển tiếp đồng bộ hoặc kiểm tra đồng bộ | 25 | |||||
| Máy phát điện dưới điện áp | 27 | |||||
| Bộ chuyển tiếp điện hướng | 32 | |||||
| Máy chuyển mạch dưới dòng hoặc dưới sức mạnh | 37 | |||||
| Relê dòng điện dư thừa theo chuỗi âm | 46 | |||||
| Bộ chuyển tiếp quá dòng / lỗi mặt đất | 50 | |||||
| Phương tiện chuyển tiếp quá mức thời gian ngược / lỗi mặt đất | 51 | |||||
| Bộ chuyển tiếp yếu tố điện năng | 55 | |||||
| Máy chuyển tiếp điện áp quá cao | 59 | |||||
| Bộ chuyển tiếp cân bằng điện áp hoặc dòng điện | 60 | |||||
| Bộ chuyển tiếp quá dòng hướng | 67 | |||||
| Các bộ chuyển tiếp lỗi mặt đất hướng | 67N | |||||
| Bộ chuyển tiếp điện dư thừa DC | 76 | |||||
| Phương tiện chuyển tiếp đo góc pha hoặc bảo vệ ngoài bước | 78 | |||||
| Thiết bị khóa lại tự động | 79 | |||||
| Bộ chuyển phát tần số | 81 | |||||
| Bộ chuyển tiếp bảo vệ quá tải động cơ | 86 | |||||
| Phân phối bảo vệ khác biệt | 87 | |||||
| Máy phát điện áp hướng | 91 | |||||
| Bộ chuyển tiếp hướng điện áp và điện năng | 92 | |||||
| Máy chuyển tiếp kích hoạt | 94 | |||||
| Máy chuyển mạch điều chỉnh điện áp | -- | |||||
| Relê quá trở, Z> | -- | |||||
| Các bộ chuyển tiếp dưới trở ngại, Z | -- | |||||
| Các bộ chuyển tiếp chậm thời gian | -- | |||||
1. 7 kênh (4V + 3I) đầu ra, mỗi kênh đầu ra là độc lập và đồng thời điều khiển
giá trị độ lớn, góc pha và tần số, có thể tiêm DC, sóng sinus AC và tối đa 20 ×
âm thanh hòa âm.
2. Mô phỏng pin biến động, DC 0-300V, 120Watt tối đa.
3Ứng dụng thử nghiệm Relay nhanh ở chế độ thủ công.
4. Chuyển sang thử lỗi (SOTF).
5- Kiểm tra đồng bộ GPS từ đầu đến cuối.
6- Hiển thị trực tuyến.
7. Tự động tạo báo cáo thử nghiệm.
8. Khám phá chống cắt, dây cáp sai kết nối báo động và tự bảo vệ, quá tải và bảo vệ quá nóng.
| Điện áp đầu ra | ||||||
| Phạm vi đầu ra và công suất | 2×600V AC (L-L) | 240VA tối đa mỗi | ||||
| 1 × 600V dc (L-L) | 240W tối đa | |||||
| 3 × 300V dc (L-N) | 120W tối đa mỗi | |||||
| Độ chính xác |
± 2mV @ 0,2 ~ 2V ac
|
|||||
|
±10mV @ 0.5V ~ 5Vdc
|
||||||
| Nghị quyết | 1mV | |||||
| Sự biến dạng | < 0, 1% Guar. / < 0, 05% Typ. | |||||
| Sản lượng hiện tại | ||||||
| Phạm vi đầu ra và công suất | 3 × 35A ac ((L-N) | 450VA tối đa mỗi | ||||
| 1 × 105A ac ((3L-N) | 1200VA tối đa | |||||
| 3 × 20A dc ((L-N) | 300W tối đa mỗi | |||||
| Độ chính xác |
±1mA @ 0.2A ~ 0.5A ac
|
|||||
|
±5mA @ 0.2A ~ 1Adc
|
||||||
| Nghị quyết | 1mA | |||||
| Sự biến dạng | < 0, 1% Guar. / < 0, 05% Typ. | |||||
| Điểm phát ra tần số | ||||||
| Phạm vi | 5 ~ 1000 HZ | |||||
| Độ chính xác |
< 1 ppm @ 5 ~ 65 Hz
|
|||||
| Nghị quyết | 0.001Hz | |||||
| Phản xuất pha | ||||||
| Phạm vi | -360°~360° | |||||
| Độ chính xác | < 0,05°Typ. / < 0,1° Guar. | |||||
| Nghị quyết | 0.001° | |||||
| Nguồn điện áp đồng chiều phụ (Battery simulator) | ||||||
| Phạm vi | 0 ~ 300V @ 180W tối đa | |||||
| Nhập nhị phân | ||||||
| Số lượng | 8 cặp | |||||
| Đặc điểm đầu vào | 0 ~ 400Vdc / Tự do tiềm năng | |||||
| Độ phân giải thời gian | <0,1 ms | |||||
| Tối đa, đo thời gian | 999.999s | |||||
| Thời gian thoát | 0 ~ 25ms | |||||
| Binary Output | ||||||
| Số lượng | 4 cặp | |||||
| Loại | Khả năng liên lạc relé tự do, điều khiển bởi phần mềm | |||||
| Khả năng phá vỡ | Vmax: 300Vac Imax: 4A Pmax: 1000VA Vmax: 300Vdc Imax: 4A Pmax: 300W |
|||||
| Đồng bộ hóa | ||||||
| Chế độ đồng bộ hóa | GPS bên ngoài (Tìm chọn) | |||||
| Động thái | ||||||
| Số chồng lên nhau | 2 ~ 20 lần | |||||
| Nguồn điện & Môi trường | ||||||
| Điện áp đầu vào danh nghĩa | 110V / 220V / 230Vac được chỉ định, ±10% | |||||
| Tần số danh nghĩa | 50 / 60Hz | |||||
| Tần số cho phép | 45Hz ~ 65Hz | |||||
| Tiêu thụ năng lượng | 1500 VA tối đa | |||||
| Loại kết nối | Cắm AC tiêu chuẩn 60320 | |||||
| Nhiệt độ hoạt động | 0°C~55°C | |||||
| Nhiệt độ lưu trữ | -20°C~70°C | |||||
| Độ ẩm | < 95% RH, không ngưng tụ | |||||
| Các loại khác | ||||||
| Kết nối PC | RJ45 Ethernet, 10/100/1000M | |||||
| Nhà ga nối đất | 4mm ổ chuối chuối | |||||
| Trọng lượng | 23.5kg | |||||
| Kích thước ((W × D × H) | 360 × 480 × 140 mm | |||||
