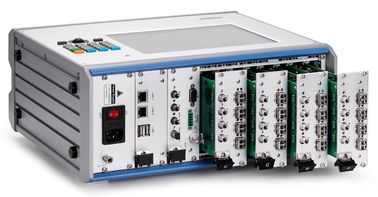

Nhựa KF910 Sợi kỹ thuật số Relay Tester Bảo vệ Relay Thiết bị thử nghiệm màu đen

Có thể kiểm tra các bộ chuyển tiếp IED số theo IEC61850-9-1, IEC61850-9-2, IEC60044-7/8 v.v.

• Khái niệm thiết kế sản phẩm tiên tiến, thiết kế mô-đun plug and play độc quyền

• Hoàn toàn tuân thủ IEC61850

• Bảng sợi có thể lựa chọn, Mỗi bảng sợi có thể cung cấp 4 kênh cổng sợi. 4 / 8 / 12 / 16 cổng sợi cấu hình tùy chọn

• Khả năng đăng ký & mô phỏng SMV và GOOSE tín hiệu, mỗi SMV khả năng cấu hình lên đến 64 kênh lấy mẫu, đáp ứng từng khách hàng ′s lựa chọn khác nhau của các yêu cầu kiểm tra

• 13 đầu ra kênh thấp độc lập

• Thiết lập màn hình LCD TFT màu thật 9.7 ̊ với độ phân giải 1024 × 768, bàn phím và chuột, dễ vận hành cho người dùng và cung cấp cảm giác tầm nhìn tuyệt vời cho trạm phụ thông minh

• 8 cặp đầu vào và 4 cặp đầu ra nhị phân

Đặc điểm

• Cung cấp 16 cặp cổng sợi LC, có thể nhận / gửi 16 nhóm IEC61850-9-1, IEC61820-9-2 giá trị lấy mẫu khung hình, mỗi cổng có thể lập bản đồ lên đến 64 kênh SV và chứa chức năng kiểm tra công suất sợi;

• Cung cấp 16 cổng sợi đầu ra ST và 2 cổng sợi tiếp nhận ST, đầu ra 16 thông báo giá trị lấy mẫu theo tiêu chuẩn nhóm FT3 phù hợp với IEC60044-7/8,Nhận 2 thông báo giá trị lấy mẫu theo tiêu chuẩn FT3 của nhóm phù hợp với IEC60044-7/8;

• Đăng ký và mô phỏng thông báo GOOSE;

• 13 kênh đầu ra tín hiệu cấp thấp, mỗi kênh từ 0 ~ 8 V ac/dc;

• Mô phỏng IED phát hành GOOSE ban đầu khi bật để tránh khóa thiết bị được thử nghiệm gây ra bởi sự gián đoạn liên kết sau khi thử nghiệm ngưng tiêm;

• Tự động phân tích tập tin định dạng SCL (SCD, ICD, CID, NPI), nhận ra cấu hình tự động của giá trị lấy mẫu và thông báo GOOSE, lưu hoặc xuất dưới dạng tập tin cấu hình, thuận tiện để thử nghiệm;

• Thiết bị bảo vệ tìm kiếm tự động từ MX, tín hiệu kỹ thuật số sợi từ đơn vị thông minh, nhận ra chức năng cấu hình tự động của giá trị lấy mẫu và thông báo GOOSE;

• Mô phỏng các trạng thái bất thường (mất khung hình, sai trình tự, chất lượng bất thường, gửi lại tin nhắn, dữ liệu bất thường, không phù hợp);

• Mô-đun GPS tích hợp, đồng bộ hóa mã IRIG-B bằng sợi và chức năng đồng bộ hóa thời gian IEEE1588.
