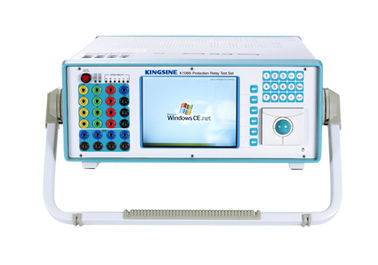

K1066i Thiết bị thử nghiệm rơle bảo vệ

Máy phát điện áp

Cài đặt

Phạm vi

AC 7 pha (LN)

7 x 0 ... 300 V

AC 2 pha (LL)

2 x 0 ... 600 V

Quyền lực

AC 7 pha (LN)

7 x 110VA, ở 0 ... 300 V

AC 2 pha (LL)

2 x 220A, ở 0 ... 600 V

Độ chính xác

<0,07% đọc + 0,03% phạm vi được đảm bảo ở 0-300V

<0,04% đọc + 0,01% phạm vi điển hình ở 0-300V

Nghị quyết

1mV

Máy phát điện hiện tại

Cài đặt

Phạm vi

AC 6 pha (LN)

6 x 0 ... 30 A

AC 3 pha (2L-N)

3 x 0 ... 40 A (Nhóm A II B)

AC 1 pha (6L-N)

1 x 0 ... 120 A

Quyền lực

AC 6 pha (LN)

6 x 150 VA, ở 0 ... 20A Tối đa 250VA, với các kênh hiện tại khác không tải

AC 3 pha (2L-N)

3 x 300VA, ở 0 ... 40A (Nhóm A II B) Tối đa 450VA, với dòng điện khác

dỡ kênh

AC 1 pha (6L-N)

1 x 900 VA

Độ chính xác

<0,14% đọc + 0,06% phạm vi được đảm bảo ở 0-40A

<0,05% đọc + 0,02% phạm vi điển hình ở 0-40A

Nghị quyết

1mA

Máy phát điện, chung

Tần số

Phạm vi

0 ... 1000 Hz

Độ chính xác / trôi

Lỗi <0,001Hz tại 10 ... 65Hz,

Lỗi <0,01Hz tại 65Hz ... 450Hz

Lỗi <0,02Hz tại 450Hz ... 1000Hz

Nghị quyết

0,001Hz

Giai đoạn

Phạm vi

- 360 ° ... + 360 °

Độ chính xác / trôi

Lỗi <0,2 °

Nghị quyết

0,1 °

Thời gian

Phạm vi

0 ... 999, 999.999

Độ chính xác / trôi

Lỗi <0,1ms

Nghị quyết

10 giờ

Máy phát điện một chiều

Phạm vi điện áp

0 ... 300V / 150VA

Phạm vi hiện tại

0 ... 20A / 300W

Độ chính xác

Lỗi <0,1% đọc + phạm vi 0,1% được đảm bảo ở 0 mộc 300 V;

Lỗi <0,1% đọc + phạm vi 0,1% được đảm bảo tại

0 ... 20 A;

Nghị quyết

1mA; 1 mV

Điều hòa

Thời gian siêu hài

2 ... 20

Cung cấp DC DC

Phạm vi

0 ... 300V / 0,6A

Đầu vào nhị phân

Con số

8 cặp

Điện áp tương thích

10V ... 250V DC

Đầu ra nhị phân

Con số

4 cặp

Sức chứa

AC / DC 250V / 2A

Đồng bộ hóa

Chế độ đồng bộ hóa

GPS

Cung cấp năng lượng

Điện áp đầu vào danh nghĩa

220 V ± 10% VAC, 1 pha

Quyền lực

1000VA

Tần số danh nghĩa

50 ± 10% Hz

Điều kiện môi trường

Nhiệt độ hoạt động

-5 ° C ... 55 ° C

Nhiệt độ lưu trữ

-20 ° C ... 75 ° C

Phạm vi độ ẩm

5 ... 90%, không ngưng tụ

Cân nặng

20kg

Kích thước

460 (D) × 140 (W) × 360 (H) mm

Giao diện

RJ45, USB, RS232, PS / 2, VGA

Kết nối PC

RJ45

Mô hình

Kênh truyền hình

Đầu ra AC

K1063i

10 kênh đầu ra

6 * 30A / 3 * 60A / 4 * 300V

K1066i

13 kênh đầu ra

6 * 30A / 3 * 60A / 7 * 300V

K1066

13 kênh đầu ra

6 * 20A / 3 * 40A / 7 * 130V

K1066 +

13 kênh đầu ra,

6 * 30A / 3 * 60A / 7 * 130V

K1063

10 kênh đầu ra

6 * 20A / 3 * 40A / 4 * 130V

K1036

10 kênh đầu ra

3 * 40A / 7 * 130V

K1040

7 kênh đầu ra

3 * 40A / 4 * 130V

K1030

7 kênh đầu ra

3 * 30A / 4 * 130V
