| Tên thương hiệu: | Kingsine |
| Số mẫu: | K6066 |
| MOQ: | 1 tập |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T trước, L / C |

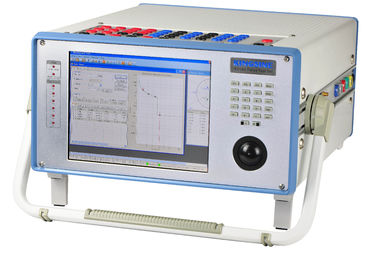

Giới thiệu hệ thống
★ Sử dụng công tắc chuyển đổi mô đun hóa và bộ khuếch đại kỹ thuật số hi-fi tự RD, với công suất hiệu quả hơn
85%, công suất đầu ra cao, trọng lượng thấp và giá trị gia nhiệt nhỏ, để đảm bảo thời gian dài và đáng tin cậy
× đầu ra 10A. Khả năng mạnh mẽ cho quá tải cho phần cứng chất lượng đáng tin cậy.
★ Đĩa trạng thái rắn SSD dung lượng cao bên trong, để đảm bảo hoạt động bình thường ở trạng thái tốc độ cao
di chuyển hoặc thậm chí nghiêng, để dữ liệu sẽ không bị mất khi va chạm và sốc.
★ PC lõi kép CPU công nghiệp, màn hình LED lớn 9,7 inch, độ phân giải 1024 × 768,
hệ thống Windows XPE nhúng, để cung cấp giao diện thân thiện để sử dụng cho hiệu chuẩn tại chỗ một cách thông minh
trạm biến áp ..
Đặc điểm F
1. 13 cái đầu ra kênh đồng thời, nghĩa là đầu ra điện áp 7 pha và dòng 6 pha với
biên độ, tần số, pha khác nhau.
2. Với chức năng kiểm tra biến dạng dạng sóng, phán đoán báo động dây sai, tự khóa, nối đất
báo thức.
3. Cung cấp thuận tiện và nhanh chóng tất cả hiệu chuẩn phần mềm cho biên độ và pha, không cần mở
nhà ở để hiệu chỉnh độ chính xác đầu ra.
4. 0 300V / 0 .6A từ xa phụ trợ. Đầu ra nguồn DC.
5. Để kiểm tra bằng chế độ thủ công hoặc tự động đối với các loại điện áp, dòng điện, tần số, công suất,
trở kháng, điều hòa, vi sai, rơle đồng thời và có thể mô phỏng các loại lỗi khác nhau để
thực hiện thí nghiệm khoảng cách, trình tự 0 và kiểm tra lại. Với chức năng kích hoạt GPS, để
thực hiện kiểm tra nguồn cung dự trữ, chuyển đổi nhanh chóng, vv
6. Chức năng GPS bên trong.
7. Chức năng tùy chọn cho đồng hồ tiêu chuẩn, đầu dò, đồng hồ năng lượng, vv
Danh sách mô hình thử nghiệm dòng K60
| Mô hình | Hiện hành | Vôn | |
| K6066 | K6066 | 6 × 30A | 7 × 130V |
| K6066i | 6 × 30A | 7 × 300V | |
| K6066S | 6 × 60A | 7 × 130V | |
| K6063 | K6063 | 6 × 30A | 4 × 130V |
| K6063i | 6 × 30A | 4 × 300V | |
| K6030 | K6030 | 3 × 30A | 4 × 130V |
| K6030i | 3 × 30A | 4 × 300V | |
Thông số kỹ thuật chính của K6066
| Nguồn điện áp xoay chiều | |||||
| Phạm vi đầu ra | AC 7 pha (LN) | 7 × 0 130V | |||
| AC 3 pha (LL) | 3 × 0 ～ 260V | ||||
| Nguồn ra | 7 × 130 V (LN) | Tối đa 1 × 70 VA | |||
| 3 × 260 V (LL) | Tối đa 1 × 110 VA | ||||
| Độ chính xác | ± 2 mV (0,2 V ～ 2 V) ± 0,1% (2 V 130 V) | ||||
| Nghị quyết | 1mV | ||||
| Nguồn hiện tại AC | |||||
| Phạm vi đầu ra | AC 6 pha (LN) | 6 × 0 30 A | |||
| AC 1 pha (6L-N) | 1 × 0 100 A | ||||
| Nguồn ra | 6 × 30A (LN) | Tối đa 6 × 220 VA | |||
| 1 × 30A (LN) | Tối đa 1 × 450 VA | ||||
| 1 × 100A (LN) | Tối đa 1 × 1000 VA | ||||
| Độ chính xác | ± 1 mA (0,2A ～ 0,5A) | ||||
| ± 0,1% (0,5A 20A) | |||||
| ± 0,1% (20A Imax) | |||||
| Nghị quyết | 1mA | ||||
| Tần số đầu ra | |||||
| Phạm vi | 5 ～ 1000 Hz | ||||
| Độ chính xác | <0,001 Hz (5 ～ 65 Hz) | ||||
| <0,01 Hz (65 450 Hz) | |||||
| <0,02 Hz (450 1000 Hz) | |||||
Nghị quyết | 0,001 Hz | ||||
| Đầu ra pha | |||||
| Phạm vi | -360 ° ～ 360 ° | ||||
| Độ chính xác | <0,2 ° | ||||
| Nghị quyết | 0,1 ° | ||||
| Chức năng thời gian | |||||
| Phạm vi thời gian | 0,1 ms ～ 1,50 × 10 5 giây | ||||
| Thời gian chính xác | ± 1ms (0,001s ～ 1s) ± 0,1% (1 giây ～ 1,50 × 10 5 giây) | ||||
| Điện áp một chiều, dòng điện một chiều | |||||
| điện áp DC | Phạm vi | 0 ~ 300V / 180W | |||
| Độ chính xác | ± 10mV (0,5 V 5 V) | ||||
| ± 0,5% (5 V 300 V) | |||||
| Dòng điện một chiều | Phạm vi | 0 ～ 30A / 300W | |||
| Độ chính xác | ± 5mA (0,2 A 1 A) ± 0,5% (1 A 30 A) | ||||
| Nguồn điện áp AUX | |||||
| Phạm vi | 0 ~ 300V / 0,6A | ||||
| Đầu vào nhị phân | |||||
| Con số | 8pairs | ||||
| Điện áp tương thích | 0V ～ 250V | ||||
| Đầu ra nhị phân | |||||
| Con số | 4pairs | ||||
| Sức chứa | 250V / 3A (AC / DC) | ||||
| Đầu vào đo DC (Tùy chọn) | |||||
| Dải điện áp | 0 ～ ± 10V, 1MΩ | ||||
| Phạm vi hiện tại | 0 ～ ± 20mA, 15Ω | ||||
| Độ chính xác | <0,05% RG | ||||
| Đầu vào đo AC (Tùy chọn) | |||||
| Dải điện áp | 0 ～ 130V, <0,2% RG | ||||
| Phạm vi hiện tại | 0 ～ 5A (Kết nối CT dạng kẹp), <0,5% RG | ||||
| Dải tần số | 45 ～ 65 Hz, <0,01 Hz | ||||
| Giai đoạn | 0 360 °, <0,5 ° | ||||
| Điều hòa | 2 20 lần, <0,5% RG | ||||
| Đồng bộ hóa | |||||
| Chế độ đồng bộ hóa | GPS | ||||
| Điều hòa | |||||
| Số chồng | 2 20 lần | ||||
| Cung cấp năng lượng | |||||
| Điện áp định mức | 220v | ||||
| Phạm vi cung cấp điện | 88 ～ 264VAC, 125 350VDC | ||||
| Quyền lực | 1500 VA | ||||
| Tần số cung cấp điện | 47Hz ～ 63Hz | ||||
| Điều kiện làm việc | |||||
| Nhiệt độ làm việc | -20oC 70oC | ||||
| Độ ẩm | ≤95%, không ngưng tụ | ||||
| Trọng lượng & kích thước | |||||
| Cân nặng | 17,5 kg | ||||
| Kích thước | 360 × 480 × 190 (mm) | ||||
| Giao diện trực tuyến | RJ45 | ||||
