| Tên thương hiệu: | Kingsine |
| Số mẫu: | KT200 |
| MOQ: | 1 tập |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T trước, L / C |

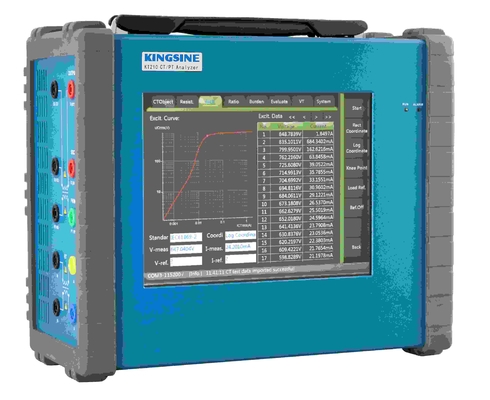

Máy phân tích CT đo cao / Máy phân tích biến áp dòng KT200
Màn hình hiển thị TFT LCD
Tiêu chuẩn IEC 60044-1 / IEC 60044-6
Điện áp đầu ra:0-120 V ((AC)
Danh sách các thông số kỹ thuật
Nhập nguồn điện | AC:85-260 V, 47-63 Hz, 10 A ((max.) | Đo tỷ lệ biến đổi | Phạm vi:1-5000, độ chính xác: ±0,1% |
Điện áp đầu ra | 0-120 V ((AC) | Đo lường pha | Độ chính xác: ± 3 phút, độ phân giải:0.01 phút |
Điện tích hiện tại | 0-5 A ((RMS) | Vòng tròn thứ cấp | Phạm vi:0.1-10 0 Ω |
Điện năng lượng | 0-450 VA, | Đánh giá tải AC | 0-300 VA |
Hiện tại | Phạm vi: 0-15A ((phạm vi tự động), Độ chính xác: ± 0,1% | Điều kiện làm việc | Nhiệt độ:-10°C-55°C |
Điện áp | Phạm vi:0-30 V ((phạm vi tự động), độ chính xác: ±0,1% | Kích thước và trọng lượng | 360mm × 325mm × 140mm |
Thiết kế sáng tạo, bảo trì dễ dàng!
Với thiết kế mô-đun sáng tạo, Plug-in khung, chức năng tự hiệu chuẩn làm cho bảo trì dễ dàng hơn!
1, Bao gồm thiết kế mô-đun chức năng và khung cắm, mỗi mô-đun có chức năng tự hiệu chuẩn, cắm và chơi khi thay đổi mô-đun, dễ bảo trì cho khách hàng.
2, Tiếp nhận màn hình hiển thị LCD TFT với thiết kế giao diện phần mềm rõ ràng và đẹp, người dùng có thể vận hành dễ dàng
3, đầu vào dòng AC / DC chỉ cho phạm vi rộng, đáp ứng tất cả các tiêu chuẩn nguồn điện được yêu cầu.
4, Dễ dàng vận hành, đo nhanh chóng, tất cả các thử nghiệm có thể được thực hiện tự động dựa trên cùng một loại đường kết nối ngoại trừ đo lường trở ngại quá tải.
5, Tiếp nhận điện áp thấp & phương pháp đo tần số biến, nó có thể kiểm tra điện áp khuynh hướng lên đến 30kV biến áp như đầu ra điện áp tối đa chỉ là 120V và giá trị đỉnh tối đa hiện tại là 15A, an toàn cao.
6Thiết kế di động với trọng lượng nhẹ 10kg, phù hợp với thử nghiệm thực địa của hệ thống điện, nhà máy sản xuất biến áp điện hoặc phòng thí nghiệm để sử dụng.
7, Độ chính xác đo cao, độ chính xác kháng cự là 0,1% + 1mΩ, độ chính xác pha ± 0,05 độ, độ chính xác biến là ± 0,1% (1-5000 ), độ chính xác biến là ± 0,2% ((5000-10000)
8, Nó có thể kiểm tra biến áp hiện tại theo tiêu chuẩn IEC 60044-1 hoặc IEC 60044-6 vv
9, Hoàn thành chức năng đo lường, nó có thể kiểm tra tất cả các biến áp hiện tại loại cho quá tải thứ cấp, kháng vòng thứ cấp, đặc điểm kích thích, đặc tính thoáng qua, tỷ lệ khác biệt,Sự khác biệt góc và cựcNó cũng có thể kiểm tra hệ số giới hạn chính xác ((ALF), hệ số bảo mật thiết bị ((FS), hằng số thời gian thứ cấp ((Ts), hệ số tồn tại ((Kr), hệ số khu vực thoáng qua ((Ktd), điện áp uốn cong, hiện tại,cấp độ, cảm ứng bão hòa, cảm ứng không bão hòa, đường cong sai 5% 10% của biến áp dòng, vòng lặp hysteresis cho biến áp dòng, và đánh giá kết quả thử nghiệm theo tiêu chuẩn được xác định.
10. Thử nghiệm PT
Đối với những PT cảm ứng dựa trên định nghĩa GB1207-2006 ((IEC60044-2), KT200 CT / PT Analyzer cũng có thể kiểm tra chúng.thử nghiệm cực độ và kích thích cuộn thứ cấp của PT cảm ứng.
|
|
