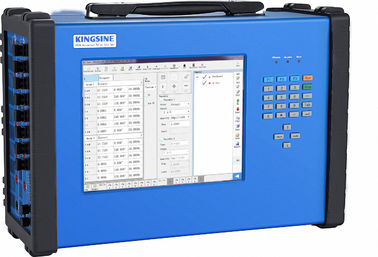

Miêu tả về tuân thủ IEC61850Máy kiểm tra rơ le KF86

KINGSINE KF86 có trọng lượng nhẹ 10kg, kích thước siêu nhỏ (390mm * 256mm * 140mm) giúp bạn dễ dàng mang theo trên hành trình bay.

Các kênh đầu ra analog 6x20A, 6x300V.

Bộ thử nghiệm rơ le 6 pha nhỏ gọn với độ chính xác cao & giải pháp đầy đủ (tuân thủ giá trị lấy mẫu IEC61850 và GOOSE), đáp ứng đầy đủ tất cả các yêu cầu phát hiện và gỡ lỗi của IEC61850 IED, Bộ hợp nhất, hệ thống điều khiển trạm và rơle bảo vệ truyền thống.

Tính năngOf tuân thủ IEC61850Máy kiểm tra rơ le KF86

● Đồng thời xuất ra thông báo điện áp 6x300V, dòng điện 6x20A) và IEC61850 SMV;

● Máy tính công nghiệp tích hợp CPU lõi kép, tích hợp ổ rắn SSD dung lượng lớn;hệ điều hành Nhúng Windows 7;Màn hình LCD màu trung thực 9,7 inch, độ phân giải 1024 × 768, thao tác trên màn hình cảm ứng.Có thể làm việc ngoại tuyến hoặc trực tuyến;

● Cung cấp 8 cặp cổng quang LC, có thể truyền và nhận 36 kênh giá trị mẫu định dạng khung IEC61850-9-1, IEC61850-9-2;với chức năng kiểm tra công suất quang học;

● Cung cấp 6 cổng quang đầu ra ST và 2 cổng quang nhận ST, có thể xuất ra 6 bộ thông báo giá trị được lấy mẫu phù hợp với định dạng IEC60044-7 / 8 (FT3);có thể nhận 2 bộ định dạng FT3 của thông số kỹ thuật IEC60044-7 / 8 Thông báo giá trị được lấy mẫu;

● Có thể đăng ký / xuất bản thông tin hoặc đầu ra GOOSE, nhận chuyển mạch và thực hiện thử nghiệm vòng kín về bảo vệ;

● Mô phỏng đầu ra mức thấp 12 kênh để kiểm tra khả năng bảo vệ của đầu vào mức thấp;

● Khởi động để mô phỏng IED để chủ động giải phóng GOOSE, các tín hiệu giá trị được lấy mẫu, nhằm loại bỏ quá trình đặt lại của thiết bị đang thử nghiệm gây ra bởi sự gián đoạn liên kết sau khi thử nghiệm dừng;

● Đầu ra cổng quang được lấy mẫu hoặc GOOSE có thể được xác định tự do;nhiều thông tin khối điều khiển GOOSE khác nhau có thể được đăng ký / xuất bản;

● Chức năng kênh giá trị mẫu, số lượng kênh có thể được thiết lập tự do, lên đến 36 kênh có thể được cấu hình;

● Tự động nhập các tệp SCL (SCD, ICD, CID, NPI) để nhận ra cấu hình tự động của các giá trị được lấy mẫu và thông tin GOOSE, đồng thời lưu các giá trị mẫu và thông tin cấu hình GOOSE dưới dạng tệp cấu hình để thử nghiệm;

● Nó có thể tự động phát hiện tín hiệu kỹ thuật số quang học từ MU, thiết bị bảo vệ và hộp vận hành thông minh, đồng thời nhận ra chức năng cấu hình tự động của giá trị lấy mẫu và thông tin GOOSE;

● Có thể mô phỏng các điều kiện bất thường (mất mát, sai thứ tự, chất lượng bất thường, truyền lại tin nhắn, dữ liệu bất thường, lệch nhịp, v.v.);

● Chất lượng kênh của thông điệp SV đầu ra có thể được đặt, và đơn vị mô phỏng có thể được mô phỏng và gỡ lỗi, được đặt thành không hợp lệ, đặt ở trạng thái chạy và có thể mô phỏng sự không nhất quán kép của AD và các thử nghiệm khác;

● Tích hợp mô-đun thời gian GPS / Beidou với GPS, chức năng thời gian đồng bộ mã IRIG-B;

● Mô-đun kiểm tra phần mềm đầy đủ tính năng, AC, trình tự trạng thái, kiểm tra recloser, bảo vệ khoảng cách, bảo vệ quá dòng, quá dòng thời gian nghịch, bảo vệ thứ tự không, kiểm tra dốc, hướng nguồn, kiểm tra vi sai, kiểm tra tần số, đồng bộ hóa các mô-đun phần mềm kiểm tra;

Đặc điểm kỹ thuật Of tuân thủ IEC61850Máy kiểm tra rơ le KF86

Lợi thế của tuân thủ giá trị lấy mẫu IEC61850 và GOOSEMáy kiểm tra rơ le KF86

Chức năng IEC61850:

12 kênh mức thấp chức năng đầu ra tín hiệu:

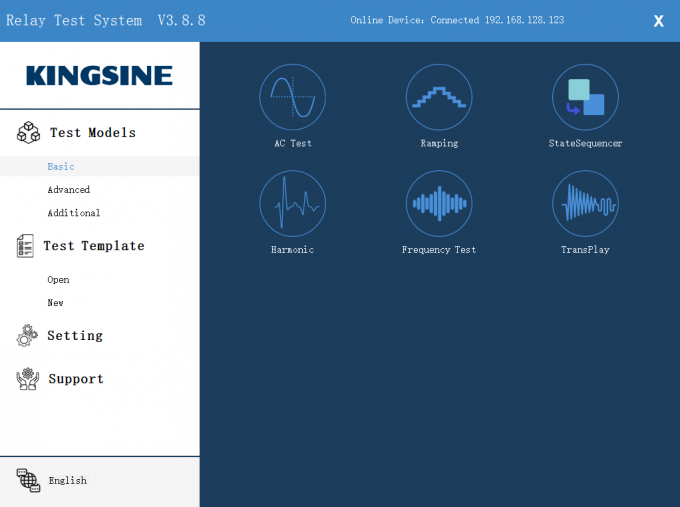

Giao diện phần mềm đồ họa:

Yêu cầu chúng tôi để biết thêm chi tiết.

F&A

Q:1. Phương thức vận chuyển là gì?
A: Để hiệu quả hơn, chúng tôi chủ yếu sử dụng vận tải hàng không.Nếu bạn thích cách vận chuyển khác, chúng tôi có thể theo yêu cầu của bạn.

Q: 2. thời gian bảo hành là bao lâu?

A: Chúng tôi cung cấp bảo hành 3 năm sửa chữa miễn phí và bảo trì suốt đời.

Q: 3.Tại sao chúng tôi cung cấp bảo hành ba năm?

MỘT:Trước hết, Mục tiêu chất lượng của công ty KINGSINE là không để xảy ra sự cố chất lượng trong vòng 5 năm sử dụng của khách hàng.

Thứ hai, KINGSINE đã tham gia vào thị trường nước ngoài được 12 năm. Tính đến nay, khoảng 3000 bộ thiết bị đã hoạt động ở nước ngoài và tỷ lệ hỏng hóc hàng năm là dưới 1%.

Thứ ba, Sản phẩm của chúng tôi được thiết kế theo mô-đun, Nếu có lỗi, nó có thể được chẩn đoán lỗi từ xa, sau đó chuyển các bộ phận của sản phẩm cho khách hàng để sửa chữa nhanh chóng.
