| Tên thương hiệu: | Kingsine |
| Số mẫu: | KF920 |
| MOQ: | 1 tập |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T trước, L / C |
Đặc điểm:
Chức năng chính:

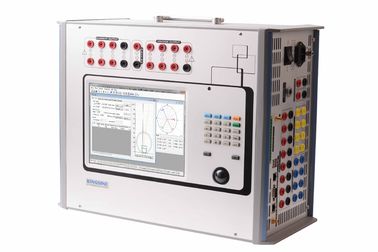

Thiết kế thử nghiệm phổ quát độc đáo, Bảng điều khiển và chuột cục bộ tích hợp với hệ thống Windows để kiểm tra đầy đủ chức năng và cung cấp cơ sở mô-đun WIFI để điều khiển từ xa bằng kết nối Laptop bên ngoài.
Thử nghiệm phù hợp cho tất cả các loại rơle điện từ, rơle vi tính; biên soạn hoàn chỉnh các giao thức IEC61850/IEC60044-7/8, đơn vị hợp nhất và thử nghiệm rơle IED số.
8 cổng sợi, 8 FT3 truyền và 2FT3 nhận thiết kế cổng, mỗi cổng sợi có thể chuyển nhiều nhóm SMV và GOOSE, mỗi khả năng SMV cấu hình lên đến 64 kênh lấy mẫu.
Khả năng đăng ký & mô phỏng GOOSE, tín hiệu tin nhắn SMV.
Facility import/export/download/save Substation Configuration Language file (tệp ngôn ngữ cấu hình trạm phụ)
(tệp định dạng SCD/ICD/CID/NPI).
Mô phỏng các điều kiện lỗi mạng bất thường (Loss frame, mis-order,quality abnormal, message resend, data unusual, synchronism etc.)
13 đầu ra tín hiệu cấp thấp cho thử nghiệm rơle bảo vệ cấp thấp.
Thiết bị để đo năng lượng và hiệu chuẩn bộ chuyển đổi.
đo AC/DC, 0 ~ 600V, 0 ~ 5A.
KF920 Thông số kỹ thuật:
| Kênh tương tự | |
| Hiện tại | AC 6X30A@450VA |
| AC 3X60A@850VA | |
| AC 1X100A@1000VA | |
| DC 6X20A@300W | |
| Điện áp | AC 7X130V L-N@80VA |
| AC 3X260V L-N@110VA | |
| AC 3X130V L-N@80W,0.2 lớp | |
| Độ chính xác | AC 0.1 lớp, DC 0.2 lớp |
| Sự biến dạng | < 0,1% |
| DC phụ trợ | 0~300V@120W |
| 13 Các sản phẩm cấp thấp | |
| Số lượng | 13 kênh, kết nối Phoenix |
| Điện áp | AC 0 ~ 8Vrms, DC 0 ~ 10V |
| Hiện tại | Đánh giá 2mA, tối đa 10mA. |
| Sức mạnh | ≥ 0,5VA |
| Độ chính xác | < 0,2% ((0,01 ~ 0,8Vrms) |
| < 0,1% ((0,8 ~ 8Vrms) | |
| Nghị quyết | 250uV |
| Sự biến dạng (THD %) | < 0,1% |
| Cổng Ethernet sợi | |
| Chế độ | 100Base-FX Full Duplex |
| Số lượng | 8 cặp |
| Loại | LC |
| Loại sợi | 62.5/125um ((Multiple fiber optic, màu cam đỏ) |
| Độ dài sóng | 1310nm |
| Khoảng cách truyền | >1km |
| Chỉ số | SPD màu xanh lá cây ((màu):đối kết hợp hợp lệ |
| Liên kết/Hành động màu vàng ((bắt chớp):Truyền dữ liệu | |
| Tần số & góc pha | |
| Phạm vi tần số | DC ~ 1,2khZ |
| Độ chính xác tần số | ± 1ppm |
| Độ phân giải tần số | 0.001Hz |
| góc pha | -360~+360° |
| Độ chính xác giai đoạn | <0,05°typ,<0,1°Guar,50/60Hz |
| Độ phân giải giai đoạn | 0.01° |
| Nhập nhị phân | |
| Số lượng | 8 cặp |
| Loại | ướt/khô, đếm nhịp tim, đo |
| Mức giới hạn | 0 ~ 600Vdc, điều khiển bởi phần mềm |
| Tỷ lệ lấy mẫu | 10KHz |
| Độ phân giải thời gian | 100us |
| Thời gian thoát | 0 ~ 25ms (được điều khiển bởi phần mềm) |
| Phạm vi thời gian | Không giới hạn |
| Lỗi thời gian | ±1ms@0.001~1s |
| ±0,1%@>1s | |
| Phân cách galvanic | 4 tách biệt với mỗi 2 cặp |
| Kháng input | 600KΩ |
| Các đầu ra nhị phân ((Loại rơle) | |
| Số lượng | 4 cặp |
| Loại | Khả năng liên lạc rơle tự do, điều khiển bởi phần mềm |
| Khả năng ngắt AC | Vmax: 400Vac/Imax:8A/Pmax:2500VA |
| Khả năng ngắt DC | Vmax:300Vdc/max:5A/Pmax:150W |
| Các đầu ra nhị phân (Hi-speed Semiconductor) | |
| Số lượng | 4 cặp |
| Loại | Hạt bán dẫn, tự do tiềm năng |
| Khả năng ngắt DC | Vmax:350Vdc,ac ((p-p) /Imax:0.5A/Pmax:150W |
| Thời gian phản ứng | 100us |
| AC/DC đo | |
| Phạm vi điện áp | 0~600V,DC/ACrms, ((Rg:1V,10V,60V,600V) |
| Độ chính xác điện áp | < 0,5%rg |
| Phạm vi hiện tại | 0 ~ 5Arms (đưa clamp) |
| Độ chính xác hiện tại | < 0,5%rg |
| Phạm vi tần số | 45 ~ 65Hz, Độ chính xác < 0.01Hz |
| Độ chính xác giai đoạn | 0 ~ 360°, < 0,5° |
| Động thái | 2 ~ 20 lần, < 0,5%rg |
| Định chuẩn bộ chuyển đổi | |
| Dòng DC | |
| Phạm vi | DC: 0 ~ ± mA, 1 ~ ± 20 mA, phạm vi tự động |
| Max.input | 600mA |
| Kháng input | 15Ω |
| Độ chính xác | < 0,02% rg type < 0,05% rg Guar. |
| Điện áp DC | |
| Phạm vi | DC:0~±10V |
| Max.input | ±11V |
| Kháng input | 1MΩ |
| Độ chính xác | < 0,02% rg typ, < 0,05% rg Guar |
| Định chuẩn đồng hồ năng lượng | |
| Sử dụng cảm biến | Máy đo cơ khí/máy đo điện tử |
| Khả năng phát ra cảm biến | Mức độ cao: ≥ 4,5V, Mức độ thấp: ≤ 0,2V |
| Nhập xung | 1 cổng |
| Phạm vi xung | Nhập xung 500KHz tối đa. |
| Lượng phát ra xung | 1 đầu ra transistor |
| Các loại khác, kích thước và trọng lượng | |
| Cổng Ethernet | 2x10/100/1000M Base-Tx RJ45 |
| USB | 2Xusb 2.0 Một loại nữ |
| Cổng đồng bộ | IRIG-B,GPS BNC Ant,IEEE1588 |
| Các loại khác | RS-232 |
| Kích thước | 358x149x297mm |
| Trọng lượng | < 19kg |
| Nguồn điện & Môi trường | |
| Điện áp đầu vào danh nghĩa | 220Vac |
| Nhập cho phép | 100 ~ 264Vac |
| Tần số danh nghĩa | 50/60Hz |
| Tần số cho phép | 45 ~ 65Hz |
| Tiêu thụ năng lượng | 2000VA tối đa. |
| Nhiệt độ (làm việc) | 0°C~55°C |
| Nhiệt độ (Lưu trữ) | -20°C~70°C |
| Độ ẩm | 5%-95% RH, không ngưng tụ |
Băng hình
|
|
