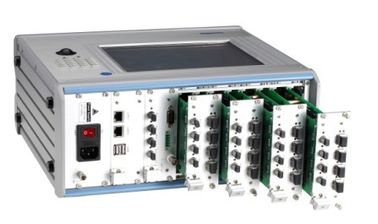

Bộ kiểm tra rơ le bảo vệ kỹ thuật số sợi quang KF910
Cổng sợi quang LC 16 cặp
Tiêu chuẩn: IEC60044-7 / 8
Kênh đầu ra: 13 kênh
8 cặp đầu vào nhị phân
4 cặp đầu ra nhị phân
Ý tưởng thiết kế sản phẩm tiên tiến, thiết kế mô-đun hóa plug and play độc quyền, mỗi card bảng sợi quang cung cấp cổng sợi quang 4 kênh.
Giới thiệu hệ thống
Ý tưởng thiết kế sản phẩm tiên tiến, thiết kế mô-đun hóa plug and play độc quyền, mỗi card bảng sợi quang cung cấp cổng sợi quang 4 kênh.
16 cổng cáp quang, 12 cổng cáp quang, 8 cổng cáp quang và cấu hình đa cổng 4 cổng cáp quang, đáp ứng nhu cầu khác nhau của từng khách hàng, lựa chọn dịch vụ thực đơn tự do, hiệu quả cao, dịch vụ bổ sung.

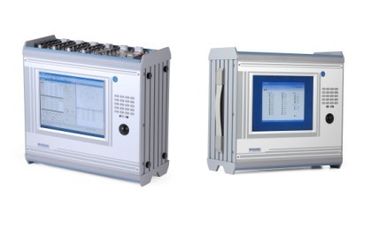

Chèn máy tính công nghiệp CPU lõi đôi, phần cứng trạng thái rắn SSD, màn hình LED lớn dài 9,7, tỷ lệ độ phân giải 1024 × 768 và điều chỉnh đèn nền tự động, tích hợp phần mềm hệ điều hành Windows XPE, dễ sử dụng cho người dùng và mang lại cảm giác thị giác tuyệt vời cho trạm biến áp thông minh.
Chức năng Đặc điểm
1. Cung cấp 16 cặp cổng sợi quang LC, có thể nhận / truyền 16 nhóm IEC61850-9-1, giá trị lấy mẫu dạng khung IEC61820-9-2, và chứa chức năng kiểm tra nguồn sợi quang;
2. Cung cấp 16 cổng sợi quang đầu ra ST và 2 cổng sợi quang tiếp nhận ST, đầu ra 16 thông báo giá trị lấy mẫu biểu mẫu FT3 tiêu chuẩn nhóm tuân thủ IEC60044-7 / 8, nhận thông báo giá trị lấy mẫu biểu mẫu FT3 tiêu chuẩn 2 nhóm tuân thủ IEC60044-7 / 8;
3. Theo dõi và phát hành thông tin của tin nhắn GOOSE hoặc đầu ra và nhận nhị phân để thực hiện kiểm tra vòng kín bảo vệ;
4. Mô phỏng 13 kênh đầu ra tín hiệu nhỏ, kiểm tra bảo vệ đầu ra tín hiệu nhỏ;
5. Mô phỏng IED xuất bản GOOSE một cách chủ động khi bật nguồn để tránh sự xâm nhập của thiết bị được thử nghiệm gây ra bởi sự gián đoạn liên kết sau khi dừng thử nghiệm;
6. Đầu ra cổng sợi quang là giá trị lấy mẫu hoặc GOOSE có thể được xác định tự do, đăng ký / xuất bản nhiều thông báo điều khiển GOOSE khác nhau;
7. Chức năng kênh giá trị lấy mẫu, số kênh có thể được thiết lập tự do, cấu hình tối đa có thể là 64 kênh;
8.Tự động phân tích tệp SCL (SCD, ICD, CID, NPI), nhận ra cấu hình tự động của giá trị lấy mẫu và thông báo GOOSE, lưu giá trị lấy mẫu và thông báo cấu hình GOOSE trong tệp cấu hình, dễ dàng kiểm tra;
9. Thiết bị bảo vệ tự động tìm kiếm từ MX, tín hiệu kỹ thuật số sợi quang của hộp hoạt động trí tuệ, nhận ra chức năng cấu hình tự động của giá trị lấy mẫu và tin nhắn GOOSE;
10. Mô phỏng các trạng thái bất thường (mất khung hình, sai trình tự, chất lượng không bình thường, gửi lại tin nhắn, dữ liệu không bình thường, không đồng bộ).
11. Chèn mô-đun kiểm tra thời gian GPS, chức năng kiểm tra thời gian đồng bộ hóa mã IEEE1588 của sợi quang IRIG-B.
Các thông số kỹ thuật chính của KF910
Giao diện truyền thông cáp quang |
|
Thể loại |
(100Mbit, sợi quang, song công) |
Số cổng |
16 đôi |
Loại cổng |
LC |
Loại sợi |
62,5 / 125 μm Sợi đa mode, màu cam |
Chiều dài sóng |
1310 nm |
Khoảng cách truyền |
> 1 km |
Chỉ báo trạng thái |
SPD màu xanh lá cây (ánh sáng) kết nối hiệu quả LinkAcT Yellow (flash), có trao đổi ngày tháng |
Cổng FT3 |
|
Tiêu chuẩn |
IEC60044-7 / 8 |
Số cổng |
2 để nhận, 16 để gửi |
Loại cổng |
ST |
Chiều dài sóng |
850 nm |
Đầu ra analog đơn mức thấp |
|
Kênh đầu ra |
13 kênh |
Đặt dải |
AC: 0 ~ 8 Vrms (Giá trị hợp lệ) DC: 0 ~ 8 V |
Độ chính xác |
< 0,2% (0,1 ~ 0,8 Vrms) < 0,1% (0,8 ~ 8 Vrms) |
Nghị quyết |
250µV |
Méo hài |
(THD%) < 0,1% |
Dải tần số |
DC ~ 1,0 kHz |
Tần số chính xác |
0,002% (tần số nguồn) |
Độ phân giải tần số |
0,001Hz |
Giai đoạn |
0 ~ 359,9 ° Phạm vi 0 ~ 359,9 ° |
Độ chính xác pha |
<0,1 ° (50 / 60Hz) |
Độ phân giải pha |
± 0,1 ° |
Đầu ra nhị phân |
|
Con số |
16 cặp (đầu ra vật lý 8 cặp, đầu ra giả tưởng 8 cặp) |
Thể loại |
1-4 tiếp điểm null không có cực (điều khiển bằng phần mềm) |
Công suất AC |
Vmax: 250V (AC) / Imax: 3A |
Công suất DC |
Vmax: 250V (DC) / Imax: 1A |
Đầu vào nhị phân |
|
Con số |
8 cặp |
Đầu vào nhị phân |
0 ~ 300 V hoặc tiếp điểm null |
Tần số lấy mẫu |
10 kHz |
Giải quyết thời gian |
100 chúng tôi |
Tối đaĐo thời gian |
1,50 × 105 giây |
Lỗi thời gian |
± 1ms (0,001s ~ 1s) ± 0,1% (1 giây ~ 1,50 × 105 giây) |
Cách ly điện |
Đầu vào nhị phân 8 cặp. |
Trở kháng đầu vào |
600 kΩ |
Đồng bộ hóa thời gian |
|
GPS |
Hỗ trợ, tích hợp nội bộ |
IRIG-B |
Hỗ trợ, loại cổng ST |
IEEE1588 |
Hỗ trợ, loại cổng LC |
Tín hiệu vi sai PPS |
RS-422, tín hiệu xung tín hiệu giây 1 cặp cho mỗi lần nhận và gửi |
Cảng khác |
|
RJ45 |
2 cái |
USB |
2 cái |
RS-232 |
1pc |
Nguồn cấp |
|
Điện áp định mức |
220V (AC) |
Cho phép điện áp |
90V ~ 264V (AC) hoặc 127V ~ 350V (DC) |
Tần số định mức |
50Hz |
Cho phép tần suất |
47 ~ 63Hz |
Hiện hành |
3A (tối đa) |
