Bộ kiểm tra rơle thông minh tất cả trong một Bộ kiểm tra rơle KF920 13 kênh

Trung Quốc Bộ kiểm tra rơle thông minh tất cả trong một Bộ kiểm tra rơle KF920 13 kênh nhà cung cấp

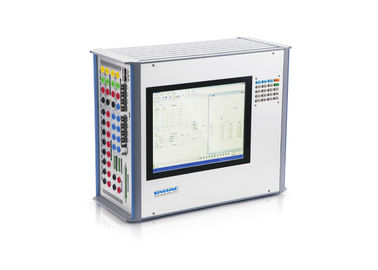

Hình ảnh lớn :  Bộ kiểm tra rơle thông minh tất cả trong một Bộ kiểm tra rơle KF920 13 kênh

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Kingsine
Chứng nhận: ISO9001,CE
Số mô hình: KF920

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: T / T trước, L / C
Khả năng cung cấp: 50 bộ / tháng
Contact Now
Chi tiết sản phẩm
Kênh tín hiệu tương tự: 6X32A, 7X 310V cổng Ethernet sợi: ĐIỂM

Thiết kế tất cả trong một, tích hợp IEC61850 SV & GOOSE, đầu ra kênh tương tự 6I + 7V, GPS sẵn có và IRIG-B, và các chức năng nâng cao khác.

  • Với chức năng kiểm tra độ chính xác MU, đặc tính thời gian, dấu trạng thái, tốc độ mất gói, phân tích sóng hài, phân tích tín hiệu, phát hiện pha điện áp và dòng điện, xác minh đặc tính thoáng qua. Có thể kiểm tra tất cả các khía cạnh của chức năng và hiệu suất MU.
  • Ngoại trừ kiểm tra MU và rơle bảo vệ truyền thống bằng đầu vào tương tự, KF920 cũng có thể kiểm tra IED trong trạm biến áp thông minh tuân thủ tiêu chuẩn IEC61850.
  • Điện áp 7 pha và đầu ra dòng 6 pha, Điện áp tối đa là 310V / pha. Dòng tối đa là 32A / pha (Tối đa 192A song song sáu pha), đầu ra tín hiệu mức thấp 13 kênh.
  • Lấy mẫu tín hiệu tương tự sử dụng ADC độ chính xác cao cấp công nghiệp, độ chính xác đầu ra có thể đạt 0,05%. Độ trễ tuyệt đối, độ chính xác kiểm tra jitter thời gian tốt hơn 1μS.
  • Tự kiểm tra hoàn hảo và nhanh chóng. Hệ thống ổn định, hiệu suất thiết bị sẽ không bị thay đổi khi chạy trong thời gian dài; Hệ thống có thể phát hiện tình huống bất thường và đưa ra cảnh báo.
  • Sreeen cảm ứng 12,1 inch, Hệ điều hành windows tích hợp. Cấu trúc nhỏ gọn, an toàn và dễ dàng để di động
  • Có thể được sử dụng như một máy phân tích bản ghi và dạng sóng.
  • Tích hợp bộ khuếch đại analog có độ chính xác cao, có thể cung cấp nguồn AC 6 × 32A và nguồn điện áp xoay chiều 7 × 310V.
  • Cổng Ethernet 100M sợi tích hợp (2 Cặp, Loại LC) và Cổng IRIG-B (Vào / Ra).
  • Cung cấp chức năng kiểm tra độ chính xác của đơn vị sáp nhập (Lỗi biên độ, Lỗi pha, v.v.).
  • Mô phỏng tín hiệu I / O nhị phân (Tiếp xúc cứng hoặc GOOSE), tuân thủ chuyển đổi điện áp đơn vị sáp nhập, kiểm tra chức năng logic song song điện áp.
  • Có thể kiểm tra các ký tự thời gian của Đơn vị Sáp nhập, như độ chính xác của thời gian gửi, độ chính xác của thời gian nhận.
  • Có chức năng phân tích và thống kê tin nhắn có thể phân tích thời gian thực đơn vị đầu ra SMV, thông báo GOOSE. Có giao thức kiểm tra tính nhất quán và chức năng kiểm tra và thống kê tin nhắn bất thường.
  • Có thể kiểm tra cơ chế tự kiểm tra và xử lý lỗi của Đơn vị sáp nhập thông qua chất lượng lấy mẫu, dấu hiệu tín hiệu trong GOOSE, thông tin cảnh báo xác định trong tín hiệu Ngỗng.
  • Dạng sóng hiển thị thời gian thực, trạng thái nhị phân và thời gian ngắt chuyển đổi trước đó trong thông số điện thông báo. Đánh dấu thang thời gian trong thông báo SV thông qua phần cứng để đếm và đánh giá phân tán thời gian của thông điệp SV đơn vị sáp nhập.
  • Ghi dữ liệu tin nhắn trong 1 phút, phân tích / so sánh dữ liệu thang đo thời gian và biên độ của từng điểm lấy mẫu, biên độ hiển thị và kết quả thống kê thang thời gian của đường cong phân phối lỗi và lỗi Max.

Sản lượng hiện tại - 6 × 32A / pha
Độ chính xác hiện tại -

≤ ± 0,05% (0,2A 32A)

≤ ± 0,1mA (0,05A 0,2A)

Độ phân giải hiện tại mẹ 1
Công suất tối đa hiện tại -

60160VA / pha

(6 × 32A / pha)

Thời gian tăng và giảm hiện tại Tổ ấm <100
Dải tần số hiện tại Hz 1 ~ 1000
Đặc tính biên độ và tần số hiện tại -

Biên độ≤ ± 0,2% (10Hz 45Hz), (65Hz 450Hz)

Biên độ≤ ± 0,05% (45Hz ~ 65Hz)

Biên độ≤ ± 0,5% (450Hz 1000Hz)

Thời gian đầu ra hiện tại -

5A / pha, đầu ra liên tục

5 32A / pha, > 180s

Đầu ra điện áp - 7 × 310V / pha
Độ chính xác điện áp -

≤ ± 0,05% (4V ~ 310V)

≤ ± 0,2mV

(0,5V 4V)

Độ phân giải điện áp -

1 mV (0,2V 10V),

10 mV (10V ~ 310V)

Điện áp tối đa -

≥60VA / pha,

7 × 310V / pha

Thời gian tăng giảm điện áp Tổ ấm <100
Tần số điện áp Hz 1 ~ 1000
Đặc tính biên độ và tần số điện áp -

≤ ± 0,2% (10Hz 45Hz), (65Hz ~ 450Hz)

≤ ± 0,05% (45Hz 65Hz)

≤ ± 0,5% (450Hz 1000Hz)

Thời gian đầu ra của bộ khuếch đại điện áp - Điều kiện điện áp định mức, đầu ra liên tục
Thời gian đồng bộ hóa đầu ra hiện tại và điện áp - ≤10
Dải tần số Hz 1 ~ 1000
Tần số chính xác -

< 0,5mHz (1Hz 65Hz)

5mHz (65Hz 450Hz)

< 10mHz (450 Hz 1000Hz)

Độ phân giải tần số Hz 0,0001
Điều hòa - Harmonic và DC có thể được đặt chồng lên 2 đến 25 lần biên độ (nhỏ hơn giá trị định mức)
Phạm vi pha - 0 ~ 359. 9 °
Độ chính xác pha - ± 0,05 °
Độ phân giải pha - 0,01 °
Kênh đầu ra tương tự mức thấp - 13 kênh
Phạm vi đầu ra tương tự mức thấp - AC: 0 8Vrms (Giá trị hiệu quả)
Dòng cực đại tương tự mức thấp - MA1mA
Độ chính xác đầu ra tương tự mức thấp -

0,1mV (0,1 ~ 0,2Vrms)

0,05% (0,2 8 Vrms)

Đặc tính biên độ và tần số đầu ra tương tự mức thấp - ≤ ± 0,1% 0,5% (1Hz 1kHz)
Độ phân giải đầu ra tương tự mức thấp - ≤250 TIẾNG
Điện áp đầu ra kỹ thuật số -

IEC61850-9-1, IEC 60044: Thông số điện áp định mức11585 (0X2D41)

IEC61850-9-2: Kỹ thuật số 1 là 10mV

Đầu ra kỹ thuật số hiện tại -

IEC61850-9-1, IEC 60044: Dòng bảo vệ định mức463 (0X 1CF), Dòng đo định mức 11585 (0X2D41)

IEC61850-9-2: Kỹ thuật số 1 là 1mA

Tín hiệu đồng bộ hóa -

Cổng gửi mã B ≥ 2 cái

Cổng nhận mã B ≥ 1 cái ;

Cổng nhận PPS ≥ 1 cái

Cổng GPS: 1 cái

Độ chính xác đồng bộ hóa> 0,5us

Kiểm tra độ chính xác của hệ thống - Độ phân giải 0,03%: 0,0001%, 0,01
Kiểm tra lớp xác minh - 0,2S
Biến áp điện tử và kiểm tra độ trễ MU - độ chính xác 2us
MU trì hoãn kiểm tra jitter - độ chính xác 2us
Độ chính xác độ trễ thoáng qua MU - độ chính xác 10us
Thời gian nhận - độ chính xác < 0,1ms
Thời gian nhận I / O nhị phân - độ chính xác < 0,1ms
Cung cấp năng lượng - Dải tần 100V ~ 260V (AC), DC 125-350V: 43 57Hz
Nhiệt độ hoạt động -10 + 50oC
Độ ẩm 5 ~ 95%, không ngưng tụ
Nhiệt độ bảo quản và vận chuyển -20 + 70oC
Độ cao 0004000m
Kích thước 358mm × 149mm × 297mm
Cân nặng <18kg
