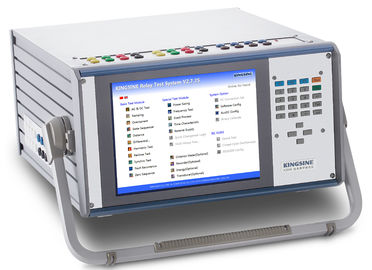

Kiểm tra rơle bảo vệ toàn cầu K2063i Chức năng đầy đủ Mô-đun kiểm tra phần mềm KRT

Kiểm tra rơle bảo vệ toàn cầu K2063i Chức năng đầy đủ Mô-đun kiểm tra phần mềm KRT

Tên thương hiệu:	KINGSINE
Số mẫu:	K2063i
MOQ:	1 tập
giá bán:	Negotiale
Thời gian giao hàng:	15 ngày làm việc
Điều khoản thanh toán:	T / T trước, L / C

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

ISO9001,CE

Sản lượng:

6x35A và 4x310V

Màn hình:

Màn hình TFT LCD màu thực 9,7” tích hợp với màn hình cảm ứng

Bảo đảm:

3 năm

Khả năng cung cấp:

50 bộ / M

Làm nổi bật:

Thử nghiệm Relay Bảo vệ Toàn cầu K2063i

Kiểm tra rơle bảo vệ đầy đủ chức năng

Mô tả sản phẩm

Ứng dụng kiểm tra rơle phổ
Các kênh đầu ra gánh nặng cao độc lập 6x35A & 4x 310V
Nhẹ, <20Kg
Có sẵn 9,7 LCD LCD LCD màu thật với màn hình cảm ứng, bàn phím số và phím tắt, điều khiển hoàn toàn có / không có máy tính xách tay
Mã GPS / IRIG-B đồng bộ hóa thử nghiệm đầu cuối
Các mô-đun kiểm thử phần mềm KRT đầy đủ chức năng
Bảo hành 3 năm miễn phí sửa chữa và bảo trì trọn đời
Nâng cấp phần mềm miễn phí
Chức năng tùy chọn để hiệu chỉnh năng lượng, 13 kênh Đầu ra mức thấp, v.v.

Đặt hàng tham khảo

Mô hình	Đầu ra hiện tại	Đầu ra điện áp
K2066	Tối đa 6 × 30A @ 450VA / 3 × 60A @ 850VA tối đa	Tối đa 7 × 130V @ 75VA
K2066i	Tối đa 6 × 35A @ 450VA / 3 × 70A @ 850VA tối đa	Tối đa 7 × 310V @ 90VA
K2063	Tối đa 6 × 30A @ 450VA / 3 × 60A @ 850VA tối đa	Tối đa 4 × 130V @ 75VA
K2063i	Tối đa 6 × 35A @ 450VA / 3 × 70A @ 850VA tối đa	Tối đa 4 × 310V @ 124VA
K2030	Tối đa 3 × 30A @ 450VA	Tối đa 4 × 130V @ 75VA
K2030i	Tối đa 3 × 35A @ 450VA	Tối đa 4 × 310V @ 124VA

Đặc điểm

Đầu ra 10 kênh (4V + 6I), Mỗi kênh đầu ra được điều khiển độc lập và đồng thời về cường độ, góc pha và giá trị tần số, có thể truyền sóng DC, AC sin và sóng hài lên đến 20 lần.
Bộ mô phỏng pin biến thiên, DC 0-310V, tối đa 124Watts.
Các mô-đun và mẫu thử nghiệm đồ họa để thử nghiệm các rơle khác nhau
Cơ sở thử nghiệm chuyển tiếp nhanh ở chế độ Thủ công
Thử nghiệm bắn / tìm kiếm / kiểm tra, điểm và nhấp
Cơ sở xuất nhập khẩu RIO / XRIO
Chuyển sang kiểm tra lỗi (SOTF)
Mô hình hệ thống điện để thử nghiệm động
Thử nghiệm đầu cuối đồng bộ hóa GPS / IRIG-B đã sẵn sàng
Hiển thị Vector trực tuyến
Kết quả kiểm tra tự động giả định
Tạo báo cáo thử nghiệm tự động
Tự bảo vệ khi cung cấp điện sai cho đầu vào AC / DC 450V.
Phát hiện chống cắt, hệ thống dây sai kết nối báo động và tự bảo vệ, bảo vệ quá tải và quá nhiệt

Thông số s

Đầu ra điện áp
Phạm vi đầu ra & sức mạnh	4 × 310 V ac (LN)			Tối đa 124 VA mỗi
	2 × 620 V ac (LL)			Tối đa 248 VA mỗi
	3 × 310 V dc (LN)			Tối đa 124 W mỗi
Độ chính xác	± 2 mV @ 0,2 ~ 2 V ac <0,07% Rd + 0,03Rg Guar. @ 2 ~ 310V <0,03% Rd + 0,01Rg Loại. @ 2 ~ 310V
	± 10mV @ 0,5 V ~ 5 V dc ± 0,5% @ 5 V ~ 310 V dc
Nghị quyết	1mV
Méo mó	<0,1% Guar. / <0,05% Loại.
Đầu ra hiện tại
Phạm vi đầu ra & sức mạnh	6 × 35A ac (LN)			Tối đa 450 VA mỗi
	3 × 70A ac (2L-N)			Tối đa 850 VA mỗi
	1 × 180A ac (6L-N)			Tối đa 1200 VA
	3 × 20A dc (LN)			Tối đa 300W mỗi
Độ chính xác	± 1 mA @ 0,2A ~ 0,5A ac <0,15% Rd + 0,05Rg Guar. @ 0,5 ~ 35A ac <0,05% Rd + 0,02Rg Loại. @ 0,5 ~ 35A ac
	± 5mA @ 0,2 A ~ 1 A dc ± 0,5% @ 1 A ~ 20 A dc
Nghị quyết	1mA
Méo mó	<0,1% Guar. / <0,05% Loại.
Tần số đầu ra
Phạm vi			Đầu ra thoáng qua 5 ~ 1000 Hz, 3KHz
Độ chính xác			<1ppm @ 5 ~ 65 Hz
			<10ppm @ 65 ~ 450 Hz
			<20ppm @ 450 ~ 1000 Hz
Nghị quyết			0,001 Hz
Đầu ra pha
Phạm vi			-360 ° ~ 360 °
Độ chính xác			<0,05 ° Loại. / <0,1 ° Guar.
Nghị quyết			0,001 °
A. Nguồn điện áp DC (Bộ mô phỏng pin)
Phạm vi			Tối đa 0 ~ 310V @ 124W
Đầu vào nhị phân
Số lượng			8pairs
Đặc điểm đầu vào			0 ~ 400Vdc / Tiềm năng miễn phí
Giải quyết thời gian			<0,1ms
Tối đa Đo thời gian			Vô hạn
Giảm thời gian			0 ~ 25ms
Đầu ra nhị phân
Số lượng			4 không có tiếp điểm (Đầu ra bán dẫn 4paris tùy chọn)
Kiểu			Tiềm năng miễn phí, kiểm soát phần mềm
Phá vỡ công suất			Vmax: 300Vac Imax: 4A Pmax: 1000VA Vmax: 300Vdc Imax: 4A Pmax: 300W
Đồng bộ hóa
Chế độ đồng bộ hóa			Đầu nối ăng ten GPS, SMA
Điều hòa
Số chồng			2 ~ 20 lần
Cung cấp điện & môi trường
Điện áp đầu vào danh nghĩa		Lựa chọn trước 110/220 / 230Vac
Điện áp đầu vào cho phép		+/- 20%, tối đa 264Vac Tự bảo vệ và báo động nếu điện áp đầu vào ngoài phạm vi
Tần số danh nghĩa		50 / 60Hz
Tần số cho phép		45Hz ~ 65Hz
Sự tiêu thụ năng lượng		Tối đa 1500 VA
Kiểu kết nối		Ổ cắm AC tiêu chuẩn 60320
Nhiệt độ hoạt động		-10oC ~ 55oC
Nhiệt độ lưu trữ		-25oC ~ 70oC
Độ ẩm		<95% rh, không ngưng tụ
Khác
Kết nối PC		Ethernet Ethernet, 10/100 / 1000M
Trạm tiếp đất		Ổ cắm chuối 4mm
Cân nặng		20 Kg
Kích thước (W x D x H)		480 × 320 × 160 (mm)

Thông tin bổ sung (Mô-đun tùy chọn)

Đầu ra cấp thấp
Số lượng		13 kênh, phượng hoàng kiểu nam
Phạm vi đầu ra điện áp		AC 0 ~ 8V, DC 0 ~ 10V
Phạm vi đầu ra hiện tại		Danh nghĩa tối đa 2mA, tối đa 10mA
Nguồn ra		≥0,5VA
Độ chính xác		(0,01 ~ 0,8 Vrms): <0,05% Loại. / <0,1% Guar. (0,8 ~ 8 Vrms): <0,02% Loại. / <0,05% Guar.
Nghị quyết		0,25mV
Hiệu chuẩn đồng hồ năng lượng
Sử dụng cảm biến	Công tơ cơ / mét điện tử
Đầu ra cảm biến	Đòn bẩy cao:> 4,5V, Mức thấp: <0,2V
Đầu vào xung	Cổng đầu vào 1 xung
Phạm vi xung	Tối đa 500KHz đầu vào xung.
Đầu ra xung	1 đầu ra bóng bán dẫn
