Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Dải điện áp: | 7 × 310 V ac | Điện áp: | 90 VA |
|---|---|---|---|
| Độ chính xác điện áp: | <0.05%Rd+0.02Rg Guar. <0,05% Rd + 0,02Rg Guar. @ 0.5A~35A ac @ 0,5A ~ | Sự tiêu thụ năng lượng: | 1500 VA tối đa |
| Cân nặng: | 17,5 kg | Kích thước (W x D x H): | 468 × 375 × 164 (mm) |
| Điểm nổi bật: | Bộ kiểm tra rơ le bảo vệ quá dòng,Bộ kiểm tra rơ le K3166i,Bộ kiểm tra rơ le bảo vệ 240Vac |
||

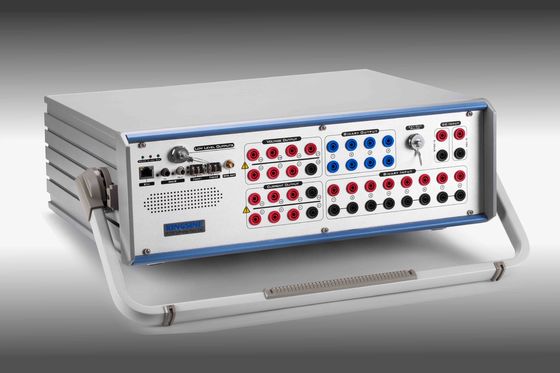

Hỗ trợ giá trị lấy mẫu Bộ kiểm tra rơ le bảo vệ quá dòng
Mô tả Bộ thử nghiệm rơ le bảo vệ vi sai Tuân theo GOOSE
Chức năng kiểm tra rơ le bảo vệ đa năng, Với đầy đủ chức năng Kiểm tra bằng tay, bộ tuần tự trạng thái, Sóng hài, kiểm tra recloser, Vi sai dòng, Khoảng cách, Khoảng cách đột biến, Quá dòng, Bộ tạo tuần tự không, Đổ dốc, Hướng nguồn, Tỷ lệ chênh lệch, Hài hòa vi sai, Bảo vệ chống kích thích quá mức, Đồng bộ hóa, Kiểm tra nguồn điện dự trữ, Kiểm tra chênh lệch thanh cái, Kiểm tra tần số, Kiểm tra Dv / Df, v.v.
Tính năng của Bộ kiểm tra rơ le bảo vệ vi sai Tuân theo GOOSE
Loại rơ le có thể được kiểm tra:
| Mặt hàng | ANSI® Không. |
| Bộ chuyển tiếp & hợp nhất IEDs số IEC61850 | |
| Rơ le bảo vệ khoảng cách | 21 |
| Đồng bộ hóa hoặc rơle kiểm tra đồng bộ hóa | 25 |
| Rơ le điện áp | 27 |
| Rơle nguồn định hướng | 32 |
| Rơle dòng điện thấp hoặc yếu | 37 |
| Rơle quá dòng thứ tự âm | 46 |
| Rơle sự cố quá dòng / chạm đất | 50 |
| Ngược thời gian quá dòng / rơle lỗi chạm đất | 51 |
| Rơle hệ số công suất | 55 |
| Rơ le quá áp | 59 |
| Rơle cân bằng điện áp hoặc dòng điện | 60 |
| Rơle quá dòng có hướng | 67 |
| Rơle lỗi nối đất định hướng | 67N |
| Rơle quá dòng DC | 76 |
| Rơ le đo góc pha hoặc rơ le bảo vệ ngoài bước | 78 |
| Thiết bị đóng lại tự động | 79 |
| Rơle tần số | 81 |
| Rơ le bảo vệ quá tải động cơ | 86 |
| Rơle bảo vệ so lệch | 87 |
| Rơle điện áp hướng | 91 |
| Rơle định hướng điện áp và công suất | 92 |
| Rơ le vấp | 94 |
| Rơle điều chỉnh điện áp | |
| Rơle cản trở, Z> | |
| Rơle không cản trở, Z | |
| Rơle thời gian trễ |
Đặc điểm kỹ thuật của Bộ kiểm tra rơ le bảo vệ vi sai Phù hợp với GOOSE
| Đầu ra nhị phân (Loại bán dẫn) | |
| Định lượng | 4 cặp |
| Kiểu: | Bộ thu mở, Kiểu kết hợp nữ |
| Công suất ngắt DC | 5 ~ 15Vdc / 5mA, tối đa 10mA AC không cho phép |
| Thời gian đáp ứng: | 100us |
| Đồng bộ hóa | |
| Chế độ đồng bộ hóa | GPS, đầu nối ăng ten loại SMA IRIG-B (Sợi quang, loại FT3) |
| Cung cấp điện & Môi trường | |
| Điện áp đầu vào danh nghĩa | 100 ~ 240Vac |
| Điện áp đầu vào cho phép | 85 ~ 260Vac, 125 ~ 350VDC |
| Tần số danh nghĩa | 50 / 60Hz |
| Tần suất cho phép | 45Hz ~ 65Hz |
| Sự tiêu thụ năng lượng | 1500 VA tối đa |
| Kiểu kết nối | Ổ cắm AC tiêu chuẩn 60320 |
| Nhiệt độ hoạt động | -10 ℃ ~ 55 ℃ |
| Nhiệt độ bảo quản | -20 ℃ ~ 70 ℃ |
| Độ ẩm | <95% RH, không ngưng tụ |
| Khác | |
| Kết nối PC | RJ45 Ethernet, 10 / 100M |
| Đầu nối đất | Ổ cắm chuối 4mm |
| Cân nặng | 17,5 Kg |
| Kích thước (W x D x H) | 468 × 375 × 164 (mm) |
Lợi thế của Hệ thống kiểm tra rơle bảo vệ khác biệt Tuân theo GOOSE
Chức năng hiệu chuẩn đầu dò:
| Phần cứng đầu vào đo lường DC đã sẵn sàng, hoạt động | ||
| Đầu vào điện áp | Phạm vi | 0 ~ ± 10V dc |
| Đầu vào tối đa | ± 11V dc | |
| Sự chính xác | <0,05% rg Typ.<0,1% rg Guar. | |
| Trở kháng đầu vào | 1 triệu ohm | |
| Đầu vào hiện tại | Phạm vi | 0 ~ ± 1mA / 1 ~ ± 20mA, phạm vi tự động |
| Đầu vào tối đa | 600mA | |
| Sự chính xác | <0,05% rg Typ.<0,1% rg Guar. | |
| Trở kháng đầu vào | 15 ohm | |
Câu hỏi thường gặp
Q: Thiết bị có thể kiểm tra chức năng của rơle đồng bộ hoặc kiểm tra đồng bộ không?
A: Vâng.
Q: Làm Thế Nào về việc đảm bảo sửa chữa?
A: Tất cả các sản phẩm của chúng tôi đều có bảo hành 3 năm sửa chữa miễn phí và bảo trì suốt đời.
Q: lợi thế kỹ thuật của bạn là gì?
A: Công suất & Độ chính xác cao với đầu ra analog 6x35A & 7x310V;
Tuân thủ giá trị lấy mẫu IEC61850 & GOOSE;
Các chức năng nâng cao tùy chọn như máy đo năng lượng và hiệu chuẩn đầu dò.
