Dải điện áp: | 0 ~ 300V | Độ chính xác điện áp: | ± 0,1% |
---|---|---|---|
Kích thước (W x H x D): | 360 x 140 x 325mm | Cân nặng: | <8 kg (không có phụ kiện) |
Nhiệt độ hoạt động: | -10 ° C lên đến + 55 ° C | Độ ẩm: | Độ ẩm tương đối 5% lên đến 95% không ngưng tụ |
Điểm nổi bật: | Máy phân tích CT IEC 60044-1,Máy phân tích CT IEC 61869-2,Bộ thử nghiệm máy biến dòng IEC 60044-1 |

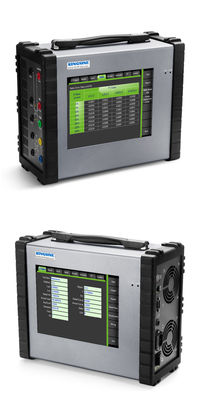

Bộ kiểm tra máy biến áp hiện tại Máy phân tích CT IEC60044-1 KT210
Mô tả về máy phân tích máy biến áp hiện tại
Chức năng đo lường hoàn chỉnh, nó có thể kiểm tra tất cả các loại máy biến dòng về quá tải thứ cấp, điện trở vòng thứ cấp, đặc tính kích thích, đặc tính quá độ, chênh lệch tỷ số, chênh lệch góc và cực tính.Nó cũng có thể kiểm tra hệ số giới hạn chính xác (ALF), hệ số bảo mật thiết bị (FS), hằng số thời gian thứ cấp (Ts), hệ số từ xa (Kr), hệ số vùng thoáng qua (Ktd), điện áp vô tuyến, dòng điện, mức, điện cảm bão hòa, un- độ tự cảm bão hòa, đường cong lỗi 5% 10%, của máy biến dòng, vòng từ trễ đối với máy biến dòng và đánh giá kết quả thử nghiệm theo tiêu chuẩn xác định.
Tính năng của Bộ thử nghiệm máy biến áp hiện tại
● | Độ chính xác đo cao, độ chính xác điện trở là 0,1% + 1mΩ, độ chính xác pha ± 0,05 độ, độ chính xác thay đổi là ± 0,1% (1-5000), độ chính xác thay đổi là ± 0,2% (5000-10000). |
● | Nó có thể kiểm tra máy biến dòng theo tiêu chuẩn IEC60044-1, IEC60044-6, IEC61869-2 và ANSI30 / 45, v.v. |
● | Chức năng đo lường hoàn chỉnh, nó có thể kiểm tra tất cả các loại máy biến dòng về quá tải thứ cấp, điện trở vòng thứ cấp, đặc tính kích thích, đặc tính quá độ, chênh lệch tỷ số, chênh lệch góc và cực tính.Nó cũng có thể kiểm tra hệ số giới hạn chính xác (ALF), hệ số bảo mật thiết bị (FS), hằng số thời gian thứ cấp (Ts), hệ số từ xa (Kr), hệ số vùng thoáng qua (Ktd), điện áp vô tuyến, dòng điện, mức, điện cảm bão hòa, un- độ tự cảm bão hòa, đường cong lỗi 5% 10%, của máy biến dòng, vòng từ trễ đối với máy biến dòng và đánh giá kết quả thử nghiệm theo tiêu chuẩn xác định. |
● | Kiểm tra PT Đối với những PT quy nạp dựa trên định nghĩa của GB1207-2006 (IEC60044-2), KT210 CT / PT Analyzer cũng có thể kiểm tra chúng.KT210 CT / PT Analyzer có thể thực hiện kiểm tra tỷ lệ biến đổi, phân cực và kích thích cuộn dây thứ cấp của PT cảm ứng. |
Đặc điểm kỹ thuật của Thiết bị kiểm tra máy biến áp hiện tại
Đầu vào đo điện áp | |
Phạm vi đầu vào thứ cấp | 0 ~ 300V |
Điểm đầu gối tối đa | 30KV |
Độ chính xác đầu vào thứ cấp | ± 0,1% |
Phạm vi đầu vào chính | 0 ~ 30V |
Độ chính xác đầu vào chính | ± 0,1% |
Đầu ra | |
Điện áp đầu ra | 0 Vac đến 120 Vac |
Sản lượng hiện tại | 0 A đến 5 A (đỉnh 15 A) |
Công suất ra | 0 VA đến 450 VA (đỉnh 1500 VA) |
Nguồn cung cấp năng lượng chính | |
Điện áp đầu vào | 176 Vac đến 264 Vac @ 10A Max |
Điện áp đầu vào cho phép | 120 Vdc đến 370 Vdc @ 5A Max |
Tần số | 50/60 Hz |
Tần suất cho phép | 47 Hz đến 63 Hz |
Kết nối | Ổ cắm AC tiêu chuẩn 60320 |
Kích thước vật lý | |
Kích thước (W x H x D) | 360 x 140 x 325mm |
Cân nặng | <8 kg (không có phụ kiện) |
Điều kiện môi trường | |
Nhiệt độ hoạt động | -10 ° C lên đến + 55 ° C |
Nhiệt độ bảo quản | -25 ° C lên đến + 70 ° C |
Độ ẩm | Độ ẩm tương đối 5% lên đến 95% không ngưng tụ |
Lợi thế của Hệ thống kiểm tra máy biến áp hiện tại
Dễ dàng vận hành Máy phân tích CT / PT,
Đầu ra hiện tại 120V / 15A,
Màn hình cảm ứng 9,7 inch hoạt động,
Tiêu chuẩn IEC60044-1, IEC60044-6, IEC61869-2, ANSI30 / 45
Độ ổn định cao để kiểm tra CT ống lót;
Câu hỏi thường gặp
Q: Thiết bị có thể kiểm tra chức năng của rơle đồng bộ hoặc kiểm tra đồng bộ không?
A: Vâng.
Q: Làm Thế Nào về việc đảm bảo sửa chữa?
A: Tất cả các sản phẩm của chúng tôi đều có bảo hành 3 năm sửa chữa miễn phí và bảo trì suốt đời.
Q: lợi thế kỹ thuật của bạn là gì?
A: Dễ vận hành, đo nhanh chóng, tất cả các thử nghiệm có thể được thực hiện tự động dựa trên cùng một loại đường kết nối ngoại trừ phép đo trở kháng quá tải.
