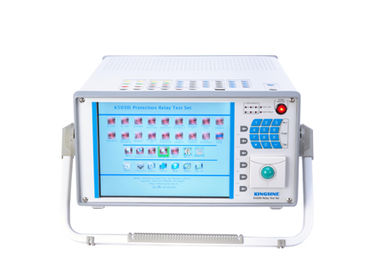

Bộ kiểm tra rơle GPS ổn định tốt

Máy phát điện áp

Thiết lập

Phạm vi

4-phase AC (L-N)

4 x 0... 300 V

AC 2 pha (L-L)

2 x 0... 600 V

Sức mạnh

4-phase AC (L-N)

4 x 110VA, ở 0... 300 V

AC 2 pha (L-L)

2 x 110VA, ở 0... 600 V

Độ chính xác

< 0,07% đọc + 0,03% phạm vi đảm bảo ở 0-300V

< 0,04% đọc + 0,01% phạm vi điển hình ở 0-300V

Nghị quyết

1mV

Máy phát điện

Thiết lập

Phạm vi

3-phase AC (L-N)

3 x 0... 30 A

AC 1 pha (2L-N)

x 0... 60 A

AC 1 pha (3L-N)

1 x 0... 90 A

Sức mạnh

3-phase AC (L-N)

3x 250VA, ở.... 30A

AC 1 pha (2L-N)

1x 840VA, ở....60A

AC 1 pha (3L-N)

1 x 1000 VA, ở...90A ((Max)

Độ chính xác

< 0,07% đọc + 0,03% phạm vi đảm bảo ở 0-30A

< 0,02% đọc + 0,01% phạm vi điển hình ở 0-30A

Nghị quyết

1mA

Máy phát điện, chung

Tần số

Phạm vi

0... 1000 Hz

Độ chính xác / trôi

Lỗi < 0,001Hz ở 10... 65Hz,

Lỗi < 0,01Hz ở 65Hz...450Hz

Lỗi < 0,02Hz ở 450Hz...1000Hz

Nghị quyết

0.001Hz

Giai đoạn

Phạm vi

- 360°... +360°

Độ chính xác / trôi

< 0,2 °

Nghị quyết

0.1°

Chiếc đồng hồ

Phạm vi

Không giới hạn

Độ chính xác / trôi

1ms

Máy phát điện DC

Phạm vi điện áp

0... 300V/110W

Phạm vi hiện tại

0... 20A/200W

Độ chính xác

< 0,1% đọc + phạm vi 0,1% được đảm bảo ở 0....300V;

< 0,1% đọc + phạm vi 0,1% đảm bảo ở 0....20V

Nghị quyết

1mA; 1 mV

Nguồn cung cấp DC phụ

Phạm vi

0...300V/110W

Nhập nhị phân

Số

4 cặp

Điện áp tương thích

0V... 250V

Các đầu ra nhị phân

Số

4 cặp

Công suất

250V / 3A (AC / DC)

Đồng bộ hóa

Chế độ đồng bộ hóa

GPS

Động thái

Thời gian chồng chéo hài hòa

2... 20 lần

Nguồn cung cấp điện

Điện áp đầu vào danh nghĩa

85V...264V AC

Sức mạnh

2000VA

Tần số danh nghĩa

47Hz... 65Hz

Điều kiện môi trường

Nhiệt độ hoạt động

-5 °C... 55 °C

Nhiệt độ lưu trữ

-20°C... 75°C

Phạm vi độ ẩm

5%... 95%, không ngưng tụ

Trọng lượng

17.5kg

Kích thước

480 ((D) × 190 (W) × 360 (H) mm

Giao diện

RJ 45, USB

Hiển thị

10.4 inch TFT LCD màu thật

Các mục

Không.

Relê đồng bộ hóa

Lỗi chuyển phát

Đồng bộ GPS

Máy chuyển tiếp quá dòng

50/76

Phương tiện chuyển tiếp quá dòng ngược thời gian

51

Phương tiện chuyển tiếp dưới dòng điện

37

Các bộ chuyển tiếp lỗi mặt đất

50

Bộ chuyển tiếp quá dòng hướng

67

Các bộ chuyển tiếp lỗi mặt đất hướng

67N

Máy chuyển tiếp điện áp quá cao

59

Máy phát điện dưới điện áp

27

Máy phát điện áp hướng

91

Bộ chuyển tiếp điện hướng

32

Bộ chuyển tiếp yếu tố điện năng

55

Bảo vệ chênh lệch (quay chênh lệch)

87

Thiết bị bảo vệ từ xa (phân đoạn theo giai đoạn)

21

Relê dòng điện dư thừa theo chuỗi âm

46N

Bảo vệ quá tải động cơ

51/86

Thiết bị khóa lại tự động

79

Máy chuyển tiếp kích hoạt

94

Máy chuyển mạch điều chỉnh điện áp

Relê quá trở, Z>

Các bộ chuyển tiếp dưới trở ngại, Z

Các bộ chuyển tiếp chậm thời gian
