Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Biên độ dòng điện AC: | 6 × 20A | Điện áp AC: | 6 × 300V |
|---|---|---|---|
| Kích thước: | 390mm × 256mm × 140mm | Cân nặng: | 10kg |
| Tên: | Bộ kiểm tra rơ le | Nghị quyết: | 1mA |
| Điểm nổi bật: | KINGSINE KF85,Bộ kiểm tra rơ le KF85,Kiểm tra rơ le bảo vệ KF85 |
||

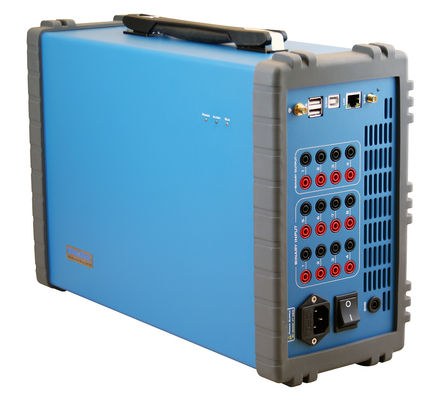

KINGSINE KF85 Bộ thử nghiệm rơ le bảo vệ Kiểm tra rơ le bảo vệ
Miêu tả vềHỗ trợ thiết bị kiểm tra chuyển tiếp khoảng cách IEC61850
Công cụ kiểm tra toàn diện phát triển dựa trên kiểm tra trạm biến áp thông minh, chức năng chủ yếu là kiểm tra rơ le bảo vệ, phân tích giá trị lấy mẫu, phân tích / so sánh tệp SCD và dịch vụ MMS.Thích hợp để phát hiện và kiểm tra thiết bị IED như rơ le bảo vệ trạm biến áp thông minh, thiết bị đo lường và điều khiển, thiết bị hợp nhất và thiết bị đầu cuối thông minh.Ngoài ra có thể sử dụng trong kiểm tra tín hiệu của lớp điều khiển trạm biến áp.
Tính năngCủa Hỗ trợ hệ thống kiểm tra chuyển tiếp khoảng cách IEC61850
Bộ thử nghiệm rơ le 6 pha nhỏ gọn với độ chính xác cao & giải pháp đầy đủ (tuân thủ giá trị lấy mẫu IEC61850 và GOOSE), đáp ứng đầy đủ tất cả các yêu cầu phát hiện và gỡ lỗi của IEC61850 IED, Bộ hợp nhất, hệ thống điều khiển trạm và rơle bảo vệ truyền thống.
Đặc điểm kỹ thuật của Bộ kiểm tra rơ le bảo vệ khoảng cách
| Nguồn dòng AC | |
| Biên độ & Công suất | Tối đa 6 × 20A @ 85VA mỗi cái; 3×40A @ 170VA tối đa mỗi; |
| Sự chính xác | ± 1mA @ <0,5A <0,02% Rd + 0,01Rg Typ.@ 0,5A ~20Một <0,05% Rd + 0,02Rg Guar.@ 0,5A ~20A |
| Phạm vi | Phạm vi I: 3Một Phạm vi II: 20A Phạm vi tự động |
| Dc bù đắp | <3mA Typ. / <10mA Guar |
| Nghị quyết | 1mA |
| Méo mó | <0,025% Typ./ <0,07% Guar. |
| Phản hồi tăng dần / Đi xuống | <100us |
| Nguồn dòng DC | |
| Biên độ & Công suất | Tối đa 6 × 10A @ 50W |
| Sự chính xác | ± 5mA @ <1A ± 0.2% @ ≥1A |
| Phản hồi tăng dần / Đi xuống | <100us |
| Nguồn điện áp xoay chiều | |
| Biên độ & Công suất | 6 × 30Tối đa 0V @ 65VA mỗi |
| Sự chính xác | ± 2mV @ <2V <0,015% Rd + 0,005Rg Typ.@ 2 ~300V <0,04% Rd + 0,01Rg Guar.@ 2 ~300V |
| Phạm vi | Dải I: 13V Dải II: 300V Phạm vi tự động |
| Dc bù đắp | <10mV Typ./ <60mV Guar |
| Nghị quyết | 1mV |
| Méo mó | <0,015% Typ./ <0,05% Guar. |
| Phản hồi tăng dần / Đi xuống | <100us |
Lợi thế củaHệ thống kiểm tra chuyển tiếp tần số
| ● | Với tín hiệu tương tự (điện áp 6x310V, dòng điện 6x20A) và thông báo SMV IEC61850 xuất ra đồng thời. |
| ● | Cung cấp 8 cặp cổng quang LC, có thể truyền và nhận 36 kênh giá trị mẫu định dạng khung IEC61850-9-1, IEC61850-9-2;với chức năng kiểm tra công suất quang học. |
| ● | Cung cấp 6 cổng quang đầu ra ST và 2 cổng quang nhận ST, có thể xuất ra 6 bộ thông báo giá trị được lấy mẫu phù hợp với định dạng IEC60044-7 / 8 (FT3);có thể nhận 2 bộ định dạng FT3 của thông số kỹ thuật IEC60044-7 / 8 Thông báo giá trị được lấy mẫu; |
| ● | Có thể đăng ký / xuất bản thông tin hoặc đầu ra GOOSE, nhận chuyển mạch và thực hiện kiểm tra vòng kín về bảo vệ; |
| ● | Khởi động để mô phỏng IED để chủ động giải phóng GOOSE, các tín hiệu giá trị được lấy mẫu, để loại bỏ quá trình đặt lại của thiết bị đang thử nghiệm gây ra bởi sự gián đoạn liên kết sau khi thử nghiệm bị dừng; |
| ● | Đầu ra cổng quang được lấy mẫu hoặc GOOSE có thể được xác định tự do;nhiều thông tin khối điều khiển GOOSE khác nhau có thể được đăng ký / xuất bản; |
F&A
Q:1.KINGSINE đã xuất khẩu đến bao nhiêu nước cho đến nay?
A: Các sản phẩm của thương hiệu KINGSINE đã được phục vụ thành công cho khách hàng tại hơn 70 quốc gia trên toàn thế giới, bao gồm ABB, SIEMENS, SCHNEIDER, GE, v.v.
Q:2.Những gì là thời gian dẫn cho giao hàng?
A: Nó phụ thuộc vào số lượng đặt hàng và mùa bạn đặt hàng. Thông thường chúng tôi có thể giao hàng trong vòng 7-15 ngày đối với số lượng nhỏ và khoảng 30 ngày đối với số lượng lớn.
Q:3.Bạn có giới hạn MOQ nào không?
A: MOQ là 1 bộ.Xin vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
