Đồng hồ đo điện đa năng
Created with Pixso. PMC180 Multifunctional Power Meter MODBUS - RTU, RS485 Truyền thông

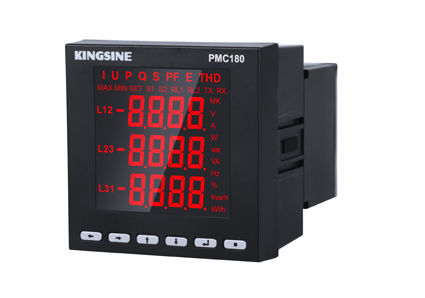

PMC180 Multifunctional Power Meter MODBUS - RTU, RS485 Truyền thông

Tên thương hiệu: Kingsine
Số mẫu: PMC180
MOQ: 1pc
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: T / T trước, L / C
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
ISO9001,CE
Khả năng cung cấp:
5000pcs/tháng
Làm nổi bật:

Máy đo điện đa chức năng MODBUS - RTU

,

RS485 Điện tử điện đa chức năng truyền thông

,

PMC180 Máy đo năng lượng đa chức năng

Mô tả sản phẩm



Máy đo năng lượng đa chức năng MODBUS - RTU, RS485 Truyền thông PMC180

Phạm vi nhiệt độ rộng
Hiển thị góc rộng
Mini, dễ cài đặt
Hiệu suất cao



PMC180 máy đo công suất kỹ thuật số ba pha

  • Xét nghiệm đầy đủ các thông số công suất, đo năng lượng, phân tích âm thanh điện áp / dòng hiện tại 31.

  • Cảnh báo vượt ngưỡng cho tham số năng lượng, giám sát trực tuyến, đầu ra báo động liên quan đến relé.

  • Hỗ trợ 2 kênh DI / DO, có thể cấu hình đầu ra của bộ chuyển đổi.

  • Hỗ trợ liên lạc MODBUS-RTU, RS485.


Tổng quan


PMC180 series ba pha máy đo năng lượng kỹ thuật số áp dụng tùy chỉnh, mô-đun, màn hình LED độ sáng cao, rất đẹp và lớn; sử dụng vi xử lý năng lượng thấp như cốt lõi,để đạt được đo lường tham số điện hoàn toàn và đo năng lượng. Có thể tùy chọn cấu hình đa dạng nhị phân, relé, giao diện đầu ra tương tự để đạt được nhu cầu khác nhau của người dùng; tích hợp các cổng truyền thông RS-485,có thể dễ dàng hoàn thành sự tích hợp của các hệ thống phân phối thông minh khác nhau. Chức năng sản phẩm là thực tế, dễ sử dụng và bảo trì. Có thể được sử dụng trong việc giám sát và kiểm soát thiết bị tại chỗ, cung cấp hỗ trợ biện pháp cho các chuyên gia ứng dụng điện,cung cấp cơ sở dữ liệu cho SCADA và Smart Grid, cung cấp cơ sở ra quyết định cho quản lý năng lượng thông minh hiệu quả.



Tính năng chức năng



Tính năng chức năng

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180I

Giá trị ảo thực tế ngay lập tức











Hiện tại

Đường đơn pha và trung tính





Điện áp

Đường/đường & Giai đoạn/Đường





Tần số









Năng lượng hoạt động

Ba pha và một pha







Năng lượng phản ứng

Ba pha và một pha









Nhân tố công suất

Ba pha và một pha







Năng lượng











Năng lượng hoạt động









Năng lượng phản ứng









Chất lượng điện











Sự biến dạng hài hòa

Dòng điện & điện áp









31 phân tích hài hòa

Điện áp và dòng điện









Truyền thông











Giao thức RS485 / MODBUS

Hiển thị











Màn hình LED

khác











DI 2 kênh



* 2 kênh DO



* 1 kênh AO:4-20Ma

báo động giới hạn 2 kênh



Chương trình hỗ trợ nâng cấp trực tuyến



Các thông số kỹ thuật



Đặc điểm điện

Loại đo

Hệ thống AC ba pha ba dây

Hệ thống chuyển đổi xoắn ba pha bốn dây



 Tỷ lệ lấy mẫu: 64 lần mỗi chu kỳ

Tỷ lệ làm mới dữ liệu

1S

Độ chính xác đo

Hiện tại

00,5%

Điện áp

00,5%

Sức mạnh

00,5%

Tần số

0.05Hz

Năng lượng hoạt động

10,0%

Năng lượng phản ứng

20,0%

AO

1%

Đặc điểm điện áp đầu vào

Điện áp đo

3 X 220/380V ((được kết nối trực tiếp)

3 X 57,7/100V (được kết nối bằng CT)

Lượng quá tải cho phép

1.2 lần / liên tục

Kháng input

1.8MΩ

Đặc điểm dòng điện đầu vào

Điện đo

5A hoặc 1A (được kết nối bằng CT)

Lượng quá tải cho phép

1.2 lần / liên tục

Kháng input

<0,1Ω

Nhập nhị phân

Điện áp hoạt động

12 ~ 24 VDC hoặc 220VAC ((năng lượng bên ngoài)

Kháng input

12KΩ hoặc 120KΩ

Điện áp cách ly

2KV

Khả năng phát ra relé

Loại nút

Sốc cơ khí

Khả năng của nút

220 VAC/5A, 30 VDC/5A

4-20mA

Khả năng đầu ra DC

Điện áp mạch mở

15VDC

Khả năng quá tải

≤ 500Ω

Điện áp cách ly

2KV

Nguồn cung cấp điện làm việc

AC

85 ~ 265 VAC / 45-65Hz

DC

100 ~ 300 VDC

Phân hao năng lượng

< 3W

Tính chất cơ học

Trọng lượng

0.5kg

Mức bảo vệ IP

bảng điều khiển IP52, thân xe IP30

Kích thước

96 X 96 X 72 mm

Nhiệt độ hoạt động

-40~70°C

Nhiệt độ lưu trữ

-50~85°C

Độ ẩm tương đối

5% - 90%RH, Không ngưng tụ

EMC

Sự can thiệp xả điện tĩnh

IEC 61000-4-2, cấp 4

Nhóm xung thoáng qua chống nhanh

IEC 61000-4-4, Mức 4

Chống va chạm

IEC 61000-4-5, Mức 3

Trường từ tính chống tần số

IEC 61000-4-8, cấp 3

Hiệu suất cách điện

Kháng cách nhiệt

GB/T13729, >50MΩ

Tần số chịu điện áp

GB/T13729, AC 2KV 50Hz /1min

Điện áp xung

GB/T13729, 5KV, 1.2/50us
