| Tên thương hiệu: | Kingsine |
| Số mẫu: | PMC180 |
| MOQ: | 1pc |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T trước, L / C |

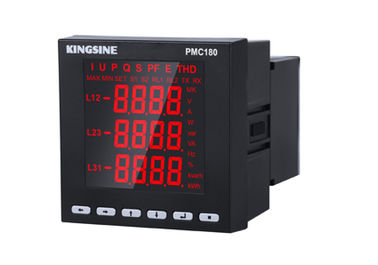

Máy đo điện đa chức năng kỹ thuật số, 3 pha PMC180
Hệ thống AC đơn / ba pha
Màn hình LCD lớn với đèn nền màu xanh
Phạm vi nhiệt độ rộng
Phân tích chất lượng điện
PMC180 máy đo công suất kỹ thuật số ba pha
Tổng quan
PMC180 series ba pha máy đo năng lượng kỹ thuật số áp dụng tùy chỉnh, mô-đun, màn hình LED độ sáng cao, rất đẹp và lớn; sử dụng vi xử lý năng lượng thấp như cốt lõi,để đạt được đo lường tham số điện hoàn toàn và đo năng lượng. Có thể tùy chọn cấu hình các giao diện đầu ra nhị phân, relé, tương tự khác nhau để đạt được nhu cầu khác nhau của người dùng; tích hợp các cổng truyền thông RS-485,có thể dễ dàng hoàn thành sự tích hợp của các hệ thống phân phối thông minh khác nhau. Chức năng sản phẩm là thực tế, dễ sử dụng và bảo trì. Có thể được sử dụng trong việc giám sát và kiểm soát thiết bị tại chỗ, cung cấp hỗ trợ biện pháp cho các chuyên gia ứng dụng điện,cung cấp cơ sở dữ liệu cho SCADA và Smart Grid, cung cấp cơ sở ra quyết định cho quản lý năng lượng thông minh hiệu quả.
Tính năng chức năng
|
Tính năng chức năng |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180I |
|
Giá trị ảo thực tế ngay lập tức |
|
|
|
|
|
|
Hiện tại Đường đơn pha và trung tính |
◆ |
|
◆ |
|
◆ |
|
Điện áp Đường/đường & Giai đoạn/Đường |
◆ |
|
◆ |
◆ |
|
|
Tần số |
◆ |
|
|
|
|
|
Năng lượng hoạt động Ba pha và một pha |
◆ |
|
◆ |
|
|
|
Năng lượng phản ứng Ba pha và một pha |
◆ |
|
|
|
|
|
yếu tố công suất Ba pha và một pha |
◆ |
◆ |
|
|
|
|
Năng lượng |
|
|
|
|
|
|
Năng lượng hoạt động |
◆ |
|
|
|
|
|
Năng lượng phản ứng |
◆ |
|
|
|
|
|
Chất lượng điện |
|
|
|
|
|
|
Sự biến dạng hài hòa Dòng điện & điện áp |
◆ |
|
|
|
|
|
31 phân tích hài hòa Điện áp và dòng điện |
◆ |
|
|
|
|
|
Truyền thông |
|
|
|
|
|
|
Giao thức RS485 / MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Hiển thị |
|
|
|
|
|
|
Màn hình LED |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Các loại khác |
|
|
|
|
|
|
DI 2 kênh |
◆ |
◆ |
◆ |
◆ |
◆ |
|
* 2 kênh DO |
◆ |
◆ |
◆ |
◆ |
◆ |
|
* 1 kênh AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
|
báo động giới hạn 2 kênh |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Chương trình hỗ trợ nâng cấp trực tuyến |
◆ |
◆ |
◆ |
◆ |
◆ |
Các thông số kỹ thuật
|
Đặc điểm điện |
||
|
Loại đo |
Hệ thống AC ba pha ba dây Hệ thống chuyển đổi xoắn ba pha bốn dây |
|
|
|
Tỷ lệ lấy mẫu: 64 lần mỗi chu kỳ |
|
|
Tỷ lệ làm mới dữ liệu |
1S |
|
|
Độ chính xác đo |
Hiện tại |
00,2% |
|
Điện áp |
00,2% |
|
|
Sức mạnh |
00,5% |
|
|
Tần số |
0.05Hz |
|
|
Năng lượng hoạt động |
10,0% |
|
|
Năng lượng phản ứng |
20,0% |
|
|
AO |
1% |
|
|
Đặc điểm điện áp đầu vào |
Điện áp đo |
3 X 220/380V ((được kết nối trực tiếp) |
|
3 X 57,7/100V (được kết nối bằng CT) |
||
|
Lượng quá tải cho phép |
1.2 lần / liên tục |
|
|
Kháng input |
1.8MΩ |
|
|
Đặc điểm dòng điện đầu vào |
Điện đo |
5A hoặc 1A (được kết nối bằng CT) |
|
Lượng quá tải cho phép |
1.2 lần / liên tục |
|
|
Kháng input |
<0,1Ω |
|
|
Nhập nhị phân |
Điện áp hoạt động |
12 ~ 24 VDC (năng lượng bên ngoài) |
|
Kháng input |
12KΩ |
|
|
Điện áp cách ly |
2KV |
|
|
Khả năng phát ra relé |
Loại nút |
Sốc cơ khí |
|
Khả năng của nút |
220 VAC/5A, 30 VDC/5A |
|
|
4-20mA Khả năng đầu ra DC |
Điện áp mạch mở |
5VDC |
|
Khả năng quá tải |
≤ 200Ω |
|
|
Điện áp cách ly |
2KV |
|
|
Nguồn cung cấp điện làm việc |
AC |
85 ~ 265 VAC / 45-65Hz |
|
DC |
100 ~ 300 VDC |
|
|
Phân hao năng lượng |
< 3W |
|
|
Tính chất cơ học |
||
|
Trọng lượng |
0.5kg |
|
|
Mức bảo vệ IP |
bảng điều khiển IP52, thân xe IP30 |
|
|
Kích thước |
96 X 96 X 72 mm |
|
|
Nhiệt độ hoạt động |
-25~70°C |
|
|
Nhiệt độ lưu trữ |
-40~85°C |
|
|
Độ ẩm tương đối |
5% - 90%RH, Không ngưng tụ |
|
|
EMC |
||
|
Sự can thiệp xả điện tĩnh |
IEC 61000-4-2, cấp 4 |
|
|
Nhóm xung thoáng qua chống nhanh |
IEC 61000-4-4, Mức 4 |
|
|
Chống va chạm |
IEC 61000-4-5, Mức 3 |
|
|
Trường từ tính chống tần số |
IEC 61000-4-8, cấp 3 |
|
|
Hiệu suất cách điện |
||
|
Kháng cách nhiệt |
GB/T13729, >50MΩ |
|
|
Tần số chịu điện áp |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Điện áp xung |
GB/T13729, 5KV, 1.2/50us |
|
|
|
