Đồng hồ đo điện đa pha mạng ba pha IP52 / 0,05Hz PMC180N
Hệ thống AC một pha / ba pha
Điện áp 220
Phân tích chất lượng điện năng

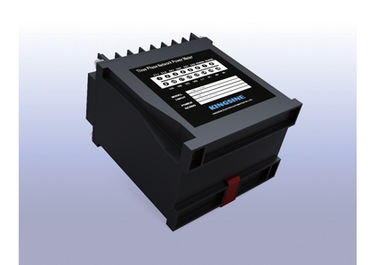

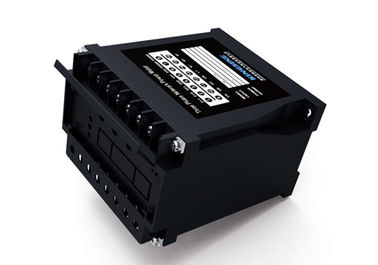

Đồng hồ đo điện ba pha PMC180N
Tổng quan
Đồng hồ đo điện ba pha PMC180N là đồng hồ đo đa chức năng không có bảng điều khiển LCD. Nó thông qua bộ vi xử lý tiêu tán năng lượng thấp, có thể đo thông số công suất hoàn chỉnh, đo năng lượng và phân tích hài điện áp / dòng 31 bậc. Nó có cổng đầu ra Analog tùy chọn, có thể phù hợp với nhu cầu của chức năng đầu dò. Nó có cổng giao tiếp RS-485 và có thể dễ dàng tích hợp với bất kỳ hệ thống phân phối điện thông minh nào. PMC180N có chức năng thực tế, dễ sử dụng, bảo trì dễ dàng. Nó có thể sử dụng để giám sát và điều khiển thiết bị tại chỗ, cung cấp hỗ trợ đo lường & kiểm tra cho chuyên gia ứng dụng điện, cung cấp cơ sở dữ liệu cho SCADA và Lưới điện thông minh, cung cấp cơ sở khoa học cho quản lý năng lượng thông minh.
Các tính năng chức năng
Các tính năng chức năng | PMC180Z | PMC180C | PMC180P | PMC180U | PMC180 tôi | PMC180N |
Giá trị ảo thực tức thời |
|
|
|
|
|
|
Hiện hành Một pha và đường trung tính | ◆ |
| ◆ |
| ◆ | ◆ |
Vôn Dòng / dòng & Pha / Dòng | ◆ |
| ◆ | ◆ |
| ◆ |
Tần số | ◆ |
|
|
|
| ◆ |
Điện năng hoạt động Ba pha & một pha | ◆ |
| ◆ |
|
| ◆ |
Công suất phản kháng Ba pha & một pha | ◆ |
|
|
|
| ◆ |
Hệ số công suất Ba pha & một pha | ◆ | ◆ |
|
|
| ◆ |
Năng lượng |
|
|
|
|
|
|
Năng lượng hoạt động | ◆ |
|
|
|
| ◆ |
Năng lượng phản ứng | ◆ |
|
|
|
| ◆ |
Chất lượng điện năng |
|
|
|
|
|
|
Biến dạng sóng hài Hiện tại và điện áp | ◆ |
|
|
|
| ◆ |
Phân tích hài bậc 31 Điện áp và dòng điện | ◆ |
|
|
|
| ◆ |
Giao tiếp |
|
|
|
|
|
|
Giao thức RS485 / MODBUS | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Trưng bày |
|
|
|
|
|
|
Màn hình LED | ◆ | ◆ | ◆ | ◆ | ◆ |
|
Khác |
|
|
|
|
|
|
DI 2 kênh | ◆ | ◆ | ◆ | ◆ | ◆ |
|
DO 2 kênh | ◆ | ◆ | ◆ | ◆ | ◆ |
|
1 kênh AO: 4-20Ma | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Báo động giới hạn 2 kênh | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Chương trình hỗ trợ nâng cấp trực tuyến | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Thông số kỹ thuật
Đặc điểm điện từ | ||
Loại đo lường
| Hệ thống AC ba pha ba dây Hệ thống AC bốn pha bốn dây | |
| Tốc độ lấy mẫu: 64 lần trên mỗi cysle | |
Tốc độ làm mới dữ liệu | 1S | |
Đo lường độ chính xác | Hiện hành | 0,5% |
Vôn | 0,5% | |
Quyền lực | 0,5% | |
Tần số | 0,05Hz | |
Năng lượng hoạt động | 1,0% | |
Năng lượng phản ứng | 2,0% | |
AO | 1% | |
Đặc tính điện áp đầu vào | Đo điện áp Quá tải cho phép | 3 X 220 / 380V (kết nối trực tiếp)
|
3 X 57,7 / 100V (kết nối bằng CT)
| ||
Trở kháng đầu vào | 1,2 lần / liên tục | |
Đo điện áp | 1,8 triệu | |
Đặc tính hiện tại đầu vào | Đo dòng điện | 5A hoặc 1A (kết nối bằng CT)
|
Quá tải cho phép | 1,2 lần / liên tục | |
Trở kháng đầu vào | <0,1Ω | |
Đầu ra DC 4-20mA
| Điện áp mạch mở | 15VDC |
Dung tải | ≤500Ω | |
Điện áp cách ly | 2KV | |
Cung cấp năng lượng làm việc | AC | 85 ~ 265 VAC / 45-65Hz |
DC | 100 ~ 300 VDC | |
Sự thât thoat năng lượng | <3W | |
Tính chất cơ học | ||
Cân nặng | 0,5kg | |
Cấp bảo vệ IP | IP52 | |
Kích thước | 110 X 75 X 72 mm hoặc 110 X 75 X 120 mm | |
Nhiệt độ hoạt động | -40 ~ 70oC | |
Nhiệt độ lưu trữ | -50 ~ 85oC | |
Độ ẩm tương đối | 5% - 90% rh, không ngưng tụ | |
EMC | ||
Can thiệp phóng tĩnh điện | IEC 61000-4-2, Cấp 4 | |
Nhóm xung thoáng qua nhanh | IEC 61000-4-4, Cấp 4 | |
Chống va đập | IEC 61000-4-5, Cấp 3 | |
Từ trường chống tần số | IEC 61000-4-8, Cấp 3 | |
Hiệu suất cách điện | ||
Vật liệu chống điện | GB / T13729,> 50MΩ | |
Tần số chịu được điện áp | GB / T13729, AC 2KV 50Hz / 1 phút | |
Điện áp xung | GB / T13729, 5KV, 1.2 / 50us | |
