| Tên thương hiệu: | Kingsine |
| Số mẫu: | PMC100N |
| MOQ: | 1pc |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T trước, L / C |

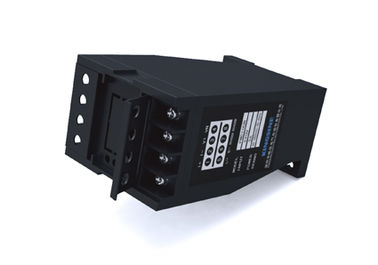

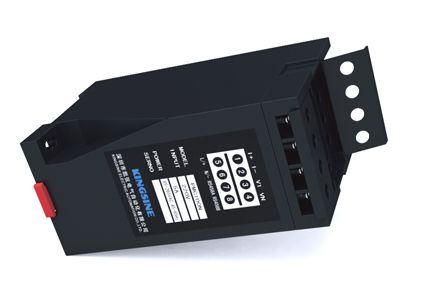

Máy đo điện đa chức năng pha đơn AC, MODBUS - RTU PMC100N
Hệ thống AC đơn pha
Điện áp 220 / 380V
Phân tích chất lượng điện
Phạm vi nhiệt độ rộng
PMC 100N đồng pha hệ thống đo điện
Sinđo lường tham số điện pha và đo năng lượng
Theo dõi trực tuyến báo động giới hạn thông số điện
Máy đo mạng không có bảng điều khiển LCD, đầu ra chức năng biến đổi tùy chọn
Hỗ trợ liên lạc MODBUS-RTU, RS485
Tổng quan
PMC100N đồng pha lưới điện đo là một máy đo mạng đa chức năng mà không có bảng điều khiển LCD. Nó áp dụng bộ vi xử lý tiêu hao năng lượng thấp, có thể đo lường thông số năng lượng hoàn chỉnh,đo năng lượng. Nó có cổng truyền thông RS-485 và có thể dễ dàng tích hợp vào bất kỳ hệ thống phân phối điện thông minh nào. PMC180N có chức năng thực tế, dễ sử dụng, bảo trì dễ dàng.Nó có thể sử dụng để theo dõi và kiểm soát các thiết bị tại chỗ, cung cấp hỗ trợ đo lường và thử nghiệm cho chuyên gia ứng dụng điện, cung cấp cơ sở dữ liệu cho SCADA và Smart Grid, cung cấp cơ sở khoa học cho quản lý năng lượng thông minh.
Tính năng chức năng
|
Tính năng chức năng |
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Giá trị ảo thực tế ngay lập tức |
|
|
|
|
|
|
|
|
Hiện tại |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
Điện áp |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
Tần số |
◆ |
|
|
◆ |
|
|
◆ |
|
Năng lượng hoạt động |
◆ |
|
◆ |
|
|
|
◆ |
|
Năng lượng phản ứng |
◆ |
|
|
|
|
|
◆ |
|
Nhân tố công suất |
◆ |
◆ |
|
|
|
|
◆ |
|
Năng lượng |
|
|
|
|
|
|
|
|
Năng lượng hoạt động |
◆ |
|
|
|
|
|
◆ |
|
Truyền thông |
|
|
|
|
|
|
|
|
Giao thức RS485 / MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Hiển thị |
|
|
|
|
|
|
|
|
Màn hình LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Các loại khác |
|
|
|
|
|
|
|
|
DI 2 kênh |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2 kênh DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 kênh AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
báo động giới hạn 2 kênh |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Chương trình hỗ trợ nâng cấp trực tuyến |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Các thông số kỹ thuật
|
Đặc điểm điện |
||
|
Loại đo |
Hệ thống AC đơn pha |
|
|
|
Tỷ lệ lấy mẫu mỗi chu kỳ: 64 lần |
|
|
Tỷ lệ làm mới dữ liệu |
1S |
|
|
Độ chính xác đo |
Hiện tại |
00,5% |
|
Điện áp |
00,5% |
|
|
Sức mạnh |
00,5% |
|
|
Tần số |
0.05Hz |
|
|
Năng lượng hoạt động |
10,0% |
|
|
Đặc điểm điện áp đầu vào |
Điện áp đo |
0 ~ 600 V (Tiếp cận trực tiếp) |
|
Lượng quá tải cho phép |
1.2 lần / liên tục |
|
|
Kháng input |
1.8MΩ |
|
|
Đặc điểm dòng điện đầu vào |
Điện đo |
5A hoặc 1A (via CT Connect) |
|
Lượng quá tải cho phép |
1.2 lần / liên tục |
|
|
Kháng input |
<0,1Ω |
|
|
Nhập nhị phân |
Điện áp hoạt động |
12 ~ 24 VDC hoặc 220VAC (năng lượng bên ngoài) |
|
Kháng input |
12KΩ hoặc 120KΩ |
|
|
Điện áp cách ly |
2KV |
|
|
Khả năng phát ra relé |
Loại nút |
Sốc cơ khí |
|
Khả năng của nút |
220 VAC/5A, 30 VDC/5A |
|
|
Nhập AC 4-20mA |
Điện áp mạch mở |
15VDC |
|
Khả năng quá tải |
≤ 500Ω |
|
|
Điện áp cách ly |
2KV |
|
|
|
AC |
85 ~ 265 VAC / 45-65Hz |
|
DC |
100 ~ 300 VDC |
|
|
Phân hao năng lượng |
< 2,5W |
|
|
Tính chất cơ học |
||
|
Trọng lượng |
0.3kg |
|
|
Mức bảo vệ IP |
IP52 |
|
|
Kích thước |
75 x 55 x 120 mm |
|
|
Nhiệt độ hoạt động |
-40~70°C |
|
|
Nhiệt độ lưu trữ |
-50~85°C |
|
|
Độ ẩm tương đối |
5% - 90%RH, Không ngưng tụ |
|
|
EMC |
||
|
Sự can thiệp xả điện tĩnh |
IEC 61000-4-2, cấp 4 |
|
|
Nhóm xung thoáng qua chống nhanh |
IEC 61000-4-4, Mức 4 |
|
|
Chống va chạm |
IEC 61000-4-5, Mức 3 |
|
|
Trường từ tính chống tần số |
IEC 61000-4-8, cấp 3 |
|
|
Hiệu suất cách điện |
||
|
Kháng cách nhiệt |
GB/T13729, >50MΩ |
|
|
Tần số chịu điện áp |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Điện áp xung |
GB/T13729, 5KV, 1.2/50us |
|
|
|
