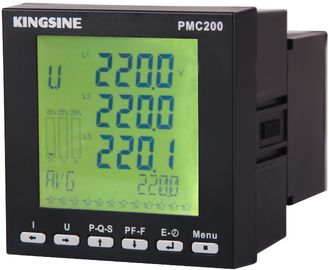

Đồng hồ đo điện đa năng hiệu suất cao, 90 - 260 VAC PMC200

Tiêu chuẩn: DL/T721 - 2000

 Lớp độ chính xác

Điện áp và dòng điện

Lớp 0.2

Sức mạnh

Lớp 0.5

Mức độ điện hoạt động

Lớp 1

 Đặc điểm điện áp đầu vào

Phạm vi

100V, 200V, 400V (không cần thiết)

Kháng trở

2MΩ (L-L), 1MΩ (L-N)

Khả năng quá tải được phép

1.2 lần/ liên tục

Đặc điểm dòng điện đầu vào

Phạm vi:

1A, 5A (tùy chọn)

Kháng trở:

<0,1Ω

Khả năng quá tải được phép:

1.2 lần/ liên tục, 10 lần/1 giây

Khả năng tiếp xúc của rơle

220VAC/5A, 30VDC/5A

Giao diện truyền thông

RS485, baudrate tùy chọn, tối đa 19200bps

Giao thức liên lạc

MODBUS RTU

Khả năng tương thích điện từ

Phù hợp với lớp IECIII

Kháng cách nhiệt

> 50MΩ

Tần số điện chịu điện áp

AC2kV/1min

Toàn năng lượng

< 5VA

Nguồn cung cấp điện

90 đến 260VAC/DC

Nhiệt độ hoạt động

-20 °C ~ +70 °C

Kích thước

96x96x72 (mm),

96x96x120 ((mm)) ((với mô-đun mở rộng)

Trọng lượng

00,5 kg

Đánh giá tham số

Chất lượng điện

 Dòng điện / điện áp

Năng lượng hoạt động/ phản ứng/ hiển nhiên

Nguyên nhân công suất / Tần số

Giai đoạn và đường trung lập

Dòng dây và Dòng pha

3 giai đoạn và một giai đoạn

3 giai đoạn và một giai đoạn

Harmonic Distortion / 31 lần Harmonic Analysis

Điện và điện áp / Điện và điện áp

Giao thức thông tin

RS485/MODBUS

Hiển thị

STN màn hình LCD với màn hình lớn / Real-Time Clock

Năm/tháng/ngày/giờ/phút/giây

Đo năng lượng

Các loại khác

Năng lượng hoạt động đầu vào/đi ra

Năng lượng phản ứng đầu vào / đầu ra

Năng lượng hiển nhiên

Khả năng phát ra xung 1 kênh

Khả năng phát ra xung 1 kênh

Cập nhật trực tuyến

Mô-đun đầu vào truyền thông từ xa

8 kênh đầu vào truyền thông từ xa

Độ phân giải của thời gian biến trạng thái: tối đa 1 ms

Lịch 100 sự kiện của SOE

Thống kê nhu cầu

Mô-đun đầu ra Relay

Hiện tại

Năng lượng hoạt động/ phản ứng/ hiển nhiên

Giá trị hiện tại và tối đa.

Giá trị hiện tại và tối đa.

Khả năng phát ra 4 kênh

Thiết lập báo động có thể lập trình để vượt quá giới hạn

Điều khiển từ xa

Tỷ lệ phục hồi

Mô-đun đầu vào và đầu ra tương tự

8 Giai đoạn phục hồi;

4 Tỷ lệ phục hồi có thể được thiết lập

Đo đầu vào tương tự 1 kênh cho 4-20mA DC

Đo đầu vào tương tự 1 kênh cho 0-5V DC

2 kênh đầu ra tương tự cho 4-20mA DC

Tối đa và tối thiểu

Ghi lại tối đa, tối thiểu và

thời gian của tất cả các thông số đo

Mô-đun truyền thông

a) RS232 Communication Module

b) Mô-đun truyền thông Profibus-DP

c) TCP/IP Ethernet Expansion Module

Ký hiệu sự kiện

100 SOE Events Log / Time Resolution: tối đa 1 ms
