| Tên thương hiệu: | Kingsine |
| Số mẫu: | PMC100 |
| MOQ: | 1pc |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T trước, L / C |

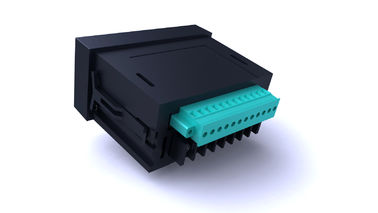

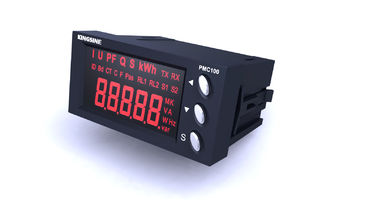

Máy đo năng lượng đa chức năng một pha, 2 kênh PMC100
Đo thông số điện đơn pha và đo năng lượng
Giám sát trực tuyến của báo động giới hạn tham số điện, đầu ra báo động liên quan tiếp tục
Hỗ trợ 2 kênh DI / DO, có thể cấu hình đầu ra bộ chuyển đổi
Hỗ trợ liên lạc MODBUS-RTU, RS485
Tổng quan
PMC100 series single phase digital power meter adopts customized, modularized, high brightness LED display, very beautiful and grand; sử dụng vi xử lý năng lượng thấp như là lõi,để đạt được đo lường tham số điện hoàn toàn và đo năng lượng. Có thể tùy chọn cấu hình đa dạng nhị phân, relé, giao diện đầu ra tương tự để đạt được nhu cầu khác nhau của người dùng; tích hợp các cổng truyền thông RS-485,có thể dễ dàng hoàn thành sự tích hợp của các hệ thống phân phối thông minh khác nhau. Chức năng sản phẩm là thực tế, dễ sử dụng và bảo trì. Có thể được sử dụng trong việc giám sát và kiểm soát thiết bị tại chỗ, cung cấp hỗ trợ biện pháp cho các chuyên gia ứng dụng điện,cung cấp cơ sở dữ liệu cho SCADA và Smart Grid, cung cấp cơ sở ra quyết định cho quản lý năng lượng thông minh hiệu quả.
Tính năng chức năng
|
Tính năng chức năng |
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Giá trị ảo thực tế ngay lập tức |
|
|
|
|
|
|
|
|
Hiện tại |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
Điện áp |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
Tần số |
◆ |
|
|
◆ |
|
|
◆ |
|
Năng lượng hoạt động |
◆ |
|
◆ |
|
|
|
◆ |
|
Năng lượng phản ứng |
◆ |
|
|
|
|
|
◆ |
|
Nhân tố công suất |
◆ |
◆ |
|
|
|
|
◆ |
|
Năng lượng |
|
|
|
|
|
|
|
|
Năng lượng hoạt động |
◆ |
|
|
|
|
|
◆ |
|
Truyền thông |
|
|
|
|
|
|
|
|
Giao thức RS485 / MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Hiển thị |
|
|
|
|
|
|
|
|
Màn hình LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Các loại khác |
|
|
|
|
|
|
|
|
DI 2 kênh |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2 kênh DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 kênh AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
báo động giới hạn 2 kênh |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Chương trình hỗ trợ nâng cấp trực tuyến |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Các thông số kỹ thuật
|
Đặc điểm điện |
||
|
Loại đo |
Hệ thống AC đơn pha |
|
|
|
Tỷ lệ lấy mẫu mỗi chu kỳ: 64 lần |
|
|
Tỷ lệ làm mới dữ liệu |
1S |
|
|
Độ chính xác đo
|
Hiện tại |
00,2% |
|
Điện áp |
00,2% |
|
|
Sức mạnh |
00,5% |
|
|
Tần số |
0.05Hz |
|
|
Năng lượng hoạt động |
10,0% |
|
|
AO |
1% |
|
|
Đặc điểm điện áp đầu vào |
Điện áp đo |
0 ~ 600 V (Tiếp cận trực tiếp) |
|
Lượng quá tải cho phép |
1.2 lần / liên tục |
|
|
Kháng input |
1.8MΩ |
|
|
Đặc điểm dòng điện đầu vào |
Điện đo |
5A hoặc 1A (via CT Connect) |
|
Lượng quá tải cho phép |
1.2 lần / liên tục |
|
|
Kháng input |
<0,1Ω |
|
|
Input nhị phân |
Điện áp hoạt động |
12 ~ 24 VDC (năng lượng bên ngoài) |
|
Kháng input |
12KΩ |
|
|
Điện áp cách ly |
2KV |
|
|
Khả năng phát ra relé |
Loại nút |
Sốc cơ khí |
|
Khả năng của nút |
220 VAC/5A, 30 VDC/5A |
|
|
4-20mA DC Output |
Điện áp mạch mở |
5VDC |
|
Khả năng quá tải |
≤ 200Ω |
|
|
Điện áp cách ly |
2KV |
|
|
Nguồn cung cấp điện làm việc |
AC |
85 ~ 265 VAC / 45-65Hz |
|
DC |
100 ~ 300 VDC |
|
|
Phân hao năng lượng |
< 2,5W |
|
|
Tính chất cơ học |
||
|
Trọng lượng |
0.3kg |
|
|
Mức bảo vệ IP |
bảng điều khiển IP52, thân xe IP30 |
|
|
Kích thước |
96 X 48 X 72 mm |
|
|
Nhiệt độ hoạt động |
-25~70°C |
|
|
Nhiệt độ lưu trữ |
-40~85°C |
|
|
Độ ẩm tương đối |
5% - 90%RH, Không ngưng tụ |
|
|
EMC |
||
|
Sự can thiệp xả điện tĩnh |
IEC 61000-4-2, cấp 4 |
|
|
Nhóm xung thoáng qua chống nhanh |
IEC 61000-4-4, Mức 4 |
|
|
Chống va chạm |
IEC 61000-4-5, Mức 3 |
|
|
Trường từ tính chống tần số |
IEC 61000-4-8, cấp 3 |
|
|
Hiệu suất cách điện |
||
|
Kháng cách nhiệt |
GB/T13729, >50MΩ |
|
|
Tần số chịu điện áp |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Điện áp xung |
GB/T13729, 5KV, 1.2/50us |
|
|
|
