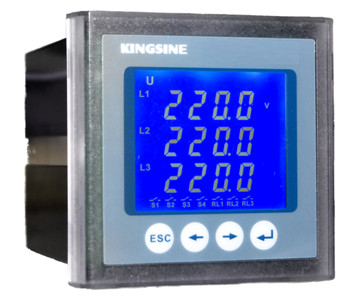

Đồng hồ PMC72S là một công tơ giám sát điện năng đa chức năng, nó kết hợp chức năng thu thập dữ liệu và điều khiển, đồng thời nó có thể thay thế nhiều loại công tơ, rơ le, máy biến áp và các linh kiện khác.PMC72S có thể được lắp đặt ở các vị trí khác nhau của hệ thống điện phân phối.
PMC72S được thiết kế với giao diện truyền thông RS-485, cho phép bản thân nó được tích hợp vào nhiều hệ thống giám sát điện năng.Việc thu thập dữ liệu và điều khiển từ xa có thể dễ dàng thực hiện thông qua phần mềm quản lý hỗ trợ hoặc phần mềm cấu hình công nghiệp khác.
PMC72S là một máy đo dựa trên RMS thực sự có thể đo chính xác các tải phi tuyến tính cao.Công nghệ lấy mẫu đồng bộ hóa tần số lưới tiên tiến của nó cho phép nó đo chính xác nhiều thông số điện năng, bao gồm điện áp / dòng điện RMS, tần số, công suất hoạt động, công suất phản kháng, công suất biểu kiến, hệ số công suất, năng lượng hoạt động đầu vào / đầu ra, tổng năng lượng hoạt động, Đầu vào / công suất phản kháng đầu ra, tổng công suất phản kháng, công suất biểu kiến, độ méo hài tổng điện áp (THD), sóng hài điện áp 1 ~ 31, biến dạng hài tổng dòng điện (THD) và sóng hài dòng điện 1 ~ 31, v.v.Tất cả các giá trị đo, giá trị nhỏ nhất và giá trị lớn nhất, và các giá trị đo nhu cầu có thể được xem trên màn hình hiển thị hoặc được kiểm tra thông qua điều khiển phần mềm từ xa.
Tổng quan về các chức năng của Đồng hồ
Bảng 1
| Chủ nhàThiết bị'Shàm sốSvà đặc điểmS |
| Tạm thời giá trị RMS thực |
| Hiện hành Mỗi pha đơn và pha kết hợp, giá trị trung bình |
| Điện áp pha / Điện áp đường dây Mỗi pha đơn và pha kết hợp, giá trị trung bình |
| Tính thường xuyên 45 ~ 65Hz |
| GIÁ TRỊ Tối đa / Tối thiểu |
| RMS HIỆN TẠI tối đa / tối thiểu |
| Lớn nhất nhỏ nhấtVÔNRMS |
| Tần số tối đa / tối thiểu |
| Lớn nhất nhỏ nhất THD I và THD U |
| Nhu cầu và giá trị đỉnh |
| Hiện tại mỗi giai đoạnhiện tại giá trị / giá trị đỉnh / giá trị đỉnh hàng tháng |
| Chất lượng nguồn điện |
| (THD)dòng điện và điện áp |
| 1-31phân tích sóng hài thời gian dòng điện và điện áp |
| Hệ số đỉnh điện áp CF và hệ số dòng điện K |
| Hồ sơ sự kiện |
| 100 chiếc bản ghi sự kiện SOE |
| Mộthệ thống ấu trùng |
| 8 kênh cảnh báo với giá trị giới hạn có thể định cấu hình |
| 4 kênh cảnh báo với logic có thể định cấu hình |
| Truyền thông |
| Giao thức RS-485 / MODBUS-RTU |
| Trưng bày |
| Màn hình chất lỏng STN màn hình lớn |
| Đồng hồ thời gian thực |
| Năm, tháng, ngày, phút, giây |
| Khác |
| Chương trình hỗ trợ nâng cấp trực tuyến |
ban 2
| Các tính năng của mô-đun phụ trợ |
| Mô-đun đầu vào DI (tùy chọn) |
| 2-kênh DI đầu vào (Tiếp điểm khô) |
| Mô-đun đầu ra rơle (DO) (tùy chọn) |
| 1-kênh đầu ra rơ le, có thể được đặt bằng cảnh báo quá giới hạn cục bộ hoặc bằng điều khiển từ xa |
| Mô-đun đầu vào tương tự (AI) / đầu ra (AO) (tùy chọn) |
| 1Kênh chỉ còn Là tùy chọn cho đầu vào tương tự DC 4-20mA, đầu vào tương tự 0-5V DC, đầu ra tương tự DC 4-20mA |
Các thông số kỹ thuật:
| Đặc điểm điện từ | ||
| Loại đo | Hệ thống AC 3P3W, Hệ thống AC 3P4W | |
| Tỷ lệ lấy mẫu | 128 điểm mỗi chu kỳ | |
| Tốc độ làm mới dữ liệu | 1S | |
| Đo độ chính xác | Hiện hành | ±0,2% FS |
| Vôn | ±0,2% FS | |
| Quyền lực | 0,5S | |
| Tính thường xuyên | ±0,001Hz | |
| Đầu vào DC (AI) |
0,5% FS | |
| Đầu ra DC (AO) |
0,5% FS | |
| Đặc điểm điện áp đầu vào | Đo lường Vôn |
3 * 220 / 380V (Đầu vào trực tiếp) |
| 3 * 57,7 / 100V (phía phụ PT) | ||
| Khả năng quá tải cho phép | 1,2 lần / liên tục | |
| Kháng đầu vào | 300 nghìnΩ/giai đoạn | |
| Đầu vào hiện tại đặc trưng |
Đo lường hiện hành |
5A (CT phía phụ) Hoặc 1A (CT phía phụ) |
| Cho phép Quá tải khả năng |
1,2 lần / liên tục | |
| Kháng đầu vào | <0,1Ω | |
| Đầu vào nhị phân | Điện áp làm việc | 15 VDC |
| Đầu vào Sức cản |
12 nghìnΩ | |
| Sự cô lập giá trị |
2KV | |
| Đầu ra rơle | Loại nút | Tiếp điểm cơ khí |
| Khả năng nút | 220 VAC / 5A,30 VDC / 5A | |
| 4-20mA Đầu vào DC đo đạc |
Đo dòng điện | 4-20mA |
| Cho phép Quá tải khả năng |
1,2 lần / liên tục | |
| Kháng đầu vào | 10Ω | |
| Sự cô lập Vôn |
2KV | |
| 0-5V Đầu vào DC đo đạc |
Đo lường Vôn |
0-5V |
| Cho phép Quá tải khả năng |
1,2 lần / liên tục | |
| Kháng đầu vào | 12,5 nghìnΩ | |
| Sự cô lập Vôn |
2KV | |
| 4-20mA Đầu ra DC |
Mạch hở | 15VDC |
| Khả năng tải | ≤600Ω | |
| Sự cô lập Vôn |
2KV | |
| Nguồn cấp | AC | 85 ~ 264 VAC / 45-65Hz |
| DC | 100 ~ 375 VDC | |
| Sự tiêu thụ năng lượng | <3W | |
| Hiệu suất cơ học | ||
| trọng lượng | <0,5kg | |
| Cấp độ bảo vệ IP | Bảng đồng hồ IP52 Máy chủ đo IP30 |
|
| Kích thước | Chủ nhà | 75 X 75 X 113 mm |
| Làm việc nhiệt độ |
Màn hình hiển thị | -20 ~ 70℃ |
| Mét | -25 ~ 70℃ | |
| Kho nhiệt độ |
Đồng hồ đo + màn hình hiển thị | -40 ~ 85℃ |
| Độ ẩm tương đối | 5% - 90% RH,Không ngưng tụ | |
| EMC | ||
| Chống tĩnh điện phóng điện can thiệp |
IEC 61000-4-2, Mức 4 | |
| Chống nhanh xung nhóm thoáng qua |
IEC 61000-4-4, Mức 4 | |
| Chống phẫu thuật | IEC 61000-4-5, Mức 3 | |
| Khả năng chống lại từ trường tần số điện | IEC 61000-4-8, Mức 3 | |
| Hiệu suất cách điện | ||
| Điện trở cách điện | GB / T13729,> 50 triệuΩ | |
| Tần số nguồn điện chịu được | GB / T13729,AC 3KV 50Hz / 1 phút | |
| Điện áp xung | GB / T13729,5KV,1,2 / 50us | |
PMC72S Hướng dẫn lựa chọn thiết bị đo lường và điều khiển tham số công suất
| Đặc điểm kỹ thuật mô hình:PMC72S-①-②-③-④-⑤ | |
| ①Mẫu mã: | |
| 1 | 57,7 / 100V Điện áp đo định mức,5A định mức đo hiện tại. |
| 2 | 57,7 / 100V Điện áp đo định mức,1A định mức đo hiện tại. |
| 3 | Điện áp đo định mức 220 / 380V,5A định mức đo hiện tại. |
| 4 | Điện áp đo định mức 220 / 380V,1A định mức đo hiện tại. |
| ②Mẫu mã: | |
| 1 | Nguồn cấp:85 ~ 264 VAC / 45-65Hz,100 ~ 300 VDC |
| ③Mẫu mã: | |
| 0 | Không có DI |
| 2 | 2 kênh DI |
| ④Mẫu mã: | |
| 0 | Không có đầu ra rơle |
| 1 | Đầu ra rơ le 1 kênh tùy chọn |
| ⑤Mẫu mã: | |
| ab | ab là 2 số nguyên, a có nghĩa là cổng AI01 tùy chọn cho mô-đun AI / AO, b nghĩa là cổng AI02 tùy chọn cho AI / AO 0-không ai 1 -0-5VDCanaloginputmeasure (AI) Đo đầu vào tương tự DC 2 -4-20mA (AI) Ngõ ra tương tự DC 3 -4-20mA (AO) Ví dụ: ab = 00, Nghĩa là cổng AI01 không được trang bị mô-đun AI / AO, cổng AI02 không được trang bị AI / AOmodule ab = 01, Có nghĩa là các tùy chọn đo đầu vào tương tự 0-5V DC; |
Ví dụ:Mô hình đặt hàng:PMC72S-3-1-2-1-02
Phương tiện đo định mức PMC72S 220 / 380V,5A；nguồn điện làm việc 85 ~ 264 VAC / 45-65Hz；tùy chọn với đầu vào nhị phân 2 kênh (DI)；1 kênh đầu ra rơle；Đo đầu vào tương tự DC 1 kênh 4-20mA (cổng AI01), 1 kênh đo ngõ vào tương tự DC 4-20mA (cổng AI02)
